Paso 2: Cómo probar el circuito
Es lo que debe suceder cuando se conecta la batería si todo está conectado correctamente.
Si el LED no se enciende Compruebe si no cualquier cortos de soldadura o si el transistor / transformador está conectado incorrectamente.
Una vez el LED está en usar un multímetro para leer la EM consumida de la batería - quiere ser inferior a 30 mA!

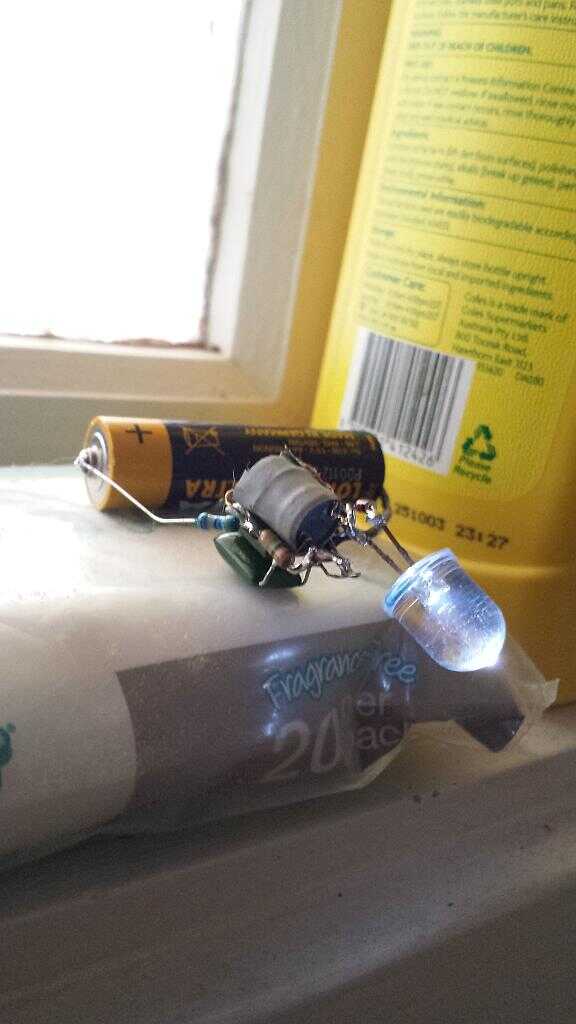

Si es más alto por favor agregar resistencia de 47 o 100 ohmios entre circuito y masa - puedes ver uno en la foto arriba, usé una batería nueva para éste.
Puede solamente leer la tensión para el LED correctamente si usted tiene un casquillo electrolítico según los esquemas así, de lo contrario los pulsos de alta frecuencia le dará una lectura falsa.
Idealmente el circuito debe regularse a sí mismo para no ser más de 0, 2V por encima del voltaje máximo permitido para el LED - es más añadir una resistencia en serie (1-47 Ohm debe hacer) o si la tensión es muy superior Retire el condensador.
El LED encargará de pulsos cortos en niveles más altos en esas frecuencias.
Voltajes más altos lo previsto en el LED son un buen indicador de una buena combinación de transformador y transisot.
Tenga en cuenta que el tipo de LED afecta el consumo de energía del circuito.
Por ejemplo utilizando un blanco o azul 10mm LED de 2.4V @ 30mA necesita más energía que un 3 mm LED verde clasificado para 2.4V @ 10mA solo.
Por lo que si es de extrema eficiencia su objetivo optar por 2 u o tres pequeños LEDs en serie en vez de un solo LED que necesita mucho más mA a brillo completo.
El circuito debe ser capaz de encender 3 o más LED en serie y como no puede aumentar el consumo de energía en configuración serie sólo necesita obtener suficiente tensión de salida.
He probado este circuito con un thatfailed de batería AA para trabajar en mi teclado, hasta 0.98V.
El LED fue alimentado continuamente con esta batería de casi 80 horas antes de que el circuito se quedó sin jugo.
No está demasiado mal para una batería descargada :)
