Paso 4: El circuito 555.

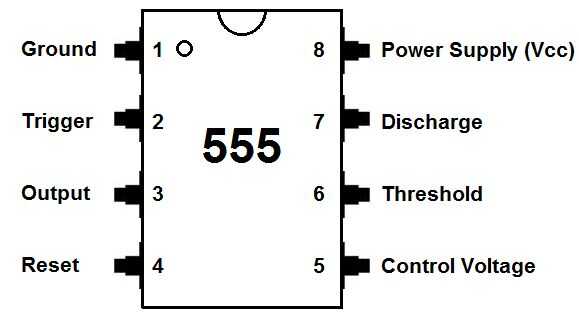

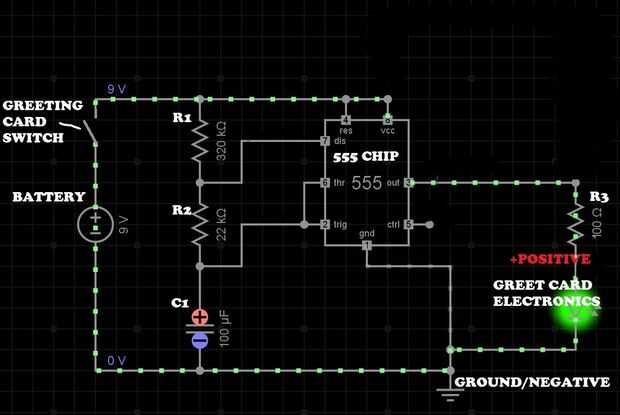

Ahora tenemos que cablear el circuito 555, nota especial y atención a cual es el PIN 1, quedará más cerca de la media luna o tendrá un punto cerca de él en la viruta sí mismo. También tome nota - cableado esquemático no es la correcta orientación de 555 CHIP (imagen con terreno trasero negro) y es configuración para hacer el esquema más fácil a Lea y entienda. Utilice el pasador blanco y negro fuera el chip 555 al conectar cableado.
Básicamente lo que estamos haciendo en la eliminación de la fuente de alimentación de la
circuito de la tarjeta de felicitación y reemplazarlo con nuestro nuevo circuito temporizador 555 y 9 voltios. Este circuito envía a la tarjeta de segundos 23,70 (T1) y luego se apaga 1,5 segundos (T2) y constantemente ciclos de 23,7 segundos en los 1,5 segundos. Por lo que nuestra tarjeta de felicitación restablecer cada 25 segundos o menos.
Para ayudar con el instalación y el cableado del chip que he encontrado un paseo aunque en youtube que pueda ayudarme, utilizan algunos componentes diferentes pero siempre y cuando usted utiliza nuestras resistencias y condensador es exactamente la misma configuración. En lugar de potenciómetro Asegúrese de que utilizar la resistencia R1 en mi caso fue K 320 ohmios.
Paso 1. Con el chip en la mano podemos cortar y quitar el PIN 5, es inusitado en este circuito y puede quitarse si está en el camino.
Paso 2. Primero para este circuito de alambre primero necesitamos tener el PIN 1 y cable a tierra. Cable esta al lado negativo de la tarjeta de felicitación circuito y el lado negativo de la pinza de la batería de 9 voltios.
Paso 3. A continuación tomar el lado negativo del condensador C1 (lado con una línea blanca en él) y cable al PIN 1 y el otro lado del alambre al PIN 2.
Paso 4. Ahora toma un trozo de alambre y ejecutarlo desde el PIN 2 al PIN 6 y conectar los dos.
Paso 5. A continuación tome R2 en mi caso 22 resistencia K Ohm y cable del PIN 6 a PIN 7.
Paso 6. Ahora tome R1 / resistencia de Ohm de 320 K (100 k ohmios y 220K ohm en serie) y cable de 7 PIN a PIN 8.
Paso 7. Tomar un trozo de alambre y conectar el PIN 8 a PIN 4.

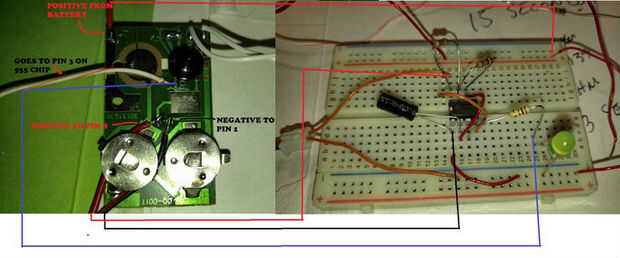

Paso 8. Conecte el cable positivo de la batería proveniente del circuito de la tarjeta de felicitación después de que el interruptor de la tarjeta de felicitación de 8 PIN.
Paso 9. Fije R3 / resistencia de 100 ohmios para luego a la parte del circuito de la tarjeta de felicitación que cortamos el rastro al lado del PIN 3 es al blob negro. Esta conexión envía la potencia a la tarjeta de 23 segundos.
Nota: el voltaje de la PATILLA 3 es alrededor de 8.5volts cuando estuve probando. Una de mis tarjetas no tuvo problemas para jugar a este voltaje, pero otra no hacía nada más que un zumbido así que añadido un led para reducir el voltaje. Si tiene problemas, intente agregar el positivo de un led al Pin 3 y negativo en el suelo y ver si esto ayuda.
