El sistema completo de automatización de hogar (2 / 5 paso)

Paso 2: Conexión del circuito

Relé conexión: Conecte la entrada de 5v de 8 relés a los pines digitales 0,1,4,5,6,7,8 y 9 de la Junta de la ONU y corto los pines de gnd y conectar al pin gnd de la Junta. Dar un voltaje de entrada comun a los relés de 230V 50Hz AC. Las clavijas de salida de los relés deben conectarse el cable de los aparatos eléctricos conectados a los interruptores en el tablero de interruptor. Conecte las clavijas de salida del relé 0 y 1 para las lámparas eléctricas, 4 y 5 para los fans, 6 a la CA, 7 a la bomba de agua, 8 a la TV y 9 a la chimenea de la cocina.

Conexión Bluetooth: Conecte el Vcc y el Gnd de la hc-05 a 5V y Gnd del tablero UNO. Ahora conectar Tx y Rx del módulo a los pines digitales 2 y 3.

Las conexiones del sensor: Conecte el LDR y el FSR a 5V y entonces una resistencia de 1K ohm en serie con cada uno de ellos conectado a los cables de tierra. debe conectarse a la terminal de LDR/FSR con resistencia. Cable que viene del resistor LDR terminal debe ir al pin analógico A0 y eso viniendo de resistencia FSR terminal debe ir al pin analógico A2.

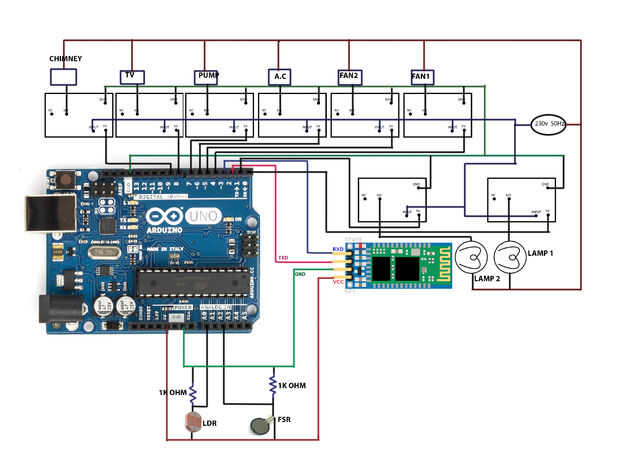

Se da el diagrama del circuito. Incluyendo esto la Junta UNO requiere ser alimentación mediante el cable usb o canal 2.1.
