Paso 4: Conecte el zumbador y el Sensor de PIR
Para seguir con el a continuación querrá configurar el núcleo de la chispa para el conector usb está sobresaliendo de la parte posterior de la placa. Esto pondrá los pernos delanteros de su base en c19 y h19.
En caso de duda, siga las fotos arriba:
1. PIR Sensor + 3 cables de puente (macho)

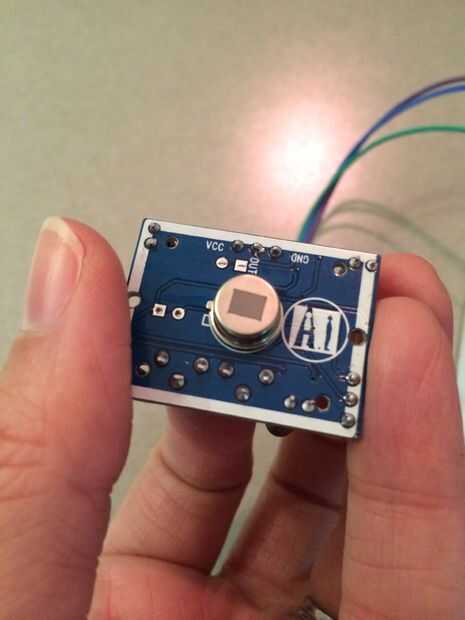

a. Saque la bombilla de plástico superior de su sensor PIR para que veáis qué jefe del pin es lo que - tierra, hacia fuera, VCC
b. Conecte un cable de GND en el sensor PIR al i9 (GND en el núcleo)
c. Conecte un cable desde el sensor de PIR al i19 (pin A0 en el núcleo)
d. Conecte un cable de VCC en el sensor PIR al i30 (VIN en el núcleo)

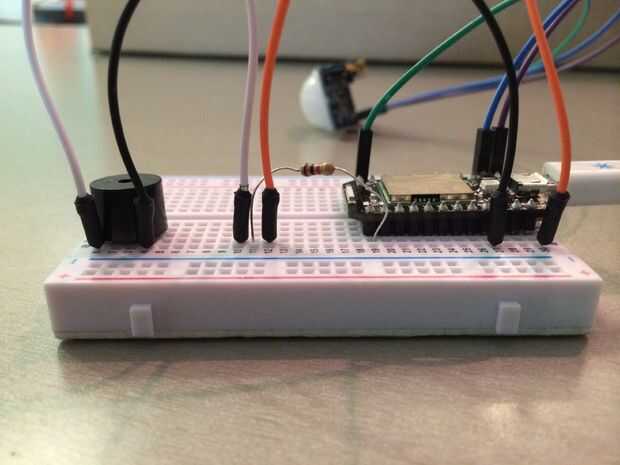

2. Piezo Buzzer, transistor npn, resistencia de 1K Ohm + 3 (macho a hembra) los cables de puente
Vamos a utilizar un transistor NPN, así podemos amplificar la corriente va al timbre, pero para poder utilizar ese transistor también vamos a añadir una resistencia a nuestro proyecto. Conexiones siguientes:
a. piezoeléctrico zumbador conectado a c1 (+) y c4 (-)
b. transistor npn conectado a a10 (colector), a11(base), a12 (transmisor)
cable de puente c. - a30 (3c3 en el núcleo) a b12
cable de puente d. - a27 (GND en el núcleo) para a4
cable de puente e. - b10 a a1
f. resistencia de 1K-Ohm - b19 (pin D0 en el núcleo) a b11
3. Conecte su banco de potencia USB.
Querrá volver a su base de alimentación sin utilizar el equipo a menos que tenga más fe en las ardillas escribir habilidades entonces lo hago.
