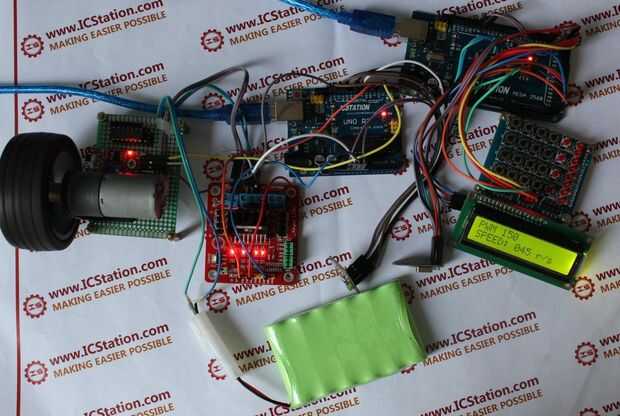

Equipo de ICStation presentamos el sistema NRF24L01 Wireless prioridades de Control de velocidad Motor funciona bajo voltaje de 5V DC. Utiliza el Módulo inalámbrico de NRF24L01 para transmitir datos de control de velocidad y el Sensor de pasillo para detectar la velocidad real de rotación. Este diseño utiliza el ciclo de trabajo PWM a modular y realizar el control de velocidad. Es más, puede ser utilizado en la
situación que no necesiten precisión de control de alta velocidad, tales como el control automático de la cortina.
Funciones:

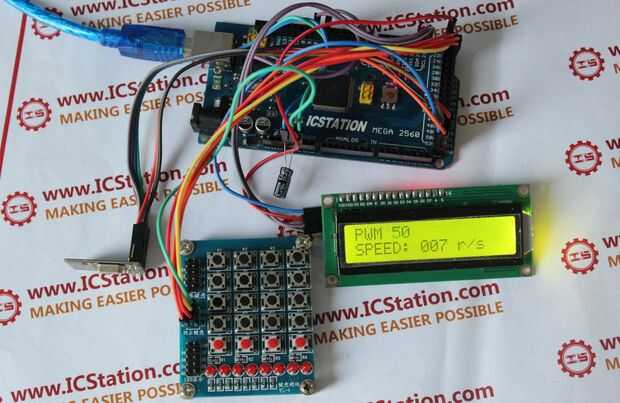

1) cuando inicializar la parte envío, la Junta LCD1602 muestra los caracteres de los datos originales de PMW y la velocidad que es cero. La parte receptora controlará la transmisión inalámbrica de datos y muestra la verdadera gira
velocidad al terminar la parte receptora la inicialización.
2) cuando el módulo de recepción de los trabajos, la velocidad de rotación del Motor cambiará según los datos que se transmisión por la parte remitente. El módulo de medida de velocidad de Sensor Holl comienza a detectar la velocidad de la rotación y la luz del LED de las luces del sensor Holl. Mientras tanto, el Módulo inalámbrico de la parte receptora enviará los datos de velocidad de rotación detectado hacia la parte de envío.
3) de la parte acreditante, necesitamos cuatro llaves (K0, K1, K2, K3) en el teclado para cambiar la velocidad del motor. Las funciones asociadas de las cuatro claves como siguiendo:
①Press la clave KO por primera vez, el motor se mueve como la primera marcha de velocidad; Pulse la tecla KO otra vez, el motor se mueve como el segundo engranaje de velocidad; la tercera vez cuando apretamos la tecla KO, el motor se mueve como el tercer engranaje de velocidad; adelante, el tiempo cuando apretamos la K0, el motor se mueve como la primera marcha de velocidad.
②Press la clave K1, podemos cambiar la velocidad de rotación de aumentar o reducir.
③Press la clave K2, podemos cambiar la velocidad de rotación a cinco más o menos.
④Press la clave K3, podemos cambiar la velocidad de rotación a diez más o menos.
Código de referencia:
http://www.icstation.com/newsletter/eMarketing/NRF24L01_Control_Code.zip
