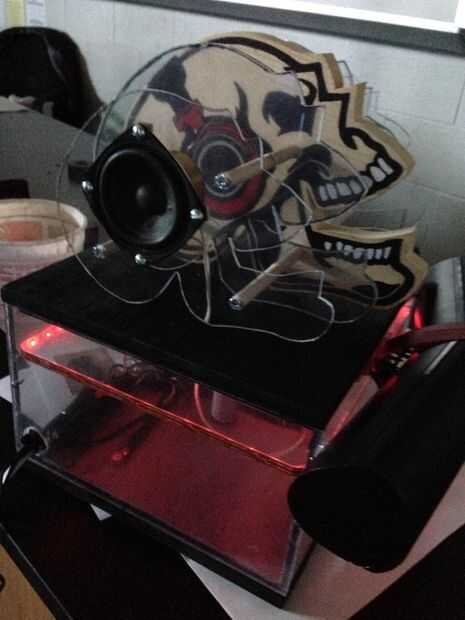

Paso 8: L.E.D.s y conexión de altavoz frontal

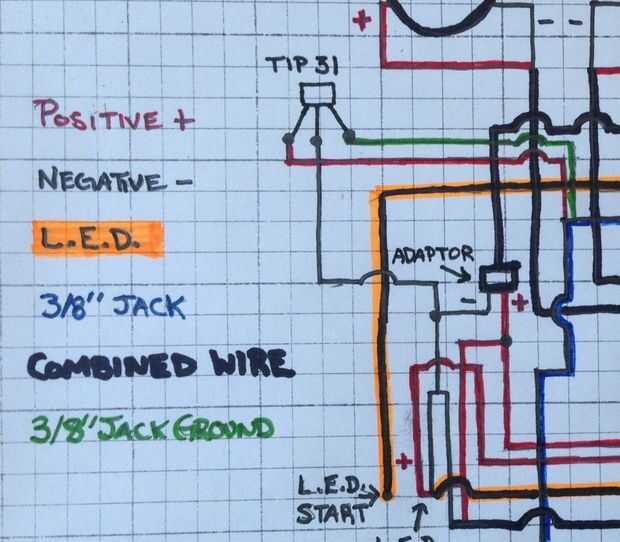

Por favor use el diagrama de cableado que he adjuntado todas las conexiones.
** Importante: recomiendo soldar todas las conexiones, así como usando golpe retráctil para protegerlo. Si no tienes estas disponible funciona varios conectores y cinta aislante.
Dependiendo del tipo de altavoces que utiliza la conexión variará un poco.

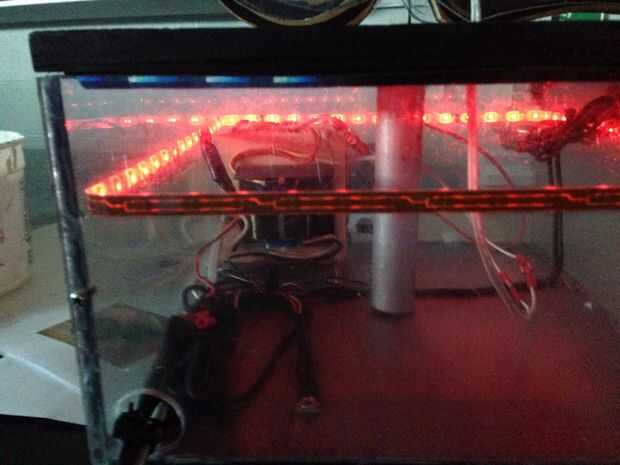

Obviamente para esta parte necesitarás L.E.D.s. Para conectar los L.E.D.s se necesita un transformador con un adaptador para la tira de LED. También puse un interruptor para encender y apagar los L.E.D.s. Un simple interruptor de la 2 posición estará bien. Fotos se unen junto con enlaces para comprar. Te sugiero altamente Amazon.com. Absolutamente todo lo que necesitas tienen. Usted también necesitará un transistor TIP31 para hacer el pulso L.E.D.s para la música. Esto se puede comprar en línea o en una tienda de Radio Shack.
TIP31:
Para conectar el TIP31 hace que la inscripción quede hacia arriba y el soporte de montaje es plana / al ras con la madera. La pata izquierda del TIP31 se conectará al izquierdo o derecho de entrada de la toma de 3/8". El diente del medio se conectará al negativo de la L.E.D.s. La punta derecha se conectarán a la tierra (blindaje) de la toma de 3/8".
Amazonas (TIP31) - http://www.amazon.com/Parts-Express-TIP31C-Transi...

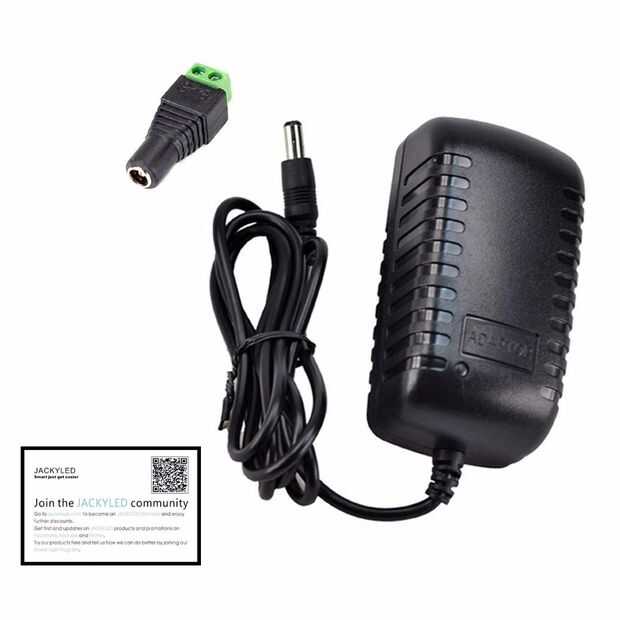

Diodo emisor de luz / USB adaptador:
Alimentación USB los L.E.D.s se conectará a este adaptador que va al transformador para enchufar en un tomacorriente de pared. El adaptador tiene + y - para facilitar la conexión de las marcas.
Amazonas (adaptador) - http://www.amazon.com/gp/product/B006NTNGN0/ref=oh...

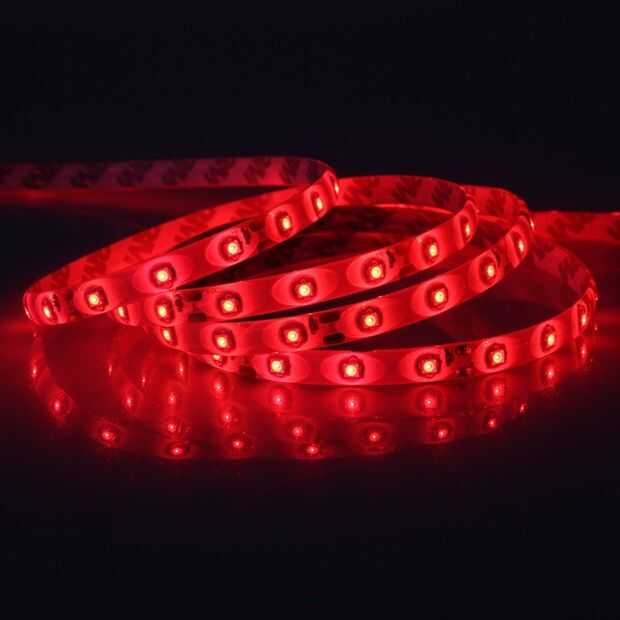

Amazonas (L.E.D.s) - http://www.amazon.com/gp/product/B00EKEODA0/ref=oh...

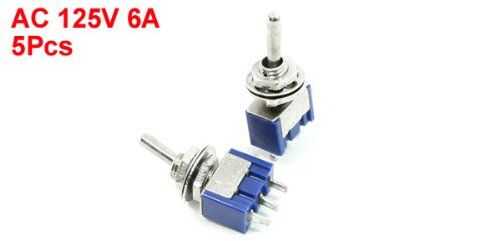

Interruptor de palanca:

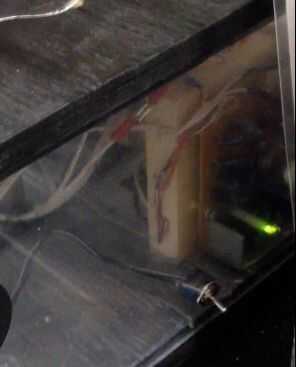

El interruptor se pueden empalmar en el cable positivo de los LED. Esto interrumpirá el poder ir a la L.E.D.s.
Amazonas (Mini 2 posición interruptor) - http://www.amazon.com/125V-Thread-Position-Toggle-...
