El Smartphone funciona sistema de Audio de toda la casa (1 / 7 paso)

Paso 1: Reunir los componentes

Para este proyecto, se requiere un número de componentes:

1. Cable de altavoz de ejecutar desde una ubicación centralizada (por ejemplo, un cuarto en el sotano) para cada zona
2. Altavoces de su elección para cada zona

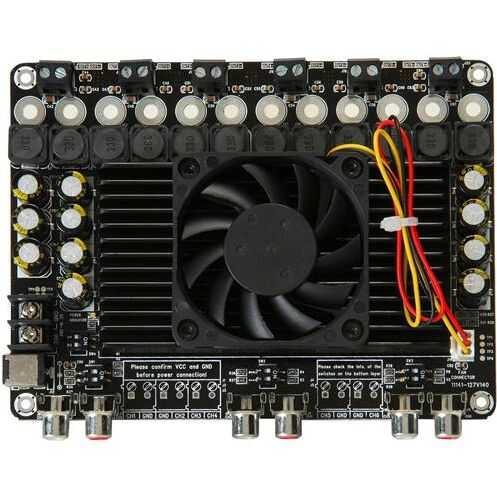

3. amplificador de 6 canales (como este uno) o 2 pequeñas múltiples canales amplificadores como el popular Lepai 2020a +

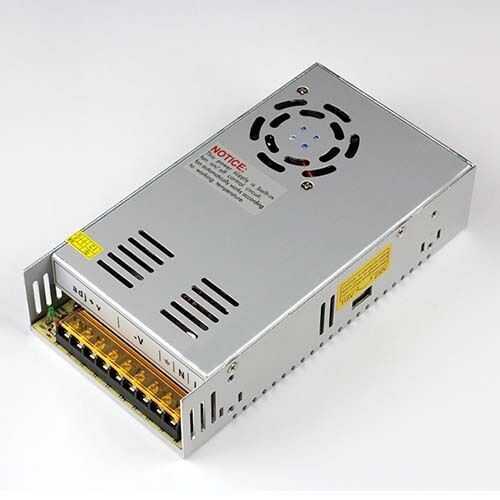

4. Fuente de alimentación para el amplificador

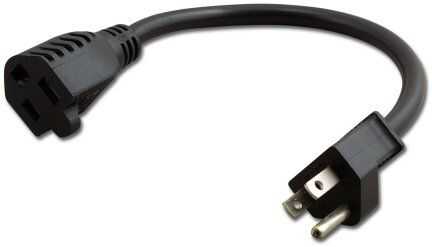

5. Cable de alimentación de 3 clavijas de recambio
6. Relé SPST (utilicé este kit de Sparkfun)

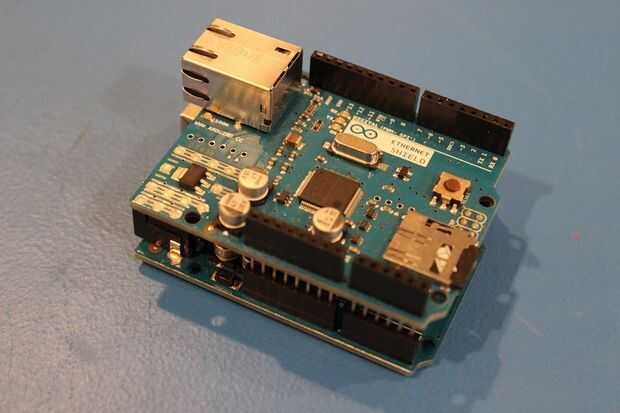

7. Arduino Uno con el Shield Ethernet

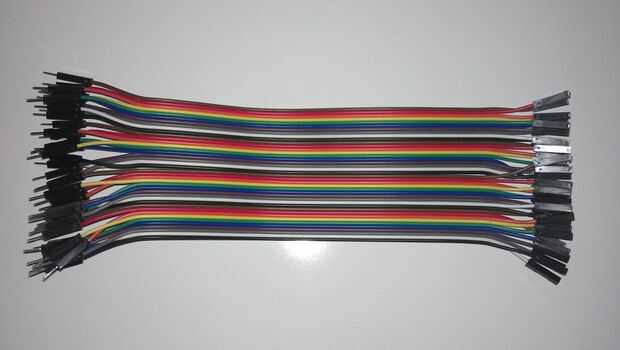

8. Hombre a los cables de puente mujer

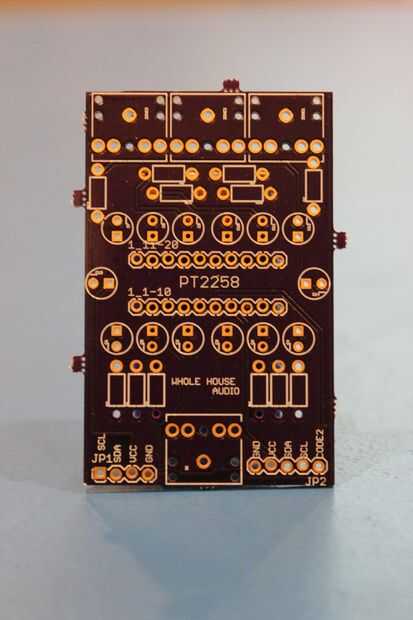

9. PCB personalizado para el PT2258 (he adjuntado el archivo que puedes subir y orden del parque de SST)

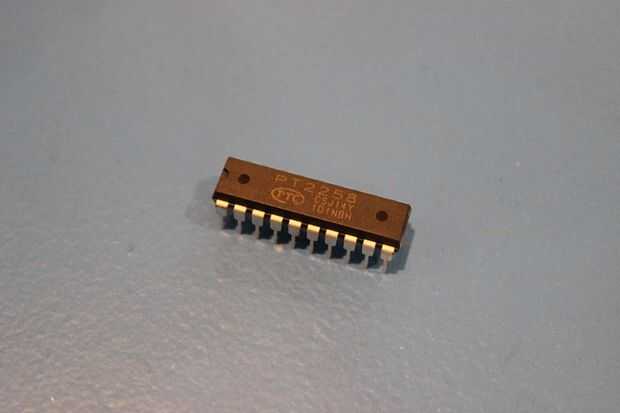

10. El CI PT2258 (pedí esto de ebay)

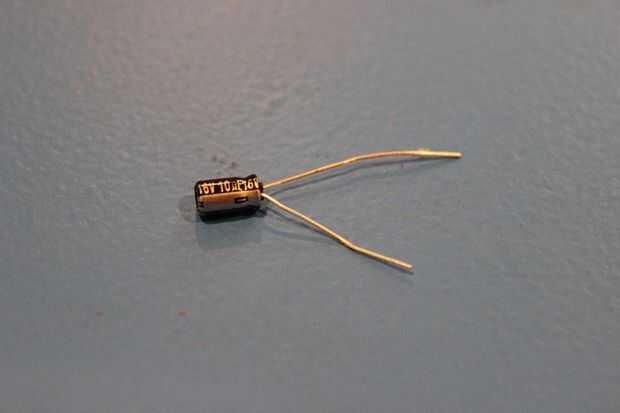

11. Condensadores de 10uF

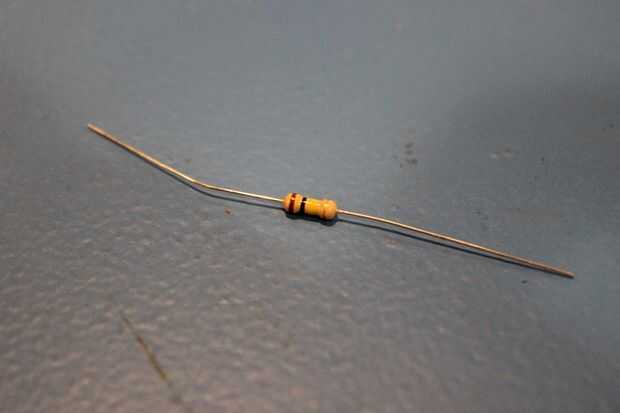

12. 100 resistencias de kOhm

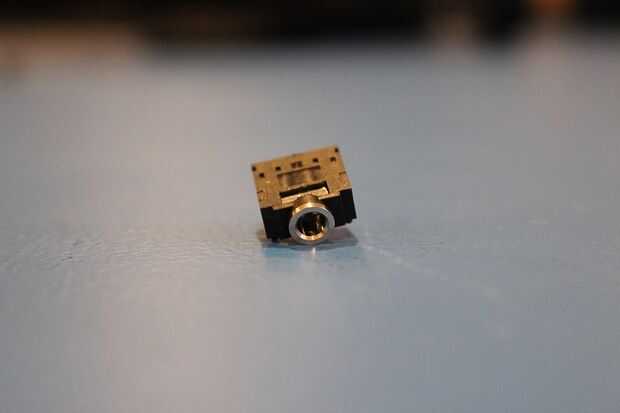

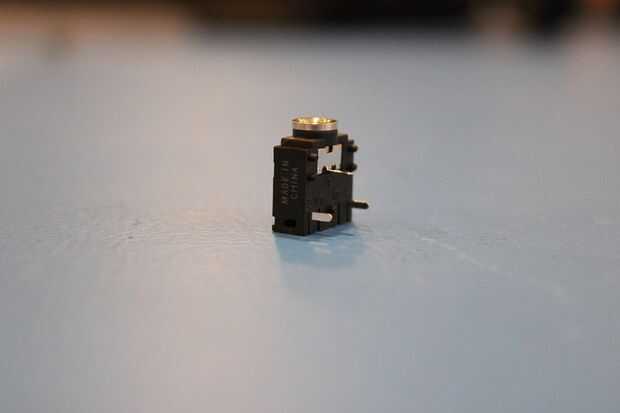

13. por medio de conectores de agujero de 3,5 mm

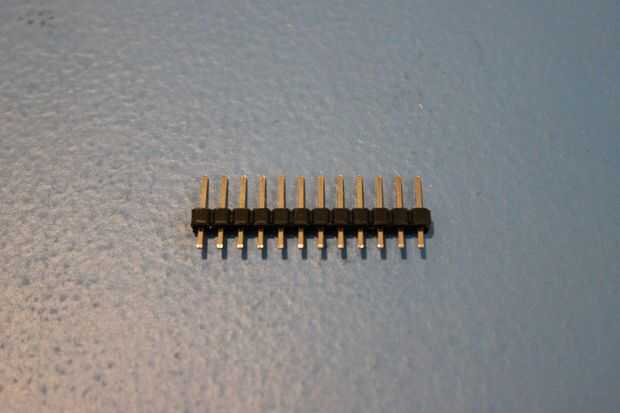

14. Hombre. 1" espaciados encabezados
15. Una tarjeta de microSD (cualquier tamaño)
16. Chromecast
17. Extractor de audio de HDMI (utilicé este uno)
18. RCA para cables de 3,5 mm

Pude comprar y completar la construcción de alrededor de $300. Mi sistema incluye 3 zonas pero se puede ampliar tanto como usted necesita.
