Paso 3: Conectar todo junto!

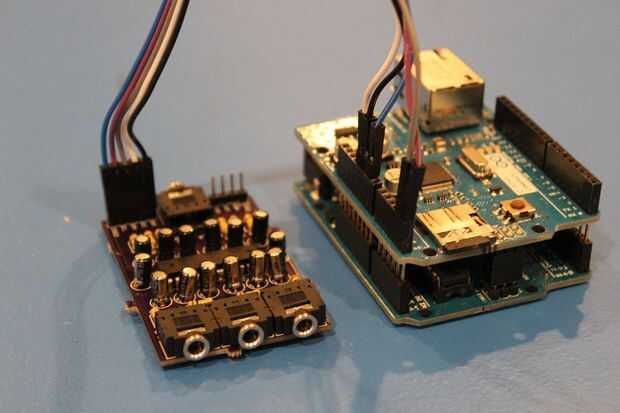

Usando el macho a los cables de puente mujer Conecte los pines siguientes en la Junta PT2258 Arduino
- VCC a + 5V
- GND a GND
- SDA a A4
- SCL a A5
- Código 2 a GND (Nota: Si utiliza más de 1 tablero PT2258 para más de 3 zonas, código 2 debe conectarse a tierra en un tablero y + 5V por el otro. Esto cambia la dirección del CI PT2258 para que arduino puede comunicarse con las dos placas por separado)

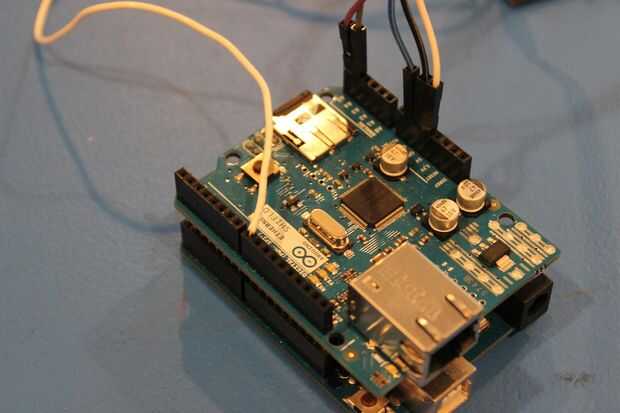

Conectar el relé para el Arduino:
Conectar VCC a + 5V, GND a GND y el pin de señal al pin digital 8 en Arduino
Encender el amplificador

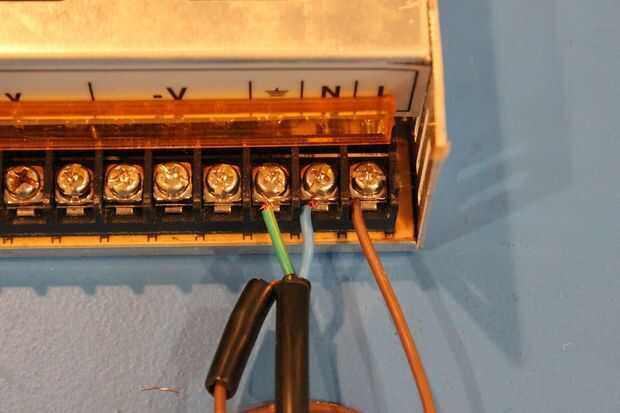

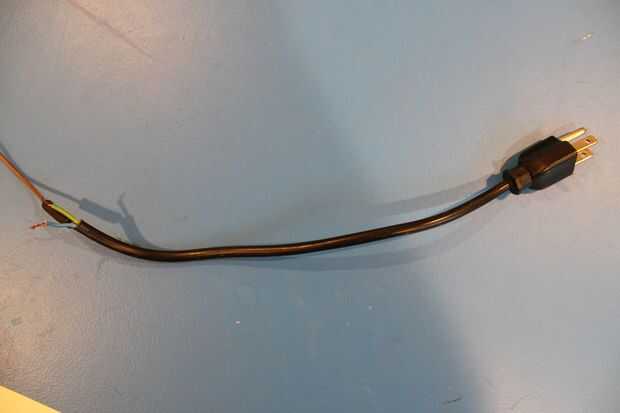

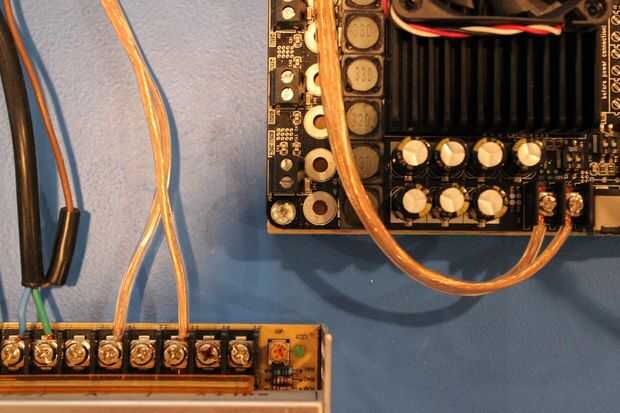

Cortar el extremo no 3 el cable de alimentación y los tres cables dentro de la tira. Hacer algunos googleando para saber que colores de los cables se corresponden con vivo, neutro y de tierra. Para mi cable, vivir es marrón neutro es azul, y la tierra es verde. Conectar neutro y tierra a la fuente de alimentación como se muestra. El hilo debe pasar por el relé así que podemos controlar cuando el amplificador de potencia. Conecte el extremo del cable con el conector normalmente abierto del relé y conectar el pin de carga del relé con el conector directo de la fuente de alimentación. Conecte usando algún alambre de repuesto (utilicé cable de altavoz) + y - de la fuente de alimentación + y - en el amplificador.
Si opta por usar varios amplificadores pequeños tales como lepai 2020a +, deberían tener todos vienen con sus propias fuentes de alimentación más pequeñas. No he hecho personalmente esto, pero te recomiendo conectar todo el poder suministros para 2020a + en una regleta y utilizar el relé con el cable de alimentación tira.
Los toques finales!
El sólo otras cosa queda conectar Arduino a tu red doméstica con un cable ethernet y router y enchufe USB de alimentación de Arduino.
