El software de FPGA Altera y Quartus II (17 / 23 paso)

Paso 17: Añadir entradas y salidas

Ahora que el archivo de vector está configurado correctamente necesitamos para importar o vincular a las entradas y salidas en nuestro archivo PDF.

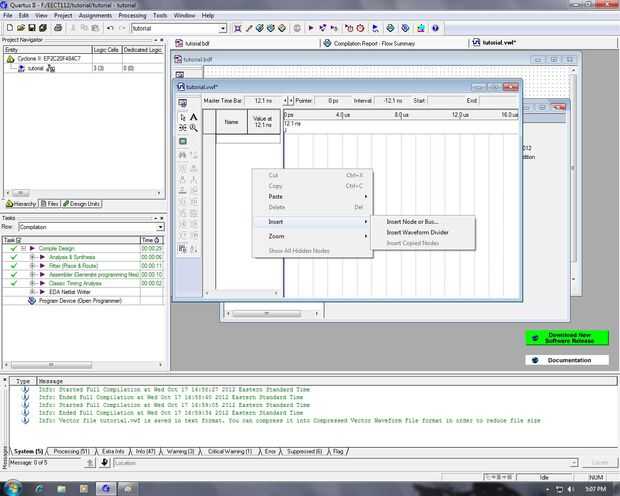

Haga clic derecho en el panel izquierdo.  Desplácese hacia abajo para Insertar y para Insertar nodo o el autobús.

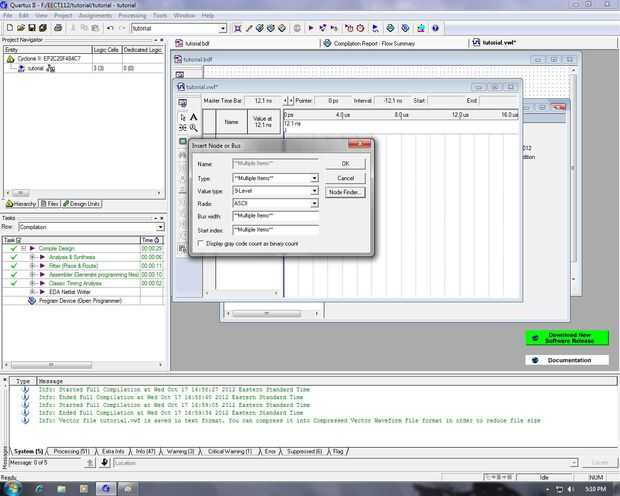

Esto abrirá una nueva ventana con varias opciones.  Debajo del botón de cancelar, es un botón llamado Buscador de nodo.  Pulsa ese botón y deje las otras opciones.

Esta forma aparece una nueva ventana llamada Nodo FINDER.

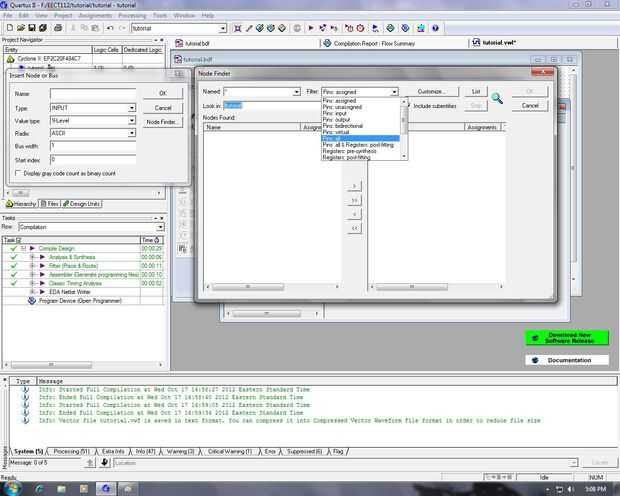

---En el centro superior, desplácese hacia abajo y seleccione "Pins: todos"

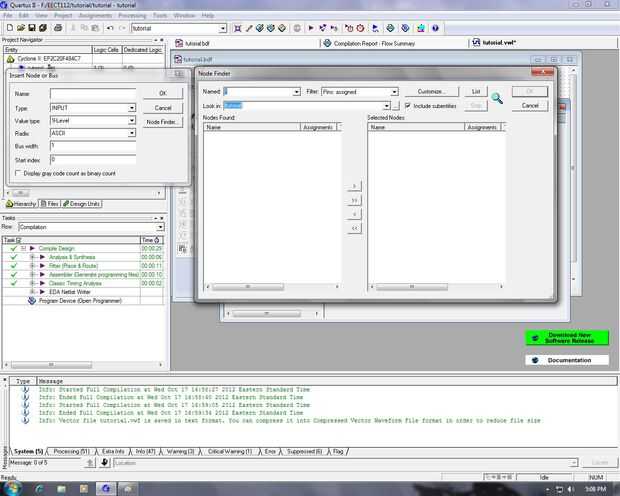

---a continuación, sobre a la derecha hay un botón que dice lista.  Busca los pines en el esquema.  Pulsa ese botón.

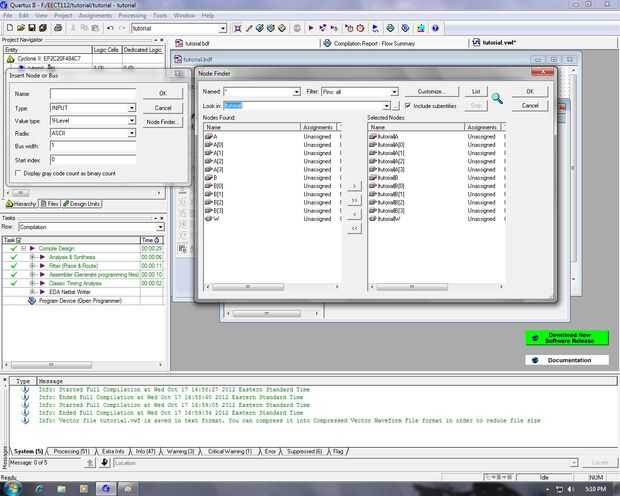

---Una vez alfileres en la solapa izquierda, debemos seleccionarlas.  Esto se puede hacer individualmente si es necesario con el botón de flecha simple o los pernos a la vez con el botón de flecha doble.
---Por último, haga clic en Aceptar en la ventana "Buscador de nodo" y también Aceptar en la ventana de "Insertar nodo o Bus".
