El software de FPGA Altera y Quartus II (18 / 23 paso)

Paso 18: simulación

Esta simulación se ejecute su circuito y fácilmente le permiten cambiar las entradas.  Este era nuestro objetivo todo.

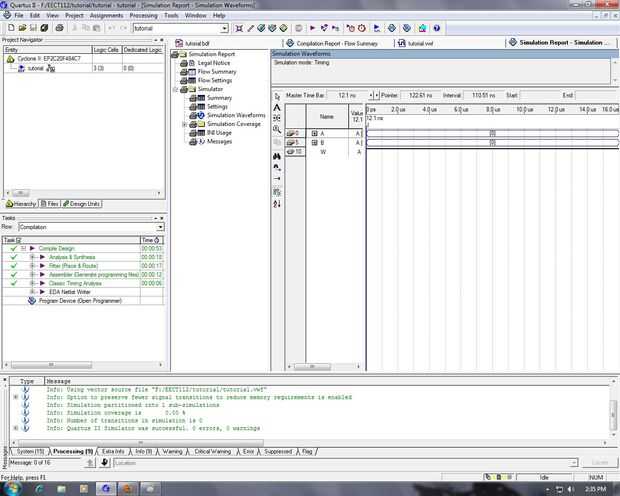

Las dos primeras fotos muestran que mi circuito comparador no será entradas.  Ambos flujos de datos aquí A y B no tienen ningún dato, así son iguales y el «W» de salida va alta.

El siguiente par de fotos le mostrará cómo cambiar la entrada y lo que sucede a la salida de "W" cuando las secuencias de dos datos no son iguales.
