Paso 5: Control remoto escudo
-Hacer un agujero en el lado de la caja Universal plástico amarillo 135 x 95 x 45 mm (cerebro) lo suficientemente grande como para el control remoto por cable (ver imagen).
-Deslice algunos del encogimiento del calor sobre el cable de control remoto (se utilizará para proteger el cable del desgaste)
-Pasar el extremo del cable de control remoto a través del orificio
-Pele el aislamiento de este cable revelan los cables individuales.
-Cortar un trozo de placa de circuito de prototipos en un ancho de 20 x 20 puntos.

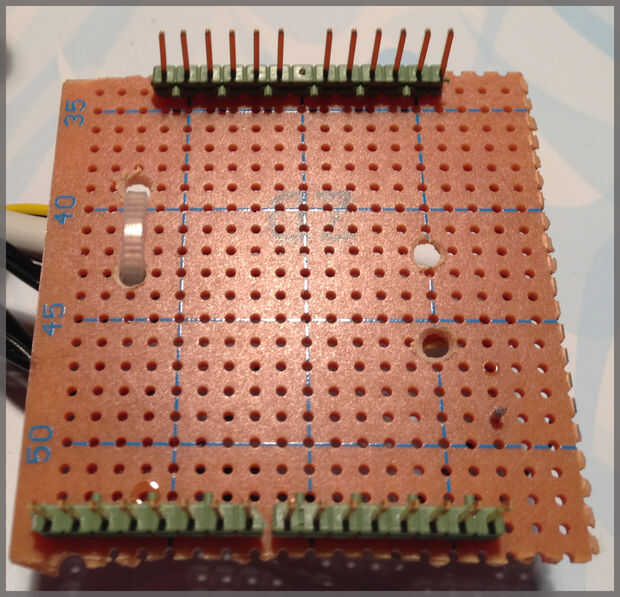

-Soldadura en dos filas de pines de la rúbrica correspondiente a la posición de los puertos de cabecera del Arduino/EL Escudo Dos (ver foto).
-Sujetacable del mando a distancia por cable para garantizar a la Junta.

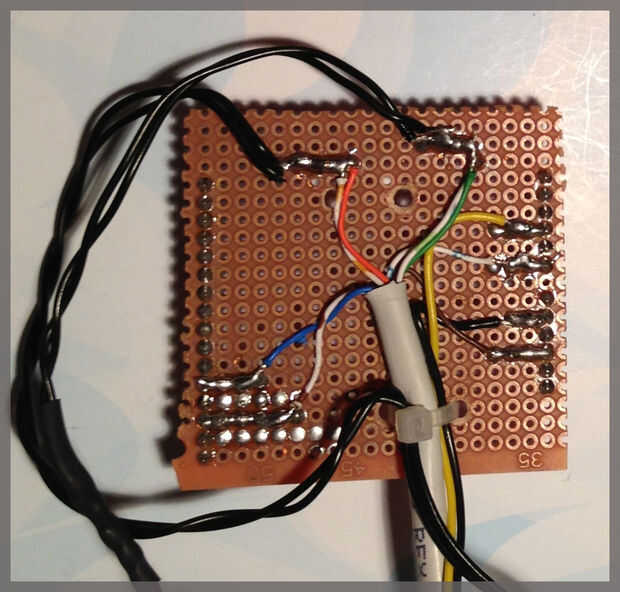

-Soldar el cable de control remoto en los pines correctos.
Mi color del cable para este proyecto es el siguiente...
Señal
Amarillo: Sensor de sonido de DFRobot
Blanco/azul: potenciómetro de 1K ohmios
Azul: Modo LED (rojo)
Blanco/marrón: Botón de modo
Alimentación de Arduino
Marrón: Arduino + 5 V
Negro: Tierra de Arduino
Alimentación principal
Naranja y blanco/naranja
Verde y blanco/verde
(Los dos cables negro doble en la parte superior del cuadro se explicará en el siguiente paso)
Asegure el Cable remoto de se tiró con una sujeción de cable.
