Paso 1: Objetivos y requisitos de diseño
Objetivos

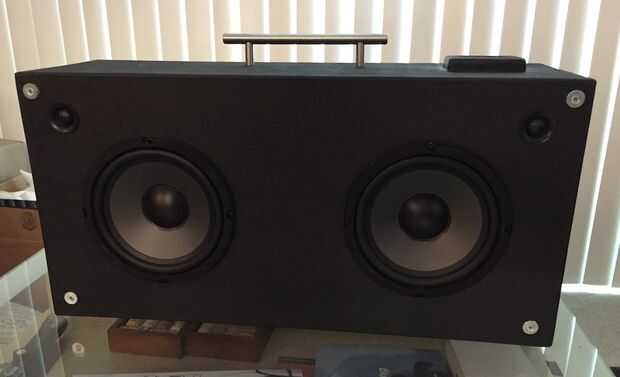

Me encanta la música. Cuando realmente te gusta la música, te preocupas por oírla lo que el artista la intención. Exactitud en la reproducción era mi paradigma de diseño global para este proyecto. Me impulsó a crear este Speakerboxxx (grito hacia fuera a Outkast) desde cero. El recinto, circuitos de cruce, redes zobel y recorrido de la señal para que coincida con los objetivos de la ingeniería. Felizmente puedo decir al final de este proyecto, el rendimiento y la precisión de este cuadro (incluso a gran volumen) está más allá de mis expectativas! Para colmo, esto se logró con el precio final del boleto ~ $150 USD, menos mi amor :)
Características de "Usuario":
- Portátil ("pequeño" no era el objetivo tanto como "transportable")
- Duración de la batería (> 15 horas a volumen medio)
- Bluetooth y 3,5 mm de entrada auxiliar
- salida de cargador 5V USB 3A (por teléfono o tableta de carga)
- Detalle pantalla batería (< 1% de precisión, calibración automática)
Diseño de audio:
- Dayton Audio 2 x 5/8" cupula tweeters (6 ohm)
- 2 x 6.5" woofer poly (4 ohm)
- 15w * 2 Amplificador digital de Tri-Path (chip TA2024)
- Bluetooth 3.0 w/AptX
- Aislamiento de bucle de tierra en las entradas
Fuera del ámbito
Tuve que dibujar la línea en la arena en algún lugar y para mi que estaba diciendo "No" a crossovers activos o procesamiento digital de señales. Los que están fuera de alcance por ahora! Zarpamos construir la mejor audiophile Speakerboxxx podemos, con el conocimiento de ingeniería analógico aplicado disponible de los libros de texto (leer: internet).
