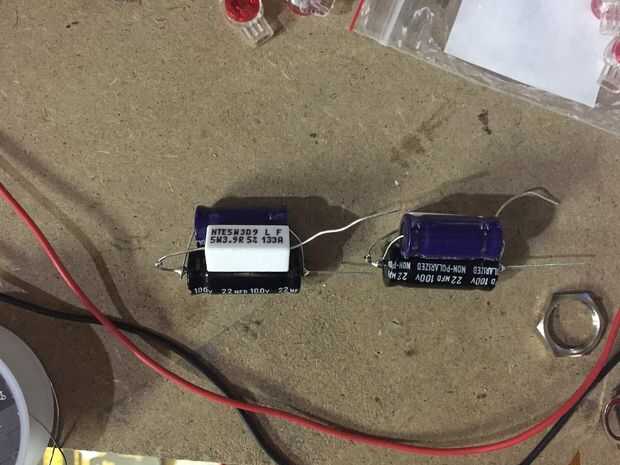

Paso 4: Diseñar la red de Zobel
"Pensé que sabía audio... WTF es una red de Zobel"-me.
TEORÍA DE LA

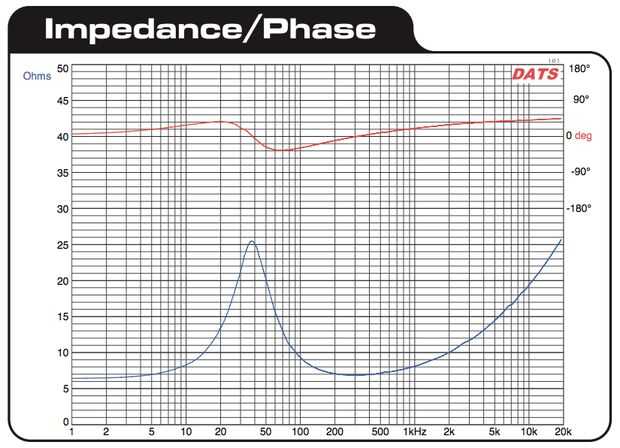

Una red de Zobel se compensa por una propiedad que se produce con cada altavoz basado en la bobina de voz. Una bobina de voz de altavoces exhibe inductiva reactancia a las frecuencias más altas, y la impedancia (es decir, resistencia) se levanta como una función de frecuencia. Esto generalmente se observa la peor de la gama más alta de altavoces para bajas audiofrecuencias. También afecta a los tweeters, pero ellos son humedecidos generalmente internamente contra este aumento de la impedancia con la adición de ferrofluido (como los elegidos para este proyecto).
Recursos de aprendizaje:
Calculadora de Zobel
Aprendizaje de Zobel

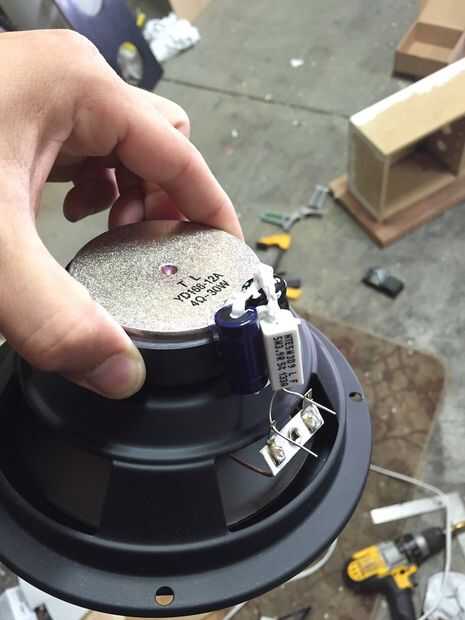

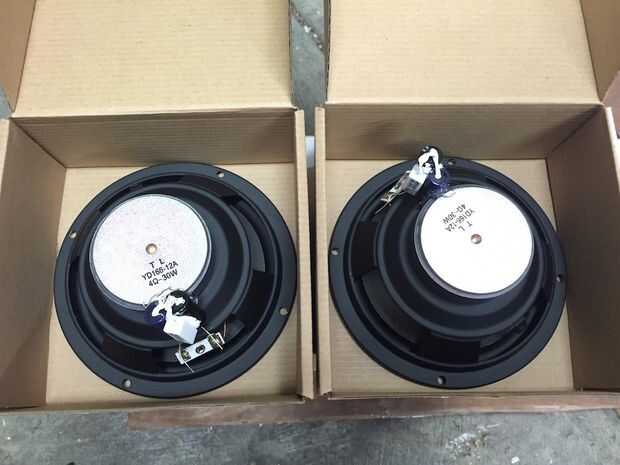

Ya que nos estamos quedando los woofers de 6.5" todo el camino hasta a 4kHz (un cruce relativamente alto para ese tamaño de altavoz) una red Zobel compensará por aplanar ese aumento, estabilización de la impedancia en el rango de frecuencia utilizable. Puesto que la impedancia del conductor juega un papel crucial en una orden más alta diseños crossover, hacemos la frecuencia de cruce y el rendimiento más preciso en los cálculos de papel cuando estabiliza la impedancia de los conductores.
Zobel + Crossover Nota:

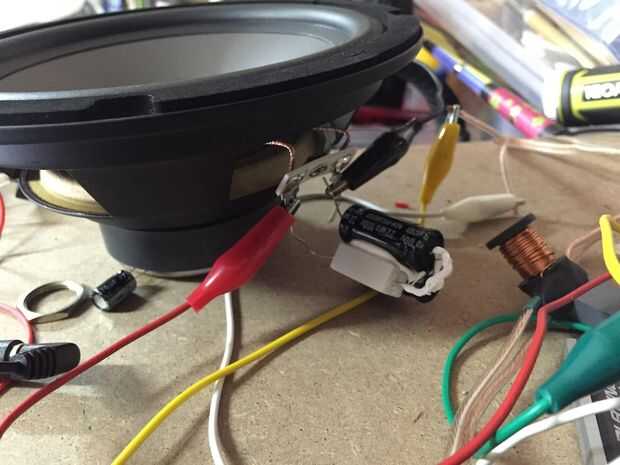

La red de zobel se instala después el x-over pasivo en una ruta determinada señal. Normalmente usted diseñar una red de cruce con el dada "impedancia nominal" de las hojas de datos de ponentes. Para la más alta precisión en el diseño, uno debe diseñar las redes de Zobel para estabilizar la impedancia vista por el divisor, y luego medir la impedancia real vista a través del controlador compensado y utilizar esos datos en el diseño de crossover.
