Paso 5: Diseñar la red de x-over pasivo
TEORÍA DE LA
Una red filtros frecuencias de crossover, dirigiendo los subconjuntos de la gama musical a los conductores que mejor mecánicamente adecuado para reproducir las gamas de frecuencia dada. Hay muchos diseños de crossover que van desde un simple capacitor que filtra las bajas frecuencias que dañen un tweeter, para redes de 4 º orden con más de 12 componentes diseñados para optimizar cada característica del elegido de los conductores. Este es uno de los aspectos más importantes y sin embargo se pasa por alto (o subestimados) de diseño buen altavoz.
Recursos de aprendizaje:
Wiki - Audio crossover
Comparación de pendientes de cruce
Elección de un crossover de diseño:

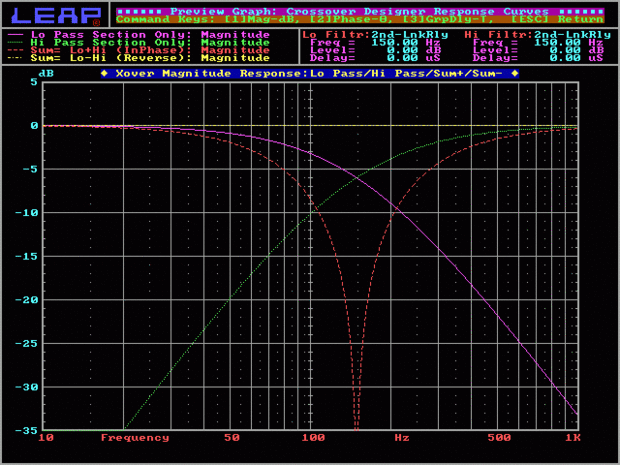

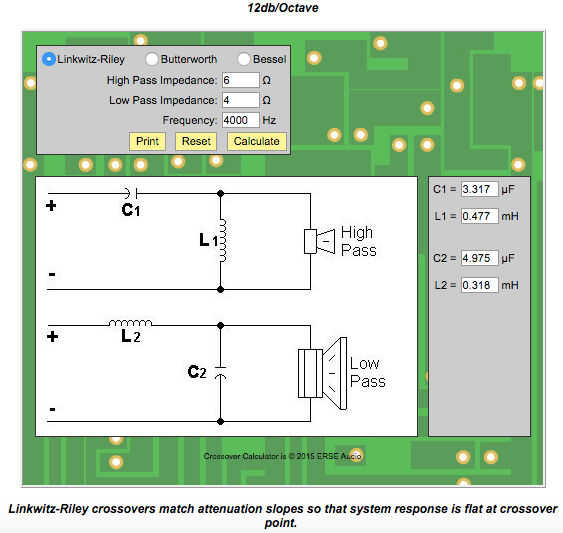

Después de evaluar los objetivos de este proyecto, las capacidades de nuestros conductores dados y amplificador; Decidí implementar una red de cruce de Linkwitz-Riley de 2 º orden de alta calidad a 4kHz. El cruce de Linkwitz-Riley de 2 º orden tiene una pendiente de 12dB/octava respetable y le da una respuesta de frecuencia plana potencia en el punto de cruce, donde ambos conductores estarán - 6dB, minimizando la superposición destructiva del sonido.
¿Por qué no más? Crossovers de 1er orden más simples no es suficiente (al menos, no producirá un sonido de "hi-fi") para nuestros conductores dados y la frecuencia de cruce. También no es recomendable ya que la frecuencia de resonancia de los tweeters es de ~ 2, 200Hz, donde el poder sería alrededor de - 6 dB, si tuviéramos que implementar un simple cruce de orden primero a 4kHz. Esto va en contra de la recomendación y las mejores prácticas de diseño para ser - 18 dB en la frecuencia de resonancia.
Selección de componentes

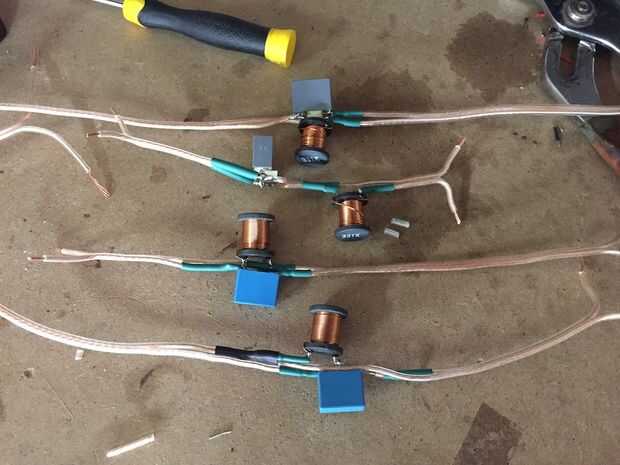

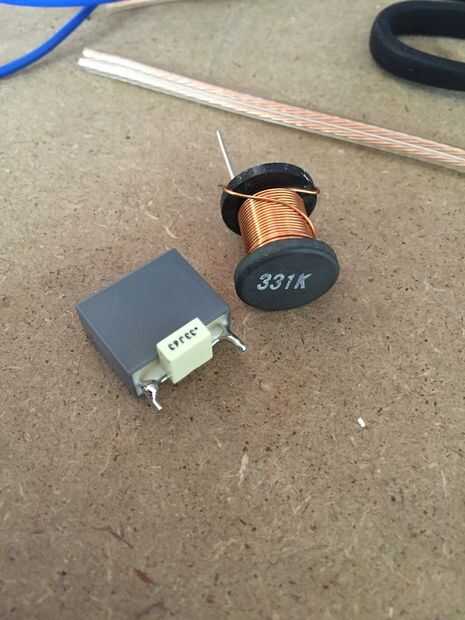

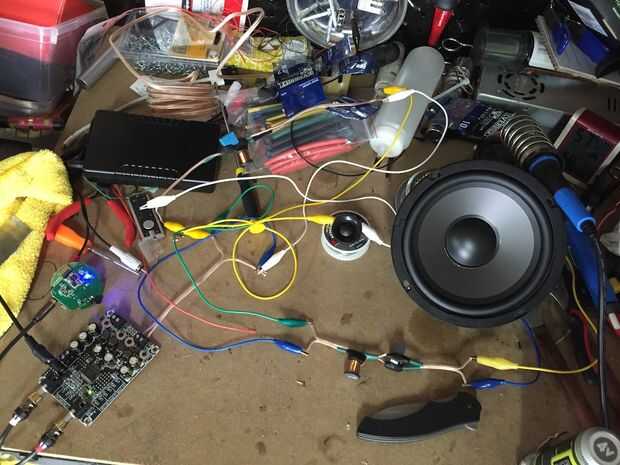

Después de usar las calculadoras de crossover muchos disponibles para la red de 2 º orden Linkwitz-Riley, encontré los valores de los capacitores e inductores para mi drivers de impedancia dado. Calidad de componente de cruce es realmente muy importante y uno debe usar condensadores electrolíticos no polarizados por lo menos con baja ESR (o mejor aún, gorras de la película, que se utilizan en este diseño) y preferiblemente de aire o inductores de núcleo de hierro. Los inductores son el componente más caro y en parte porque y los amores de alta fidelidad de la comunidad su gran calibre aire cobre núcleo inductores. Los inductores de núcleo de aire de alta fidelidad son grandes para manejo de alta potencia y un rendimiento estable en comparación con bobinas de núcleo de ferrita cuando se utilizan en altavoces, pero en nuestra aplicación de energía más bajo que podemos llegar lejos con el uso de inductores de núcleo de ferrita bien spec ed como tienen suficientemente baja DCR y una saturación actual que no peguemos en nuestra aplicación.
