Paso 2: La electrónica
Primero desmontar la barra de altavoces USB. Asegúrese de que los altavoces son dificiles de eliminar y fácilmente puede dañar los altavoces.
De construir un pequeño marco de madera para el TFT.

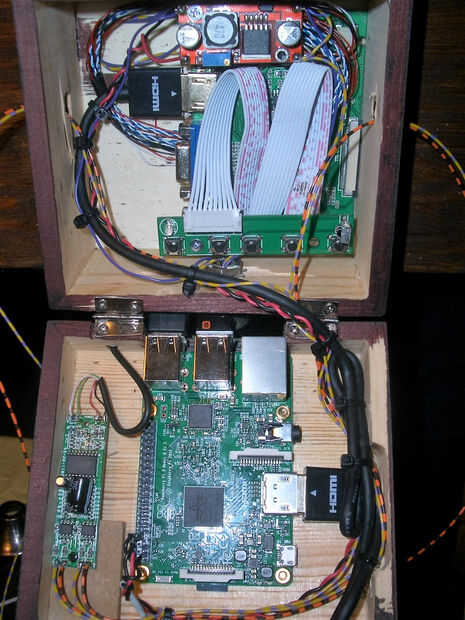

Toda la electrónica se encuentran en la pequeña caja de madera que se pega al bach del TFT.
La fuente de alimentación de 12V, viene con el TFT-kit es lo suficientemente potente como para impulsar el TFT y la frambuesa.
El paso conversor convierte los 12V de la pantalla a 5V para Raspberry Pi.
El LED de estado para la frambuesa es una cosa especial. Sé si la IP está apagada completamente antes de cierre el poder. El TX-Pin de la frambuesa hará ese trabajo. Conecté un LED mediante una resistencia de 330 Ohm de la tierra al pin TX. Si es la frambuesa se apagará ese pin.
El segundo LED se conecta a través de la 2, 2KOhm resistor para el interruptor y ver si los 12V se apagan en el mineral.
