EL tablero de conductor del (3 / 5 paso)

Paso 3: Conexión de Cables JST

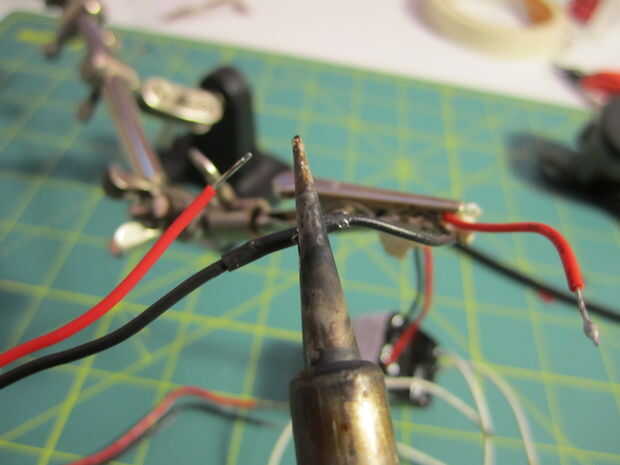

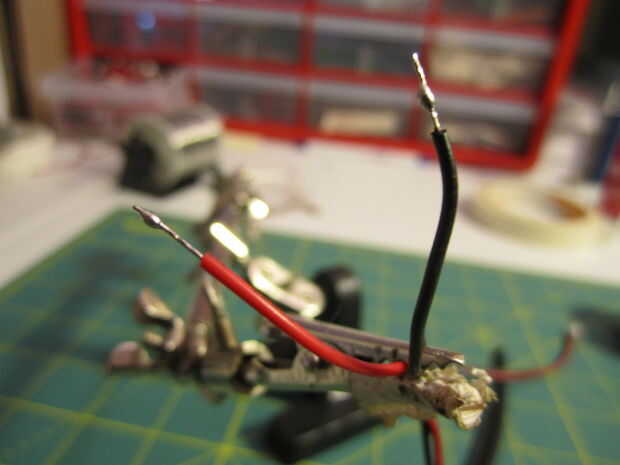

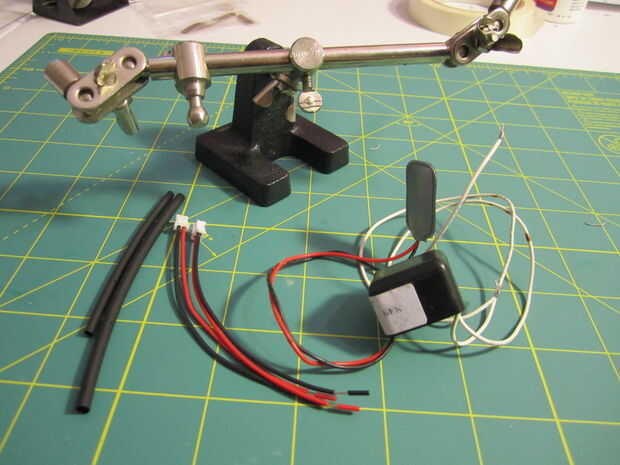

Con una "tercera mano" puede fácilmente modificar los cables del inversor y añadir JST cables para que el inversor se enchufa en el tablero de EL conductor.  La mayoría de inversores tendrán etiquetas indicando que los cables reciben corriente como entrada y que cables de salida una señal de AC.  Los cables de entrada son a menudo rojo y negro (rojo es el positivo y negro es negativo).  Comience por cortar y pelar un poco de las líneas de energía.  A continuación, la "lata" (agregar un poco de soldadura) para el alambre expuesto.  Inserte dos cables en un trozo de tubería del encogimiento del calor. Luego inserte el cable negro en una pieza de menor diámetro de la tubería del encogimiento del calor.  Ahora se establece en la soldadura sobre el cable JST.

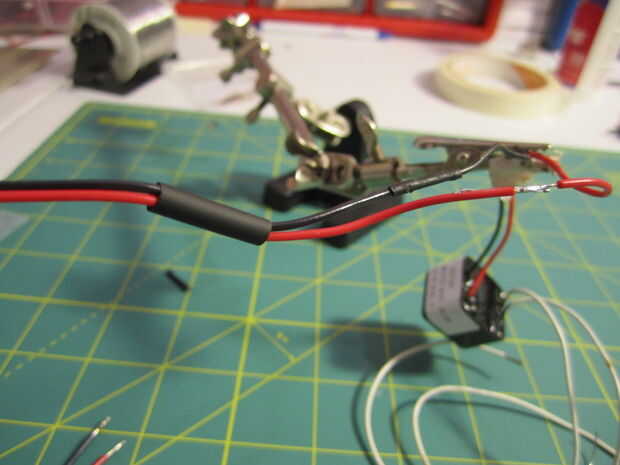

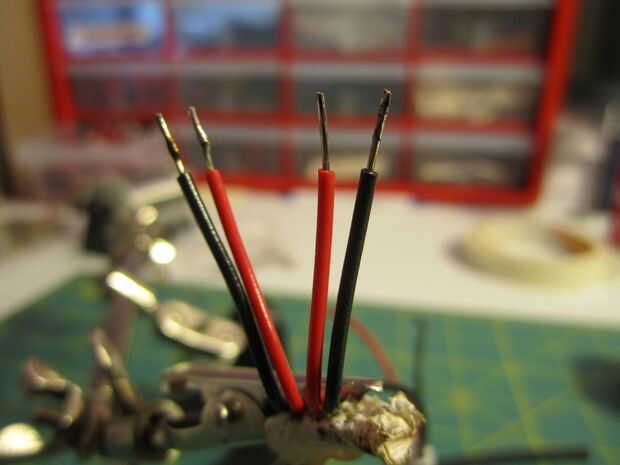

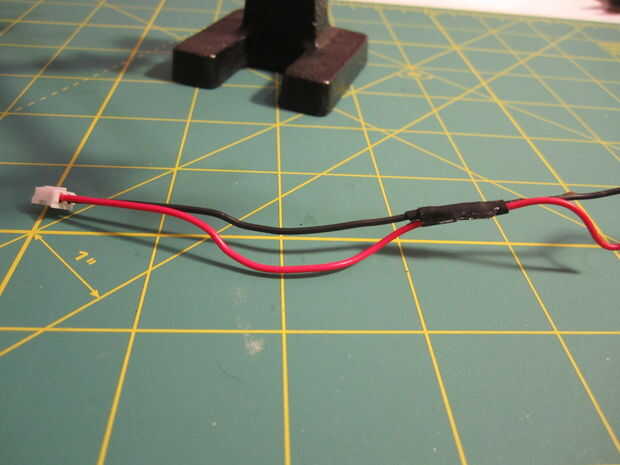

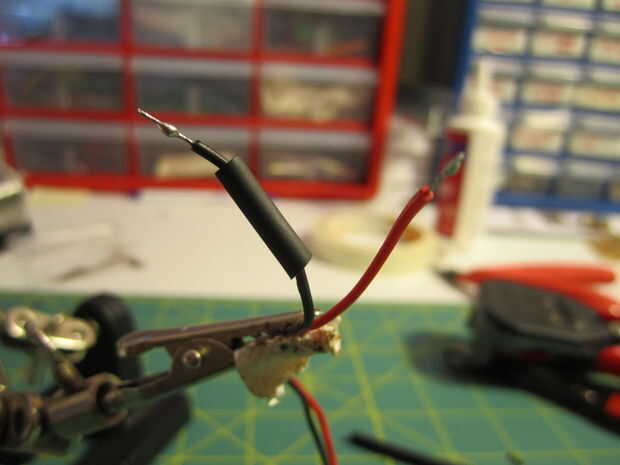

Empiece por recortar, pelar y estañar los cables del cable JST.  Alinee los dos cables negros y soldar entre sí.  Deslice el tubo del encogimiento del calor sobre la Unión de la soldadura y reducir el tubo con el soldador.  (Creo que es mejor para usar son gran parte de la plancha, no la punta y mantenga la plancha en movimiento del tubo.)  Repetir con los cables rojos y deslice el tubo sobre dos conjuntos de cables.

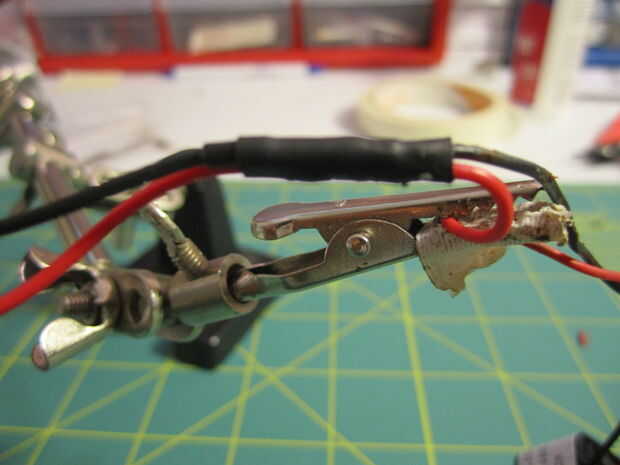

Repita este mismo proceso para los cables de salida de AC.  (Nota: para salida de la CA no importa cual cable se suelda al cable rojo o negro del cable JST.)

Para fijar Cables de JST en EL alambre, vea por favor excelente de LadyAda tutorial
