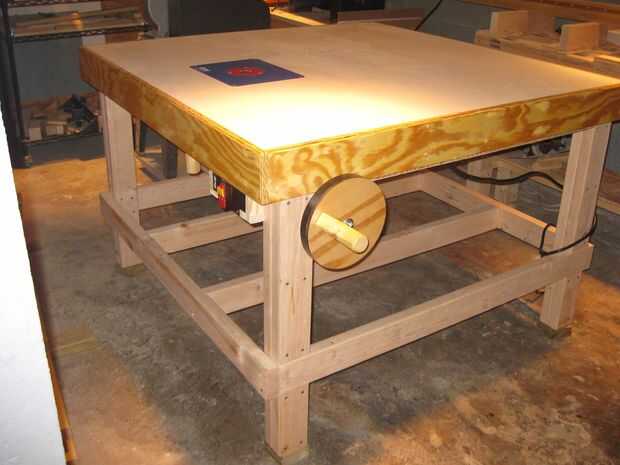

Paso 8: La mesa de fresadora: estructura, placa del Router, superior del ribete y cambiar

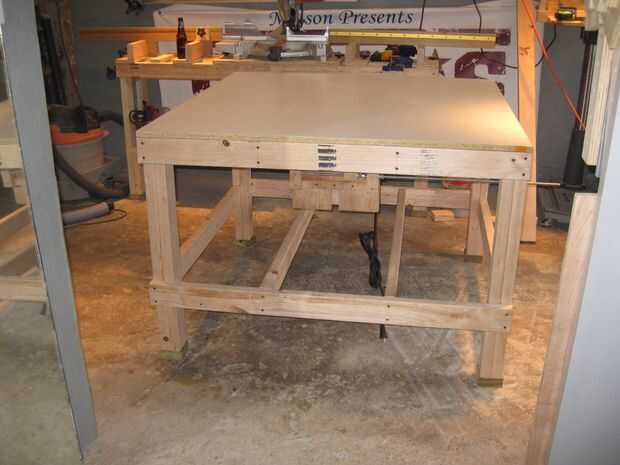

Estructura de la tabla

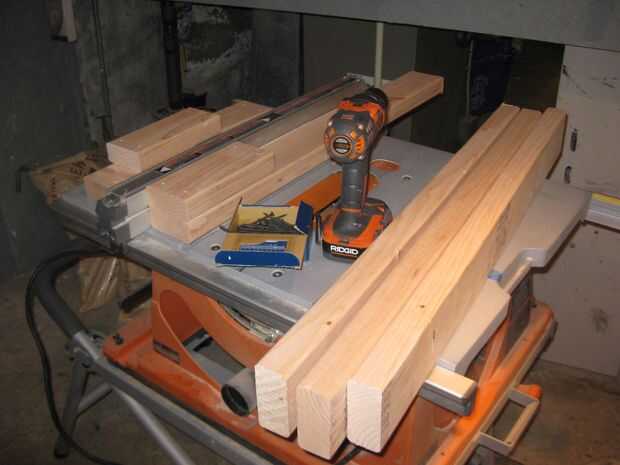

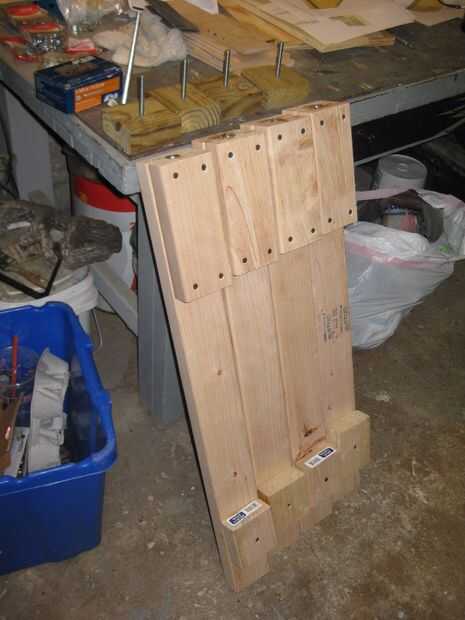

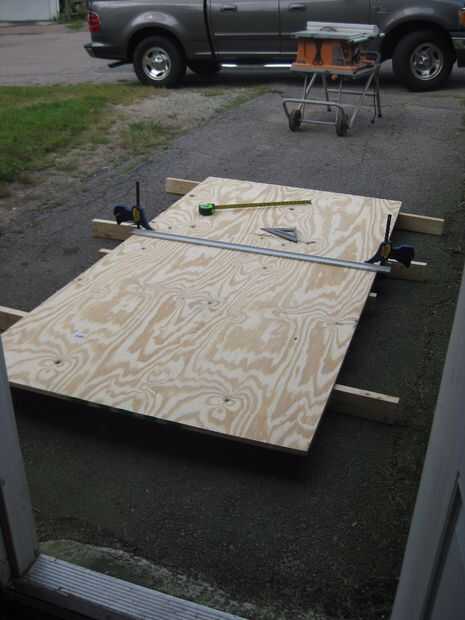

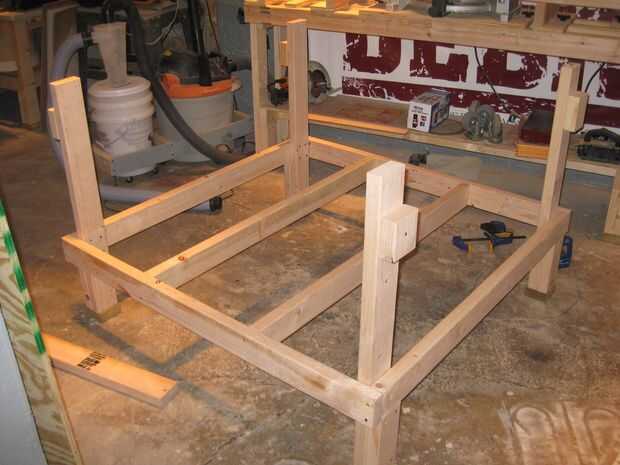

La cubierta inferior era un duplicado de la parte superior sin tener que preocuparse por el espacio interno para la elevación de router. Para las piernas, he usado la misma construcción como en la estación de Sierra de inglete y mesa baja... 2x4s con DIY patas niveladoras. Este tipo de construcción "laminación de 2 x 4" hace montaje muy fácil... especialmente cuando trabajan solos. Es como una versión más voluminoso de un empalme de media caña... sin el corte.
Corta la placa de Router

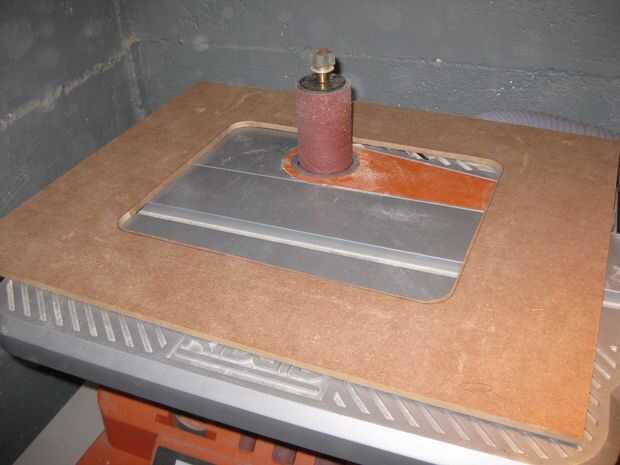

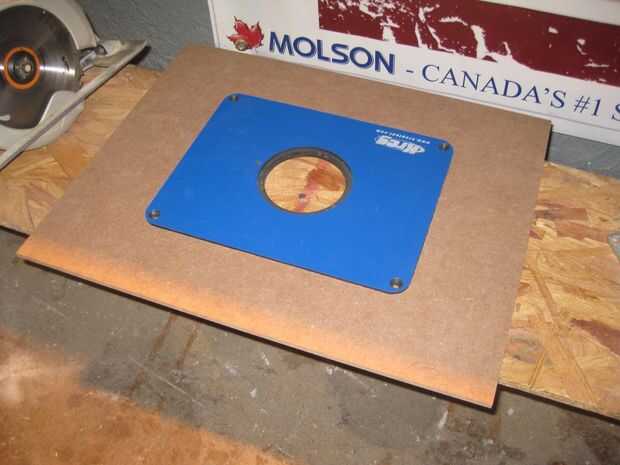

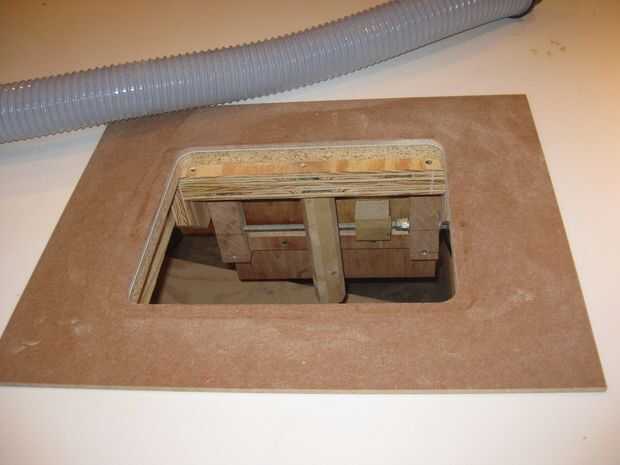

Con el fin de cortar la apertura de la placa del router, primero hice una plantilla con cartón (también conocido como fibra de alta densidad). Localizar la placa de router, perforados agujeros en cada esquina, hecho los cortes rectos en la tabla VI (levantar la hoja y con cuidado) y entonces utiliza la OSS a la arena a la línea hasta que tuviera un ajuste perfecto.

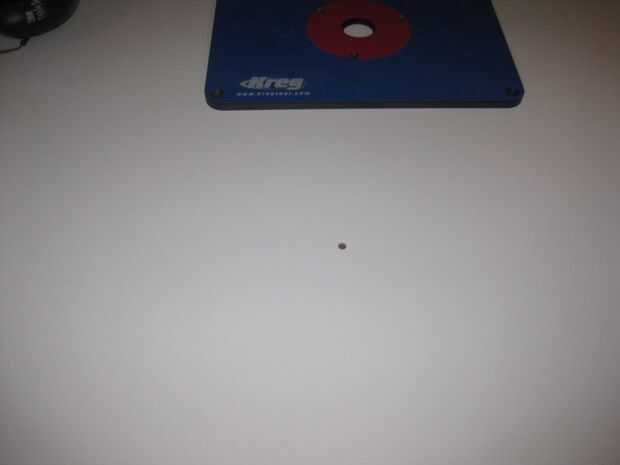

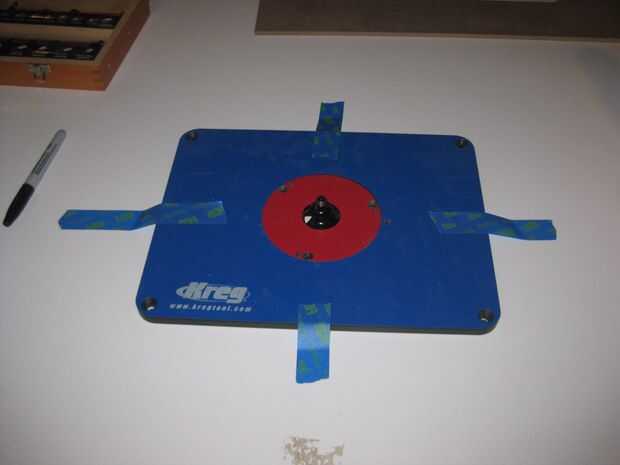

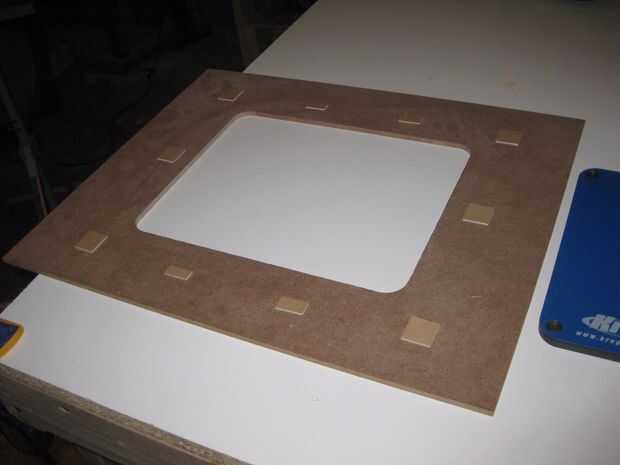

Para determinar la ubicación, fija la melamina a la mesa, utilizada el router una recta de 1/4" bits y utiliza el ascensor para levantar lentamente la broca a través de la mesa. Desde la cima de la tabla, pegó una ronda sobre pedacito en este agujero y coloque la placa de router sobre ella... buscador de punto centro de rápida y fácil. Entonces era sólo una cuestión de usar un cuadrado de la velocidad grande del borde delantero de la tabla a un lado de la placa para tenerlo sentado recto. La plantilla de cartón se deslizó alrededor de la placa y temporalmente se adhirió a la melamina con cinta de doble cara.

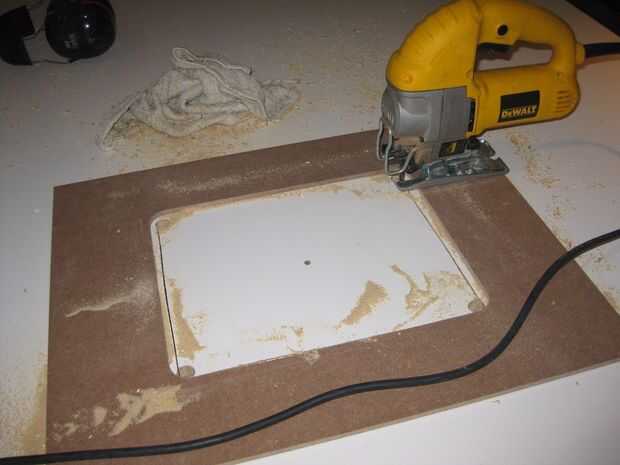

Un agujero fue perforado en cada esquina y luego la mayor parte del material fue quitada usando una sierra de calar. A continuación, se utilizó una broca de recorte al ras para cortar la melamina al ras de la plantilla de madera. Ordené las esquinas nivelación con la placa de router de Kreg, que generalmente sólo sujetar a la base de la mesa de fresadora.

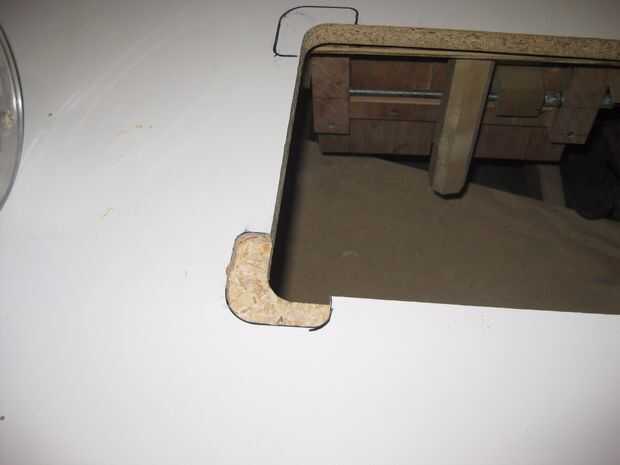

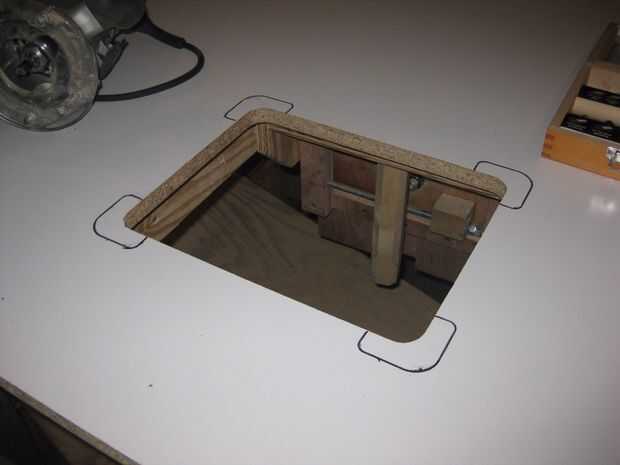

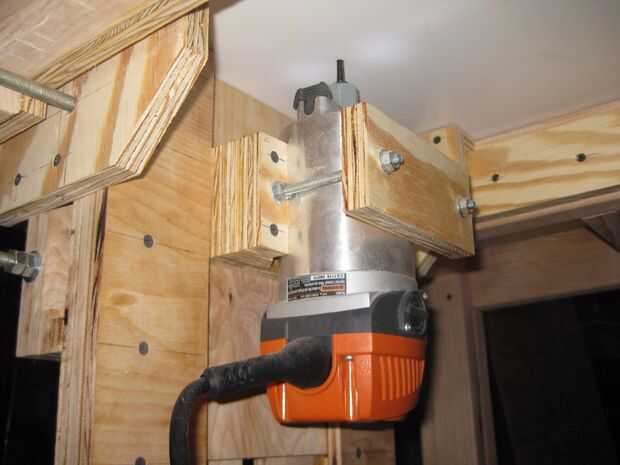

Problema #1: Lift diseño de deslizamiento router morderme en el culo otra vez... por lo que necesitaba para empotrar las esquinas nivelación. Me remonta las esquinas y quitado el material a mano alzada con un router.
Problema #2: Las esquinas nivelación estaban fuera del camino, pero los tornillos niveladores que iban en ellos todavía estaban en el parche del deslizamiento router ascensor... joder.

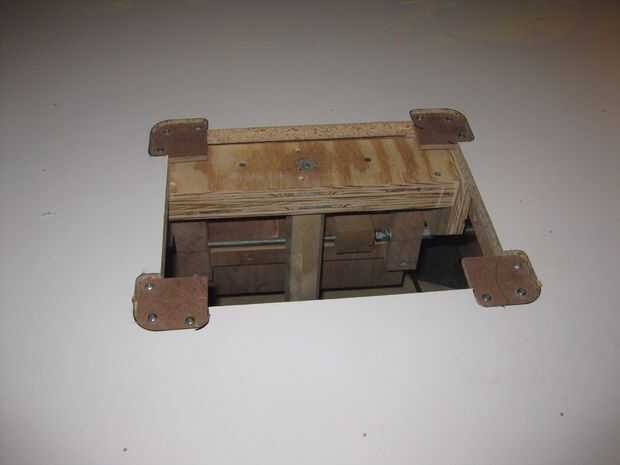

Solución: Hice mis propio soportes esquineros de madera con la lijadora de banda Sierra de cinta y oscilante. Les até con epoxi y tres tornillos cada uno. Entonces tuvo que añadir algunas cuñas de cartón antes de les en el lugar para hacer más espacio para el lugar de router, para que no era orgulloso de la melamina en la parte superior. Yo estaba preocupado que comban o se romper a tiempo, pero no lo han hecho.
Ribete superior

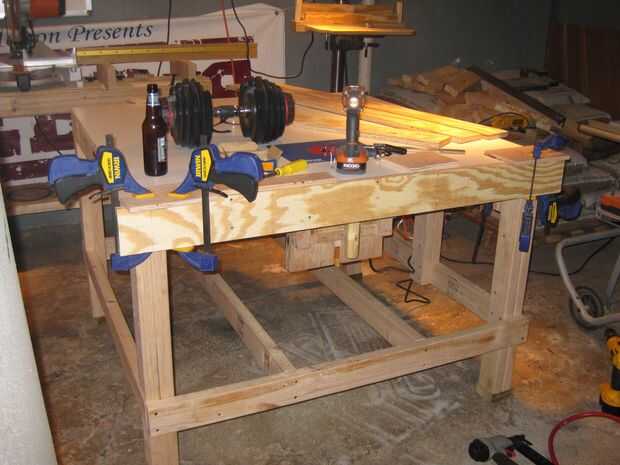

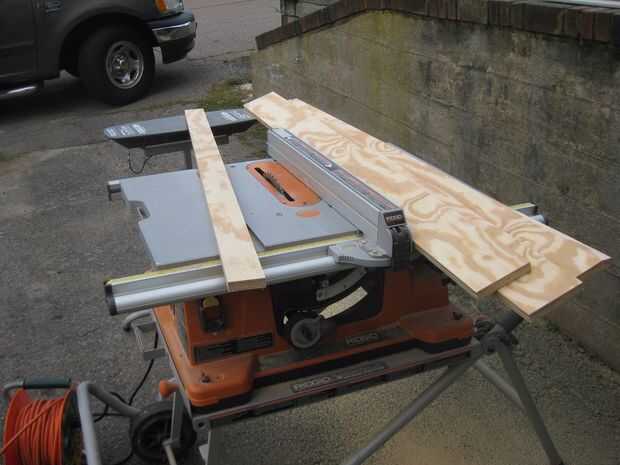

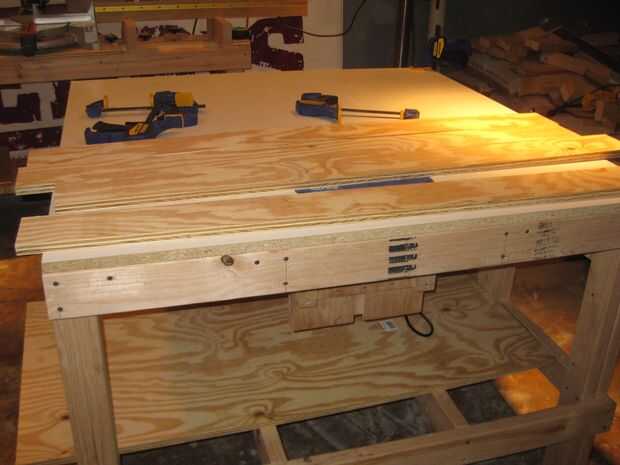

Como se mencionó, la melamina es asegurado desde abajo con un montón de tornillos... Yo era muy atento no atornillar hacia arriba a través de la parte superior de mi mesa. Con la tapa unida, quería cubrir los bordes expuestos porque eran feos y quería proteger la melamina de saltar. Decidí utilizar madera contrachapada de 3/4", así que corte las tiras en 4 1/2". Presenta los orificios de montaje, perforar agujeros piloto y luego perforados Avellanadores. Para asegurar que este canto fue al ras con la parte superior de la melamina, sujeta longitudes de madera colgante para la mesa. A continuación, sujeta el borde apretado en estas longitudes de madera contrachapada. Por último, tornillo ribete en 2 x 4.
No quería ensuciar con tratando de inglete las esquinas de las molduras, usé las juntas a tope.
1. Coloque la parte delantera con el material que domina en cada lado.
2. pero los dos lados hasta la parte delantera y sujete.

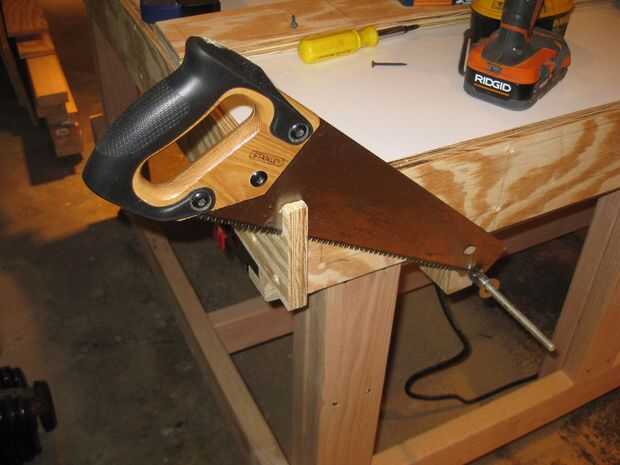

3. descarga corta los voladizos frontales a los lados.
4 ras corte el lado sobresale en la parte trasera de la tabla.
5. Sujete la parte posterior.
6. descarga corta voladizos traseros a los lados.
Interruptor de encendido

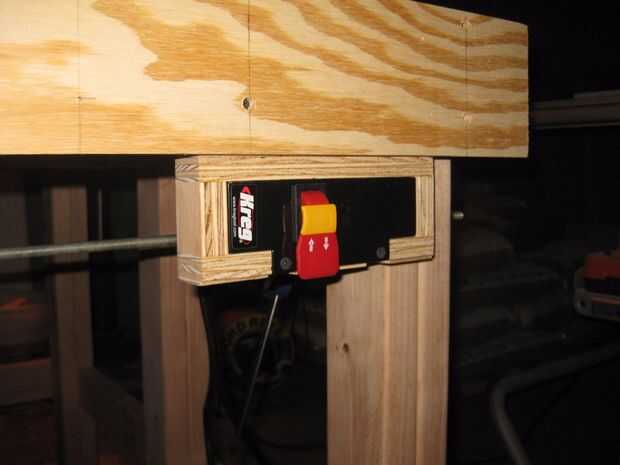

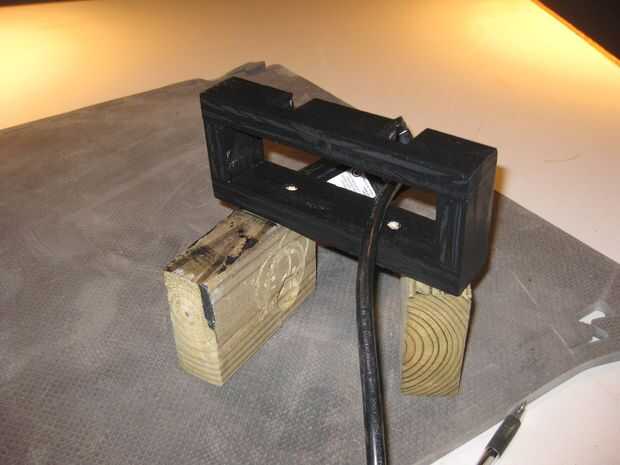

El interruptor de Kreg compré tenía opción para el montaje de la parte inferior... y no había manera que iba a hacer la mortaja fuera una cavidad para a través de la madera contrachapada de 3/4" y el respaldo 2 x 4. En cambio, hice un ajuste caja de placa de madera contrachapada. Que la placa de ajuste consiguió atornillada en la parte inferior de la mesa y tiene el interruptor.
