Paso 9: Diseño de zapatas

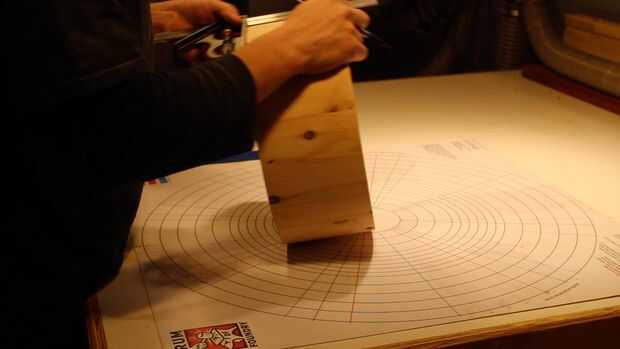

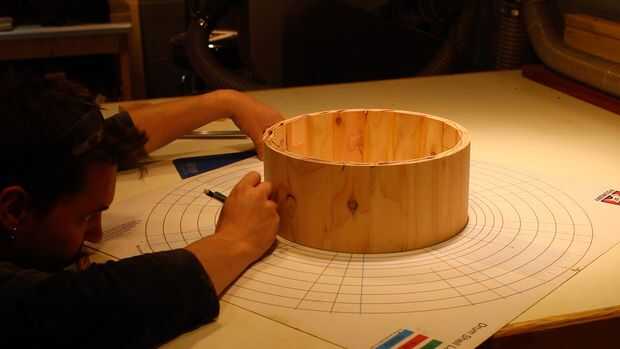

En ubicaciones de hardware de diseño de una cáscara del tambor, tambor constructores se suelen utilizar una alfombra de diseño. Tiene varios círculos concéntricos, que son diámetros de tambor diferente; así como líneas radiales para cantidades diversos lug (6, 8, 10, 12), las piernas, espuelas, etc.. La cáscara se centra en la estera y las líneas deseadas se transfieren a la cáscara. En nuestro caso, hemos transferido para 6 terminales, un filtro (centrado en el entre dos terminales) y una cantonera (centrado en el entre las dos zapatas + directamente opuesto a la ubicación del filtro).

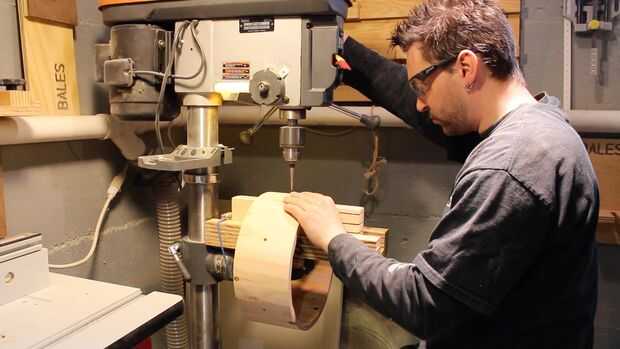

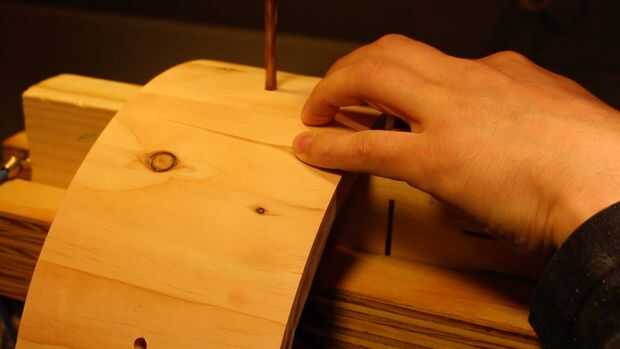

Estas líneas se extendieron hasta la cáscara, perpendicular a la arista, utilizando una combinación de cuadrados. El punto medio de cada línea de Zapata fue marcado con una escuadra de combinación y luego perforado con un 1/4" bits.
