El tanque de pescados--parte de aquaponic jardín balcón (10 / 14 paso)

Paso 10: Parte de terminales de la resistencia - crecer-cama - de aquaponic jardín de balcón

Resistencias son muy importantes para trabajar en todos los sistemas de sensores. Generalmente se agregan o diseñados en los sensores. Los sensores de camas crece requieren resistencias agregarse en algún momento en el proceso de conexión de cableado y el sensor. En este caso las resistencias están siendo lugar cerrado a los sensores que lo requieran. Hay muchas maneras para conectar resistencias sensores. Cada uno tiene una forma o su propio camino para llevar a cabo esta tarea. No todos ellos son fáciles de usar o reemplazables. Estas características son muy importantes para esta compilación. La solución para la cama grow es un un diseño muy sano y permite piezas y sensores fácilmente sustituirse ocurriera una falla de funcionamiento (que hacer).

ACCIÓN 1--

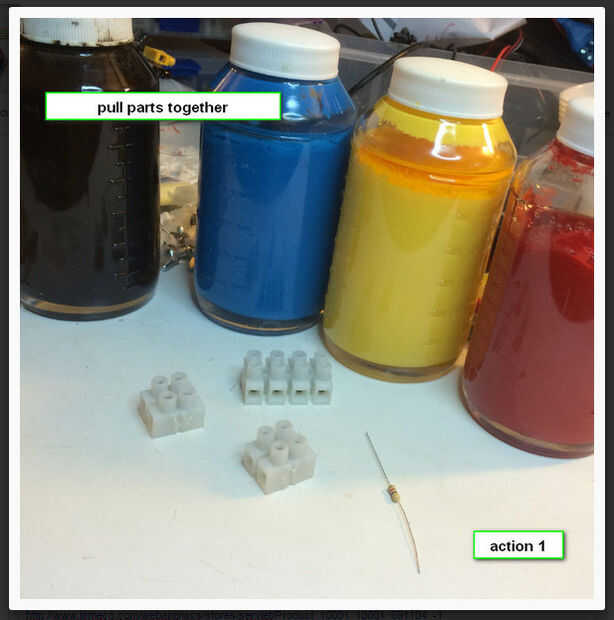

Reunir las partes.

PARTES: 12 posiciones estilo europeo Mini regleta - Radio Shack

http://comingsoon.RadioShack.com/12-Position-euro...

Resistencia Carbon Film 10k ohmios 1/4 vatios 5%

http://comingsoon.RadioShack.com/12-Position-euro...

Resistencia Carbon Film 4,7 k ohmios 1/4 vatios 5% (en bolsas de 10 y 100)

http://comingsoon.RadioShack.com/12-Position-euro...

Plasti Dip capa de caucho sintético, Rojo / negro / azul / amarillo

http://comingsoon.RadioShack.com/12-Position-euro...

Magic Sculpt resina - Tap plásticos--

http://comingsoon.RadioShack.com/12-Position-euro...

HERRAMIENTAS:

Kit de MultiPro 7,2 voltios herramienta rotatoria inalámbrica Dremel 7700-1/15

http://comingsoon.RadioShack.com/12-Position-euro...

Dremel EZ406-02 1 1/2-pulgadas EZ rotatorio herramienta corte ruedas y Kit de inicio de corte de Metal de mandril http://comingsoon.radioshack.com/12-position-euro...

Multímetro de rango automático Digital de bolsillo

http://comingsoon.RadioShack.com/12-Position-euro...

ACCIÓN 2--

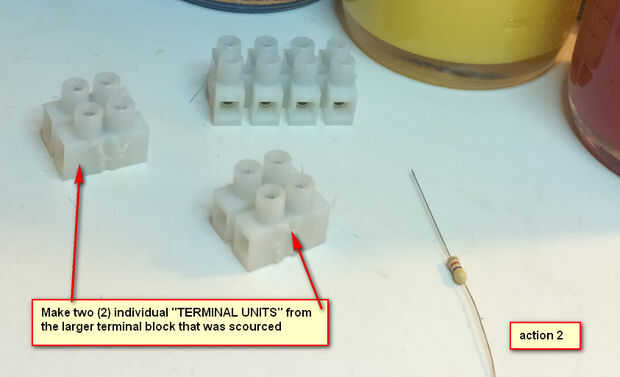

Realizar dos 2 individuales "unidades terminales" del bloque terminal más grande que se scourced

ACCIÓN 3--

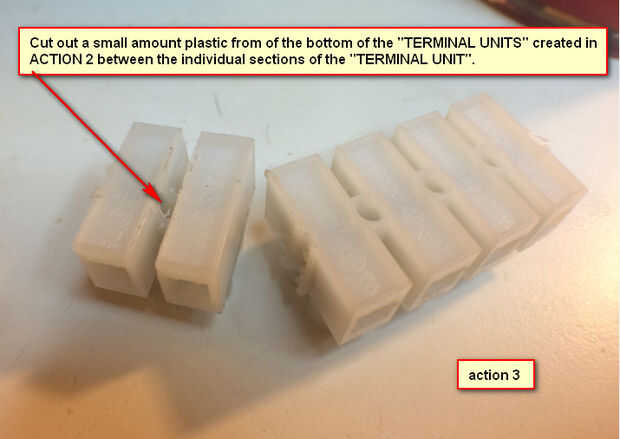

Cortar un plástico pequeña cantidad de la parte inferior de las "unidades terminales" creado en acción 2 entre las secciones individuales de la "unidad de TERMINAL".

ACCIÓN 4--

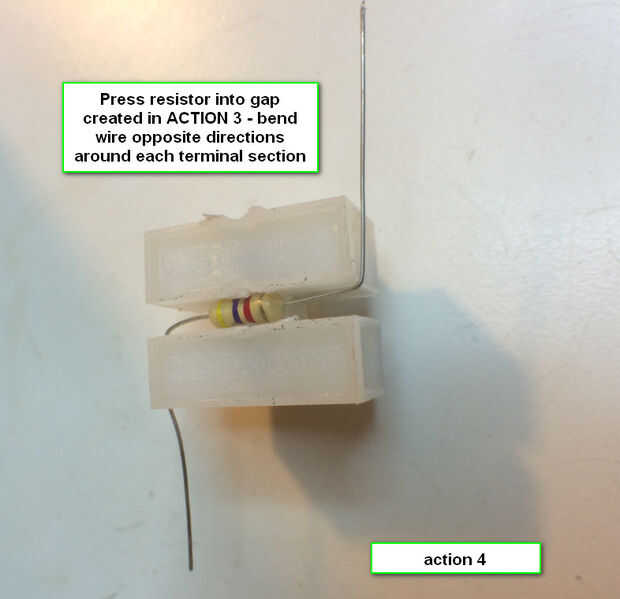

Resistencia de la prensa en Boquete creado en acción 3 - doble cable enfrente de direcciones alrededor de cada sección del terminal.

ACCIÓN 5--

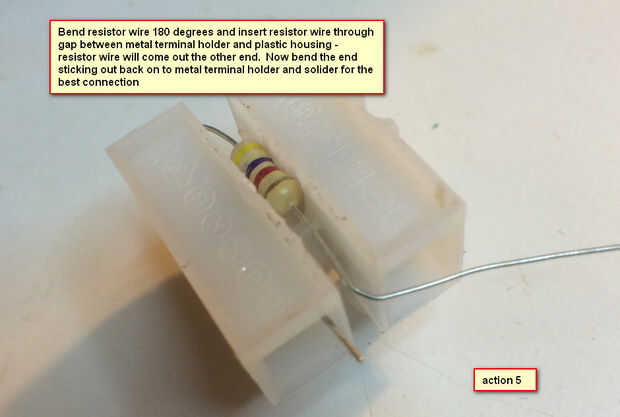

Doble resistencia cable 180 grados e inserte el alambre de la resistencia a través de la brecha entre soporte terminal metálico y carcasa de plástico, alambre de la resistencia va a salir el otro extremo. Ahora doble el extremo sobresale detrás en metal soporte terminal y soldado para la mejor conexión

ACCIÓN 6--

Completar el otro extremo de la resistencia a través de la sección que quedaba--Asegúrese de que los extremos de la resistencia se conectan a las secciones individuales de las "unidades terminales" y no a la misma sección terminal - sólo funcionará una manera!! Si incorrecto "unidad TERMINAL" no dará una lectura correctamente.

ACCIÓN 7--

-PRUEBA de conexión funciona.

ACCIÓN 8--

Mezcla de magia-Sculpt.

ACCIÓN 9--

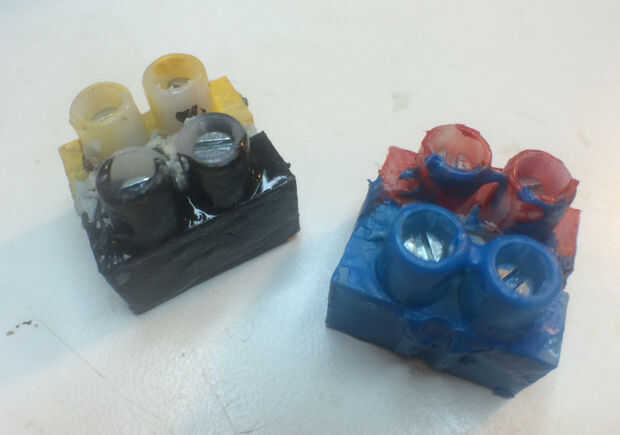

Llenar los vacíos de la unidad Terminal con Magic Sculpt - permita que se endurezca durante la noche

ACCIÓN 10--

Para hacer las cosas más fácil color codificación es útil:

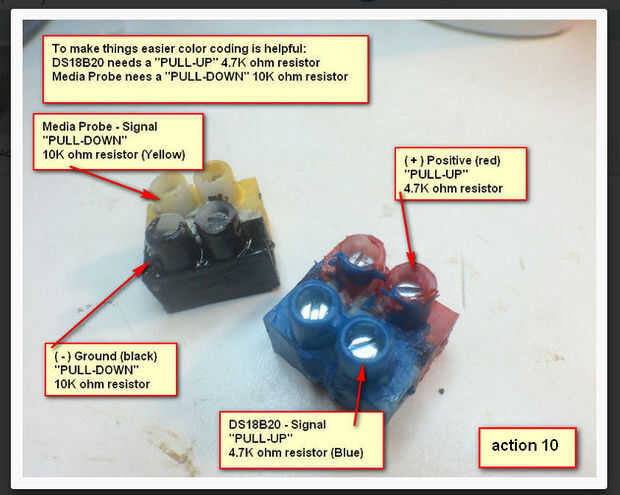

DS18B20 necesita una "Pull-up" K 4,7 ohm resistencia Media sondeo necesita un resistor de "PULL-DOWN" 10K ohm.

Media punta de prueba - señal "PULL-DOWN"--10K resistencia de ohmios (amarillo) - PIN analógico

( - ) Tierra (negro) "PULL-DOWN" - resistencia de 10K ohm

( + ) Positivo (rojo) "Pull-up"--4.7 K resistencia de ohm

DS18B20 - PIN DIGITAL de señal "Pull-up"--resistencia de 4,7 K ohm (azul)-

MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
