Paso 7: Parte de sensores - pecera - de aquaponic jardín de balcón
POR FAVOR VISITE ESTE INSTRUCTABLE PARA LA CONSTRUCCIÓN DEL SENSOR:
SENSOR SET bocetos de prueba--para aquaponic jardín de balcón

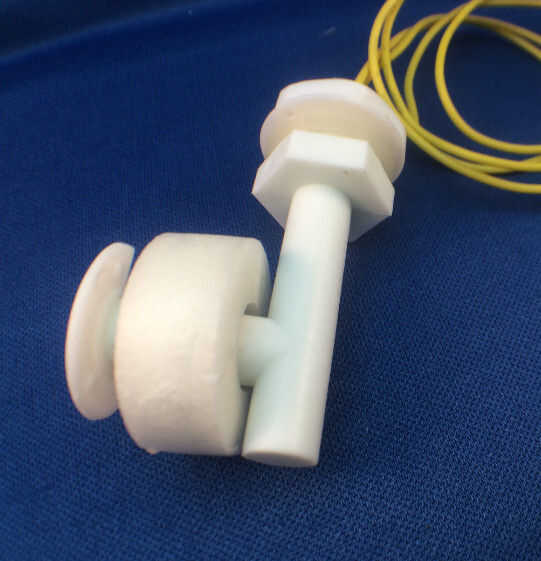

El Conmutador de flotador no es un sensor estándar o común en proyectos de arduino. Si haces una búsqueda en Google se encuentra muy poca información sobre cómo funcionan o cómo conectar en un sistema de acuaponia. Este interruptor se encuentra en la pecera del jardín balcón. El interruptor se alimenta en la cubierta del RJ-45 donde hacen las conexiones permiten la señal de interruptor para pasarse al micro controlador de procesamiento y datos de pantalla en donde en el mundo (si está usando la versión de Internet de este jardín).
COSAS QUE DEBE SABER SOBRE EL INTERRUPTOR:
Asegúrese de que utilizar una resistencia de 10 ohm con estos interruptores.
Estos son "Analógica" leer sensores - así ser consciente de ello.
El interruptor devuelve uno de dos valores:
0 o 1023--la lectura depende de cómo se coloque el interruptor en el tanque.
Debe ser cuando en el nivel alto el interruptor Lee 1023.
Pero puede invertirse si una persona quiere por alguna razón.
CABLES de Sensor:
1. amarillo - fuente de 5 voltios (cable rojo)
2. la señal - Amarillo Asegúrese de que usted aprende cómo éstos funcionan antes de conectar estos interruptores en un sistema.
Recoger todas las piezas
A. interruptor de flotador de ángulo recto de tanque piscina Sensor llano líquido
http://www.Amazon.com/Liquid-Level-Sensor-Right-S...
ACCIÓN-
1 taladro para el interruptor de flotador en el tanque de pescados. Dependiendo de donde se compra el interruptor de flotador de determina el tamaño del agujero. Medir el interruptor comprado para determinar el tamaño del agujero. No cada fabricación utiliza la misma rosca.
ACCIÓN - 2
Inserte el interruptor de flotador en agujero asegurándose de que la arandela de silicona está en el interior de la pecera luego el tornillo en la tuerca en el lado exterior del tanque de pescados
IMPORTANTE-------prueba--la prueba esto no puede ser tensionado bastantes--
Prueba sensores cuando usted les compra sensores de prueba después de cada acción para asegurar que las conexiones están funcionando y el código de prueba devuelve resultados correctos. El sensor de prueba no pueden dar salida de datos y correcciones deben hacerse antes de avanzar a la siguiente acción.
Otra vez prueba - prueba - prueba - ahorrará mucho tiempo en el largo plazo.
CÓDIGO PARA EL INTERRUPTOR DE LA PRUEBA:

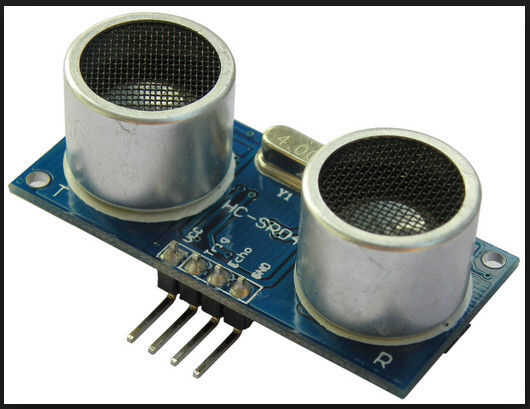

El ULTRA SONIC - SENSOR de la distancia es un sensor muy común y estándar en casi todos los proyectos de arduino de este tipo. Sólo hacer un Google una búsqueda sobre si no tienes idea lo que puede hacer o cómo usarlo.
Este Sensor se encuentra en el montado en la tapa del attache de la pecera que está cubierto por el lecho crece el jardín de balcón. Está ubicado en un tubo ABS 2" negro colocado sobre el tanque de pescados.
Ambos extremos de la carcasa se pueden quitar como esto da acceso fácil al sensor en caso de que el sensor falla en cualquier momento. Este fácil acceso permite el sensor cambiar si es necesario.
Los pernos en el Sensor:
1. VCC - fuente de 5 voltios (cable rojo)
2. gatillo - (señal)--verde / blanco alambre su opción - Asegúrese de utilizar diferentes colores para cada perno
3. Eco - (singal) - azul / blanco Conecte su elección - sólo asegúrese de usar colores diferentes para cada perno
4. tierra (cable negro)

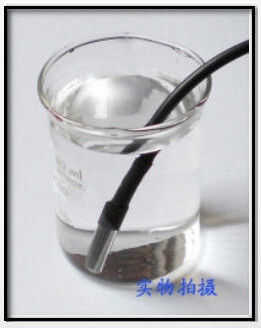

El DS18B20 is un sensor muy común y estándar encontrado en casi todos los proyectos de arduino. Sólo hacer un Google una búsqueda sobre si no tienes idea lo que puede hacer o cómo usarlo.
Este Sensor se encuentra en el tanque de los pescados y la cama crecer del jardín de balcón. Se incorpora en cada recipiente con una glándula de cable que hace la conexión estanca. Las sondas de alimentación en la caja de RJ-45, donde se realizan las conexiones permiten los sensores para pasarse al micro controlador de procesamiento y datos de pantalla en donde en el mundo (si está usando la versión de Internet de este jardín). Asegúrese de que utilizar una resistencia de 4,7 ohmios (configuración pull-up) con estas puntas de prueba. Ver instrucciones a continuación y también aprender más sobre esta prueba en:
aquaponic Blog DIY de automatización
NIVELES DE PRUEBA:
Primer nivel:
Primero de la prueba es determinar el código hexadecimal de la sonda individual. Asegúrese de que usted Anote el HEX emitiendo por el bosquejo de "Finder" a continuación. Este código HEX se utilizará en la prueba amplia de sistema para la temperatura en la pecera y Ben crecer en esta última prueba de los cables y sensores.
Segundo nivel:
Este es un boceto que utilizará ambos código HEX desde el primer nivel de arriba. Usted tendrá que reemplazar el código hexadecimal en el Sketch con su código hexadecimal en o no obtendrá ninguna lectura y se presentó con un error cuando las temperaturas en el tanque de los pescados y la cama de crecer.
Por favor visite este INSTRUCTABLE para la construcción del SENSOR: DS18B2O--sonda de temperatura:
Sensor de temperatura DS18B20
Los pernos en el Sensor:
1. VCC - fuente de 5 voltios (cable rojo)
2. - (señal) - amarillo - blanco - azul - verde - naranja cable de datos depende donde los compres y a quien
3. tierra (cable negro) recoger todas las piezas
A. Vktech DS18b20 impermeable sensores temperatura transmisor de temperatura (5pcs) http://www.amazon.com/Vktech-DS18b20-Waterproof-T...
B. PG7 Al conector glándula negro para Cable de 4-7mm de diámetro-
http://www.Amazon.com/Vktech-DS18b20-Waterproof-T...
ACCIÓN - 1
Usando el 27/64 pulgadas broca--agujero de taladro en el lado del sensor de la pecera y cama crecer. Ver instrucción establece para la pecera y por crecer para la colocación exacta de las glándulas de cable.
ACCIÓN - 2
Insertar prensaestopas en a agujero pecera y crecer.
ACCIÓN - 3
Ponga Cable tuerca en la pecera y por crecer y selle con sellador
MUY IMPORTANTE---PRUEBA--PRUEBA----PRUEBA
Esto no puede ser tensionado bastante--
Prueba sensores cuando usted les compra sensores de prueba después de cada acción para asegurar que las conexiones están funcionando y el código de prueba devuelve resultados correctos.
El sensor de prueba no pueden dar salida de datos y correcciones deben hacerse antes de avanzar a la siguiente acción.
Otra vez prueba - prueba - prueba - ahorrará mucho tiempo en el largo plazo.
CÓDIGO INFORME TEMPERATURA DE LA PECERA Y CRECER CAMA:
http://www.hacktronics.com/tutorials/Arduino-1-Wi... http://www.hacktronics.com/tutorials/Arduino-1-Wi...
CÓDIGO a prueba SENSOR y determinar el código hexadecimal de cada punta de prueba:
http://www.hacktronics.com/tutorials/Arduino-1-Wi...
