Paso 5: Soldadura y montaje

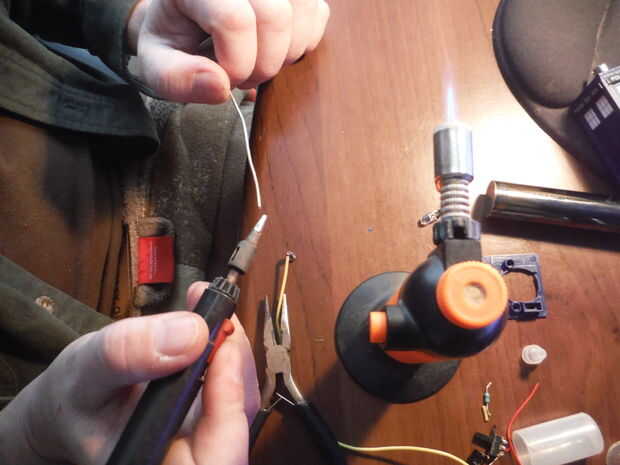

Al soldar, quisiera utilizar un soplete de butano y un soldador de butano y prefiero separado/flujo de la soldadura en vez de núcleo de fundente especialmente cuando se trabaja con componentes reciclados que pueden ser objeto de corrosión excesiva.
Antes de empezar, tienes que poner 1" pedazo de tubo del encogimiento del calor sobre los cables pos/neg desde su conector 510. Son para el LED como usted no será capaz de ponerlos en una vez que se suelda en su lugar.

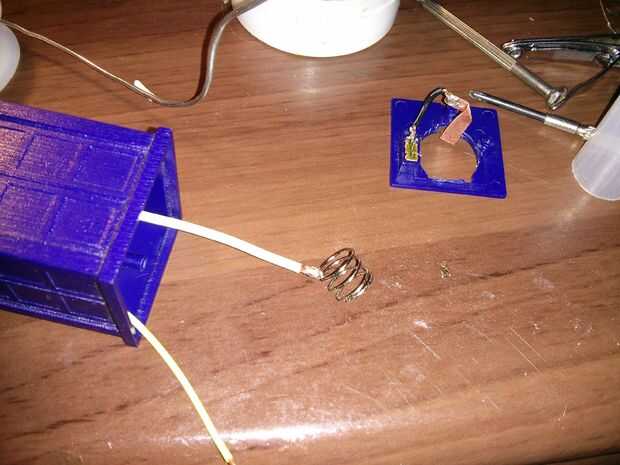

En primer lugar, tomar el muelle en espiral y soldar al cable de tierra procedente de su conector 510. A continuación, perfore un pequeño agujero en el extremo de la caja de las pilas y atornille la primavera dejando una bobina fuera de la vivienda. Se puede utilizar alguna tubería encogible para proteger este extremo expuesto de un cortocircuito, sin embargo se debe aplicar algún epoxi para asegurar movimiento que debe ser suficiente por sí solo.
Ahora tomar el cable que viene desde el pin positivo en el conector 510 y soldadura a tu botón, luego tomar otra línea y conectar al botón de encendido, en la base. Luego soldar un cable a su fusible y finalmente a la batería del terminal. (Ya había soldado el interruptor a la terminal de la batería, y terminó por poner mi fusible entre el interruptor y el pulsador, sin embargo es mejor si pones en primer lugar, en línea entre el conmutador y la terminal).
El LED;
Forma óptima, debe ser un cable va de la 510 a la tecla, con la resistencia de LED Unido entre quitando algunas del aislamiento del cable, los de soldadura en su lugar luego que cubre las conexiones con el tubo del encogimiento. Desgraciadamente, en mi generación, un error y corte el cable de posición corta y tuvo que hacer un empalme. Normalmente yo sólo desoldar el cable y coloque uno nuevo, sin embargo no quería que a riesgo de dañar el pasador en el 510. Si soldar y aislar la conexión correctamente, puede ser un poco desordenado pero no debería ser un problema.

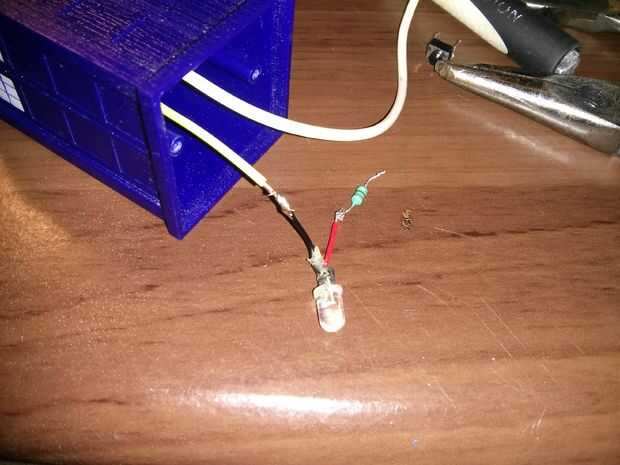

Para soldar el LED, saque 1/8" de la aislación del alambre pos 510 para el botón y hacer lo mismo en el terreno de la 510 a la batería. Luego de la soldadura del lado de tierra del LED al cable de tierra. Suelde la resistencia al lado positivo del LED, luego conecte al punto desnuda en el cable positivo. Finalmente Deslice los tubos de encogimiento de calor sobre las conexiones y fíjelos con un encendedor.
Cuando el LED esté instalado, puede instalar en el agujero que inicialmente ha perforado en la tardis y fíjela en su sitio con algunos epoxy.
