Paso 2: El Arduino y piezas
Aquí están las piezas que se utilizarán en este proyecto.
1. Arduino Uno

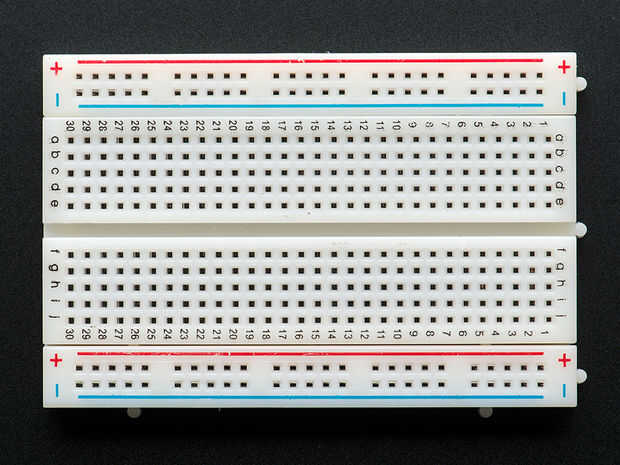

2. protoboard

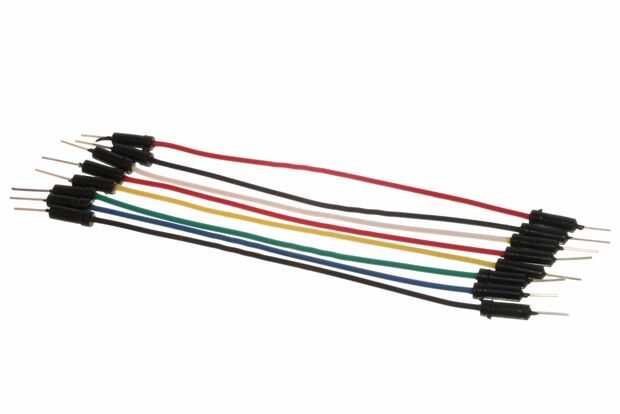

3. 9 cables

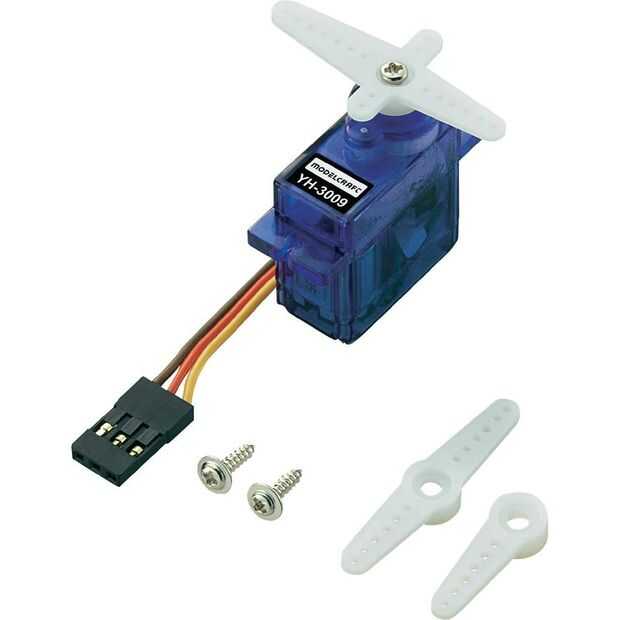

4. servo

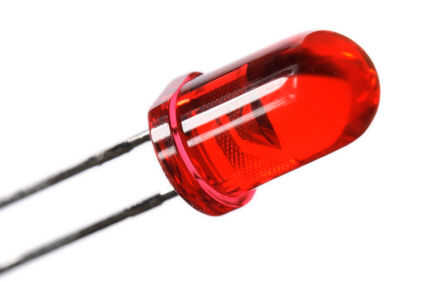

5. LED rojo

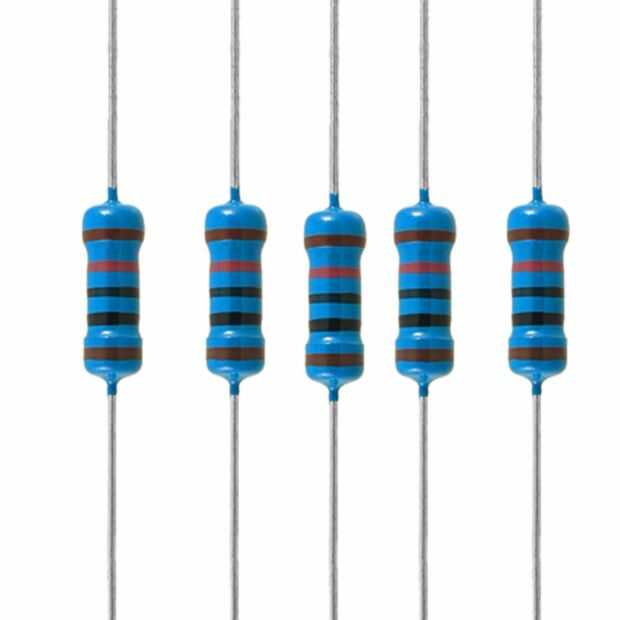

6. 120 ohm Resistor

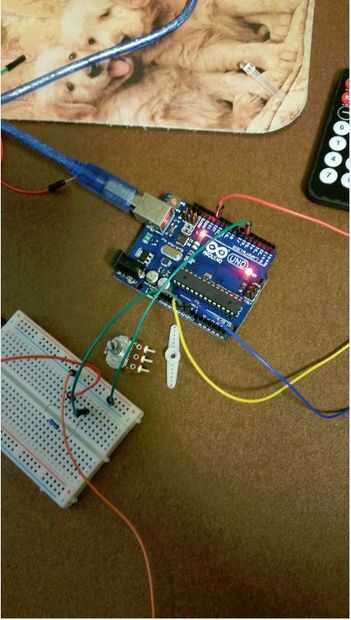

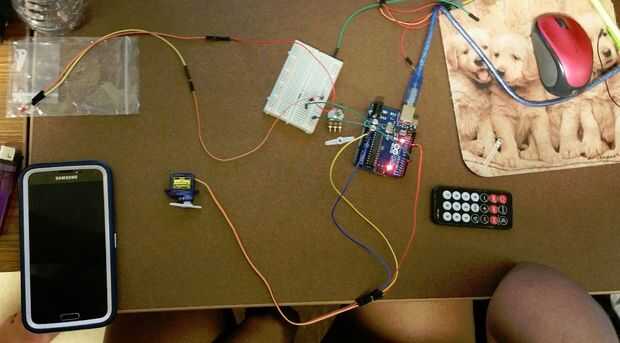

Para conectar todo junto tengo las fotos del batán hasta piezas. Cuando se observa el componente montado batanes la luz roja Led está conectada hasta la placa. Un cable está conectado a la resistencia, mientras que el otro está conectado a la parte negativa en la protoboard. Otro cable se conecta al otro lado de la resistencia y el otro lado está conectado al pin de tierra en el Arduino Uno. Un cable está conectado a la parte negativa de la placa y el otro lado está conectado al pin 6.
Ahora los cables de los servos. en el servo se puede ver que necesita tres hilos para tenerlo conectado. El cable marrón debe conectarse al pin de tierra, el cable amarillo debe ser conectado al pin 13, el cable naranja necesita conectarse a la patilla 5 voltios.
