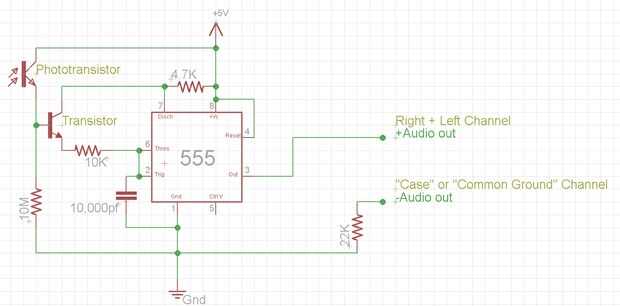

Paso 3: Poner junto. Esquema
¿Cómo funciona esto? Tono del Temporizador 555 que crea varía su tono basado en valores de resistencia y condensador. El fototransistor controla cuanta corriente pasa desde el colector del transistor de NPN para el emisor del transistor NPN, tipo de como una resistencia.
La salida del 555 está conectada a los auriculares y a su vez se oye una señal acústica cuando se escucha con audífonos o auriculares. Dependiendo de cuánto impedancia de los auriculares/audífonos tienen, que tenga violín con el valor de la resistencia Kilohm 22.
