Paso 1: Diseños de Hardware

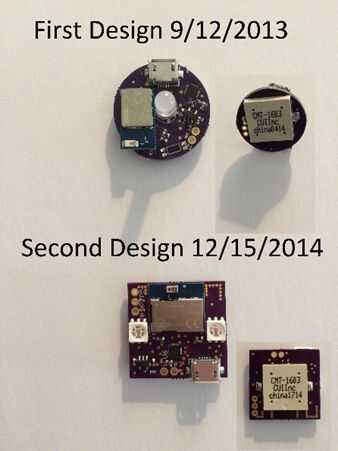

El primer diseño incluye un módulo Bluetooth 4.0 BLE de corto alcance y uno redondo rojo/verde/azul (RGB) LED. El módulo trabajado pero el color no era prominente y la gama fue limitada. El segundo diseño había incluido 2 plano RGB LED y un largo sonó el módulo Bluetooth. Este diseño fue superior lo que permite mucho más conexiones de la estufa, mejor mezcla de luz y brillantes efectos visuales.

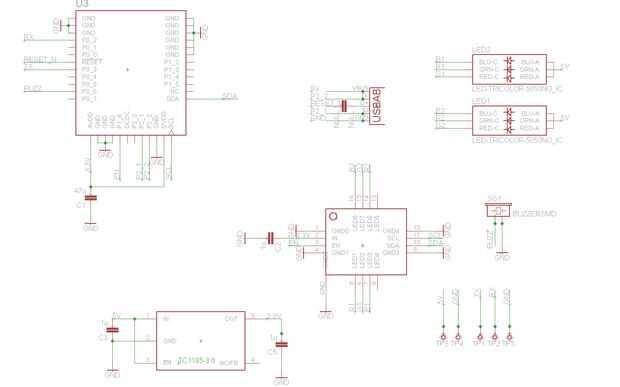

Ambos de estos módulos fueron diseñados en Eagle y enviados a Oshpark para la fabricación de la tarjeta. Las piezas fueron compradas de Digikey y había montado usando el horno tostador antiguo familias (soldadura de reflujo). Puesto que el módulo Bluetooth y conductor del LED son piezas de montaje en superficie tenía también enviar para una plantilla de pasta de soldadura de Oshstencil. Esto permite que la pasta de soldadura, utilizada en el proceso de reflujo, para ser aplicado sin problemas.
El módulo de Bluetooth 4.0 es de Bluegiga que ofrece un excelente producto. El módulo es programar fácilmente usando un depurador/programador de Texas Instruments (TI) CC ($50 directamente de TI). Bluegiga ha hecho programación fácil por medio de su ejemplo por el lenguaje de scripting.
Las piezas incluyen:
- Módulo de Bluetooth 4.0 (BLE121LR)
- LDO (TC11853.3VCT713CT-ND)
- LED RGB 5 x 5 mm
- 1 x tapa de .47uF
- 3 x 1uF CAP
- Zumbador piezoeléctrico (CMT-1603-SMT-TR)
- Conductor del LED (TPS62730)
- Micro USB (609-4053-1-ND)
