Paso 6: Conecte el BlueSmirf el lector ID12 y pilas AA de 1,5 3 v

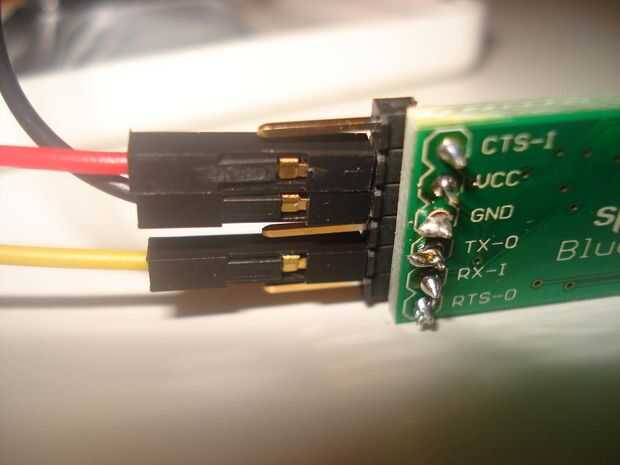

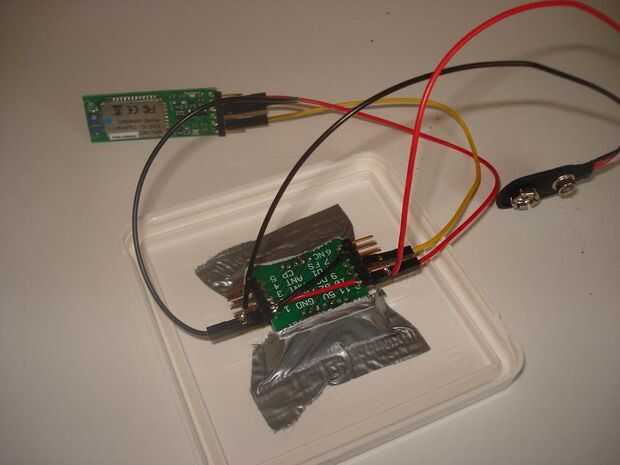

Conecte el BlueSmirf al lector ID12 como sigue:
- VCC de 5V (11)
- GND a GND (1)
- RX-I a D0 (9)

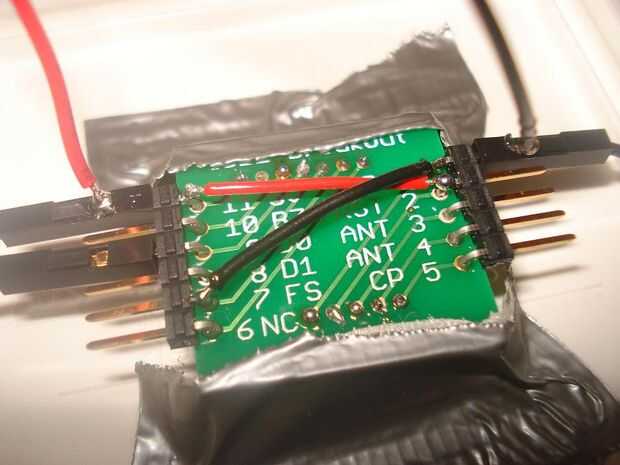

Luego conecte el ID12 a las baterías:
- 5V (11) + (más)
- Toma de tierra (1) al – (menos)
Si usted utiliza soldadura para crear una conexión durable puede ser mejor que desconecte el cable de puente antes de soldar. También, derretimientos de cubierta de plástico del cable de puente muy rápido tan tenga cuidado de no para calentar demasiado.

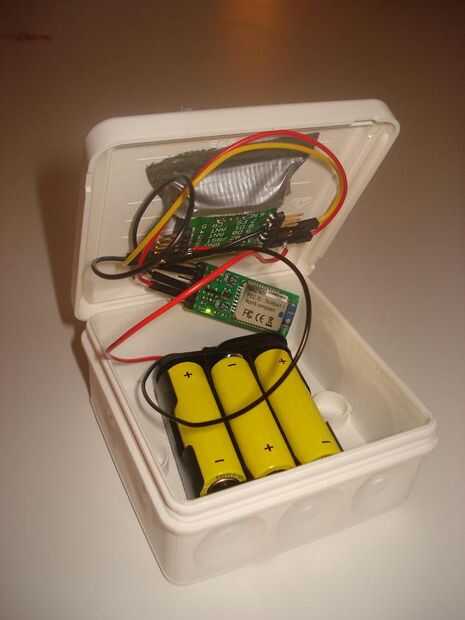

Una vez tienes las conexiones listas, colocar 3 1.5V AA baterías (equivale a 4, 5V) y hacer shure el BlueSmirf empieza a parpadear el LED rojo.
Nota: Mientras el BlueSmirf está marcado como 3.3V funciona bastante bien con 4, 5V. El ID12 que se presenta para 5V también funciona con 4.5V (tal vez con una gama ligeramente inferior).

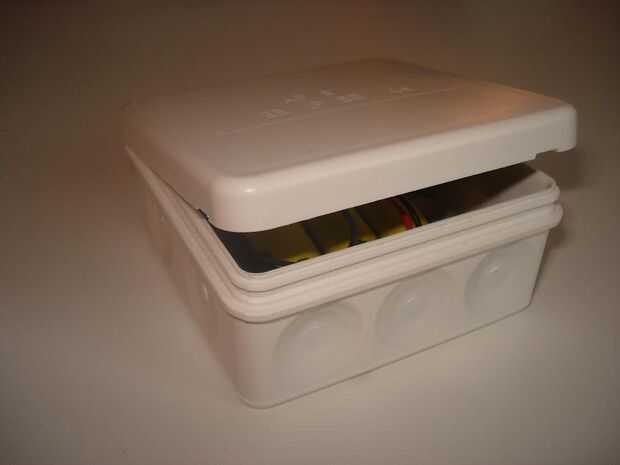

Poner todo en la caja y tratar de cerrar bien sin apretar los cables. Para la siguiente prueba (siguiente paso) puede abrir el cuadro de nuevo para asegurarse de que el LED BlueSmirf funciona como se supone.
