Paso 5: Altavoz, botones, crossfader y cableado

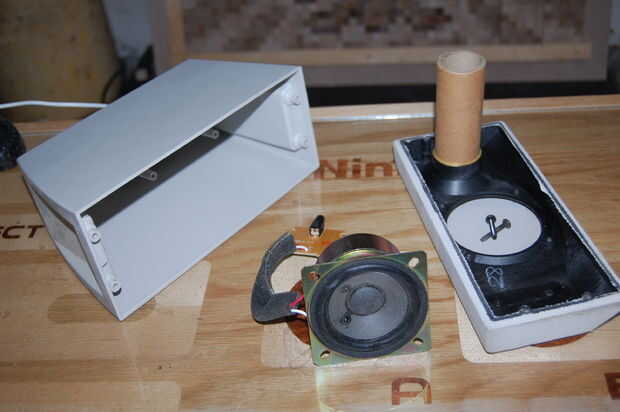

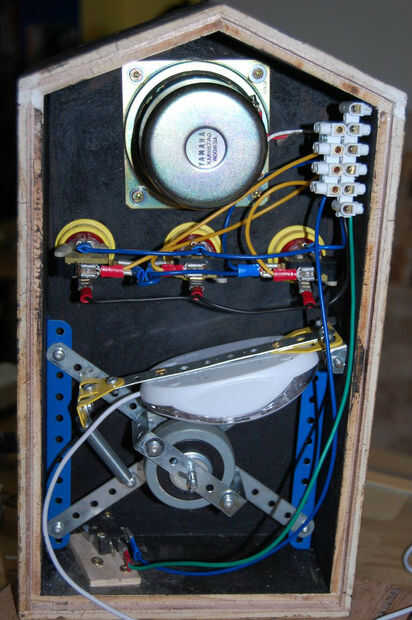

Mis altavoces que fueron liberados de un skip tenían un orador principal que fue alimentado y un altavoz esclavo que huyó de la primaria. El altavoz esclavo sería el en el cuadro, así que me tomó aparte y despojado por el conductor. Esto fue instalado en el interior de la caja con tornillos.

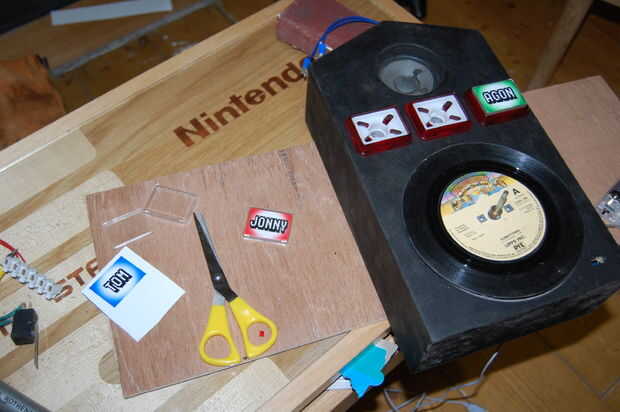

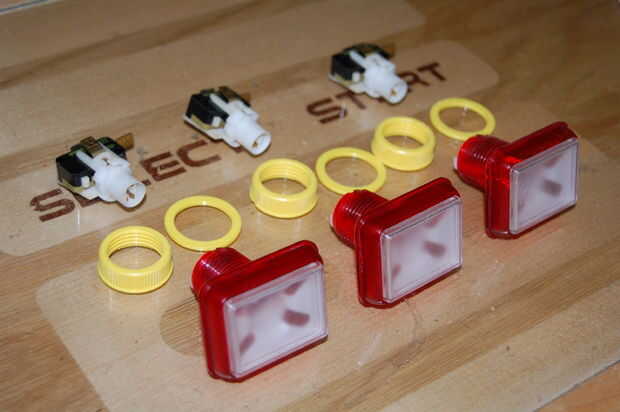

Mis botones son botones ex-máquina de la fruta que había sobrado de un proyecto diferente. Pongo mis propias etiquetas en los botones, y atornilla. No tengo ninguna de las bombillas adecuadas así como cuña en algunos LED blanco.

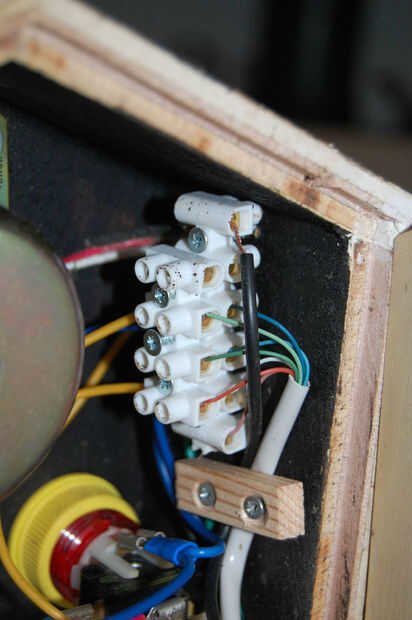

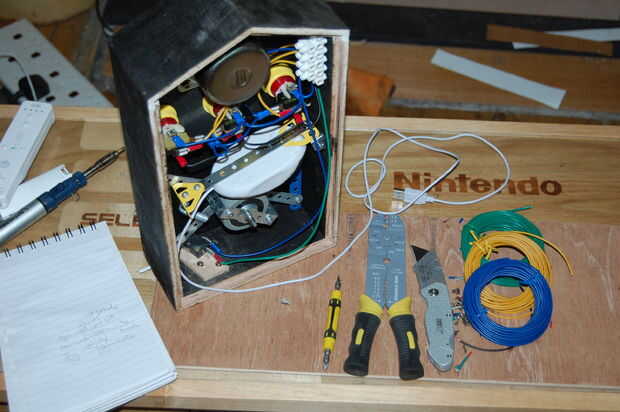

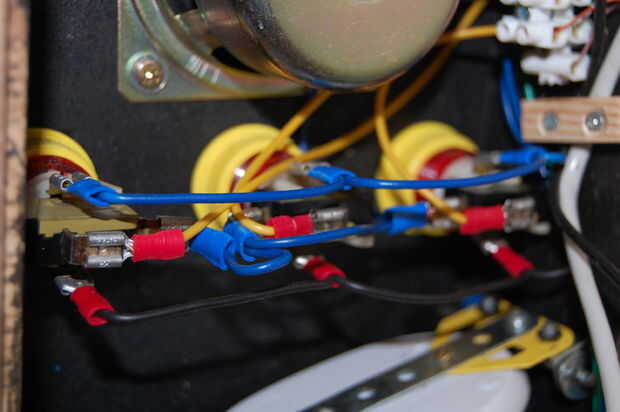

Ahora para el cableado... Para el LED de daisy encadenado todos los terminales positivo y tierra, y tendría una fuente de 3V por lo que no se necesitan resistencias.

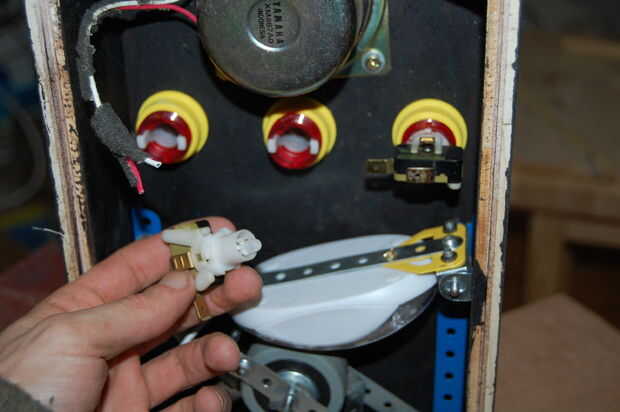

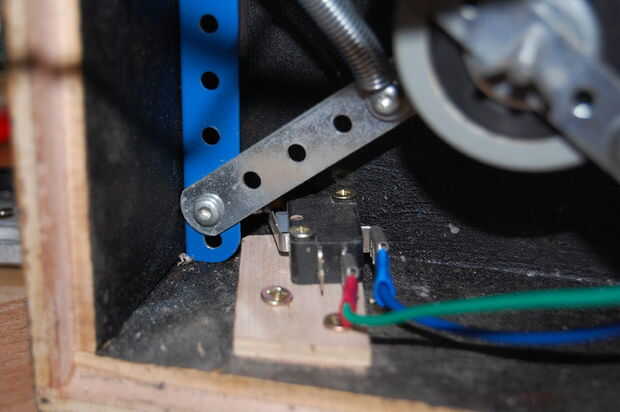

Los botones y los interruptores micro crossfader todos tenían un terminal común y una terminal individual. Puesto que básicamente estaba haciendo un corto entre diferentes pastillas en el circuito del teclado otra vez resistencias ni fantasía electrónica no era necesarias.

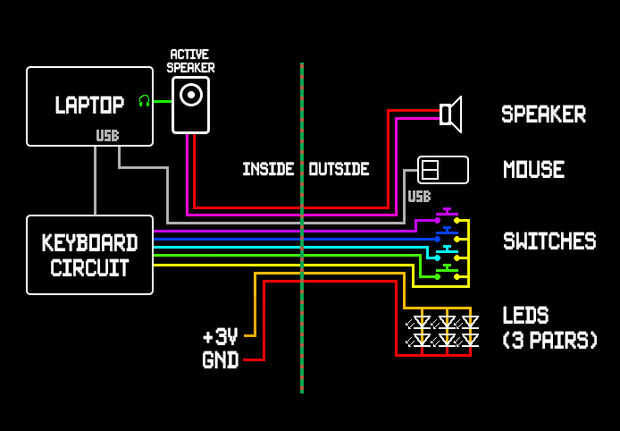

Soy un poco noob con la electrónica, pero han intentado un diagrama del circuito cheeky (ver foto)
