El TIRR (muy simple lapso de tiempo IR remoto) (5 / 20 paso)

Paso 5: un poco de teoría

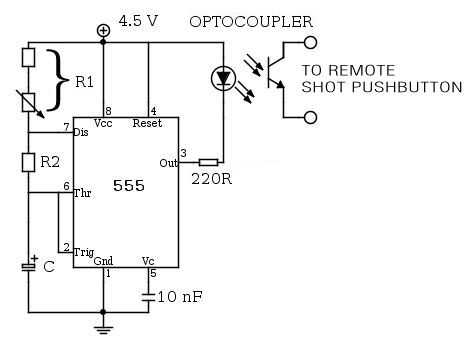

El proyecto se basa en el modo Astable de la viruta del NE555. No enfoco demasiado en eso porque hay en Instructables.com mucho más competentes de la gente de quien usted debe aprender. Sólo explico lo que este chip genera una onda cuadrada (, apagado, encendido, apagado, encendido...) que usted puede personalizar los valores de la derecha de las dos resistencias R1 y R2. Modo astable del NE555 está bien explicado aquí: http://www.eleinmec.com
Quiero que mi circuito activa el botón de disparo para un momentos y repetir este cada cierto período hasta batería descargas o apague todo, y el intervalo entre tomas debe ser personalizable. En realidad hay tres resistencias en el circuito variable porque R1 parece ser la suma de dos de ellos. Con algunos simples cálculos he obtenido los valores correctos para las tres resistencias. He usado T_espacio para el tiempo de contacto y T_marca para el intervalo, de hecho si revisas las fórmulas con R1 variable entre 2,2 K, alrededor de 102 K (2.2K + 100 K) y R2 igual a 470 ohmios que encontrarás que T_espacio resulta para ser 0,3 segundo fijada y T_marca varía de unos 2 segundos para unos 70 segundos. Es muy raro hacer timelapses con más de 70 segundos entre tomas, porque con ese tiempo también auguraban lento parece moverse demasiado rápido en el video final.
Se puede ver el circuito en acción con el applet de Falstad. No funciona muy bien en la simulación (pheraps porque segundos son demasiado largos intervalos para este simulador) pero mi circuito funciona bien.

Aquí tienes la lista, tenga en cuenta que ya tenía algunos de ellos (como la resistencia variable), así que elegí estos, pero tal vez usted puede encontrar una combinación diferente de valores.
Resistencias:
100 kohm resistencia variable mejor (logarítmica)
470 ohm
220 ohmios
2.2 kohm
Condensadores:
cerámica de 10 nF
10V 1000 uF electrolítico
Y también:
un optoacoplador PC817 (pero probablemente también un transistor NPN como el PN2222A es bueno)
un IC NE555
un 3,3 v regulador de voltaje L78L33 (con dos no esenciales condensadores, uno 100 nF y la otra 330 nF)
un LED
un sostenedor de batería, mejor con los cables
y un interruptor de
