El TIRR (muy simple lapso de tiempo IR remoto) (7 / 20 paso)

Paso 7: me encanta enrutamiento...

Si no eres capaz de grabar una placa de circuito es bastante sencillo de usar una Junta de soldadura de prototipo. Sólo de la soldadura de los componentes en el tablero y conectar los contactos adecuados.
En Fritzing podría diseñar su circuito en un protoboard y luego organizar los componentes en una pcb. Puede dibujar sus rastros o dejar que el programa auto-ruta ellos.

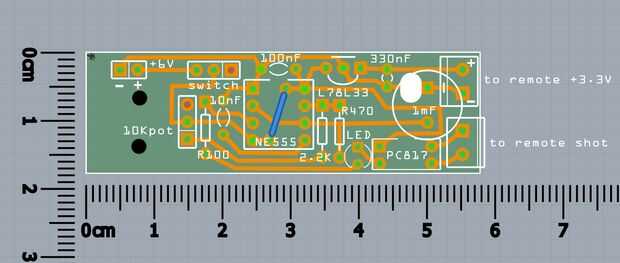

Esta es la imagen del pcb terminado. El programa imprimirá para usted el pdf con rutas para grabar (atención para elegir el derecho uno, hace de Fritzing para usted la imagen duplicada también). PDF es útil porque usted no tiene que preocuparse por las medidas de impresión. He retocado la imagen y añadir algún circuito idéntico en la misma hoja para que los pueda mantener en reserva.
