Paso 4: Conexiones y cableado
Las conexiones no eran trabajo fácil y además no tenía un escudo para Arduino. Actualmente, el código requiere:

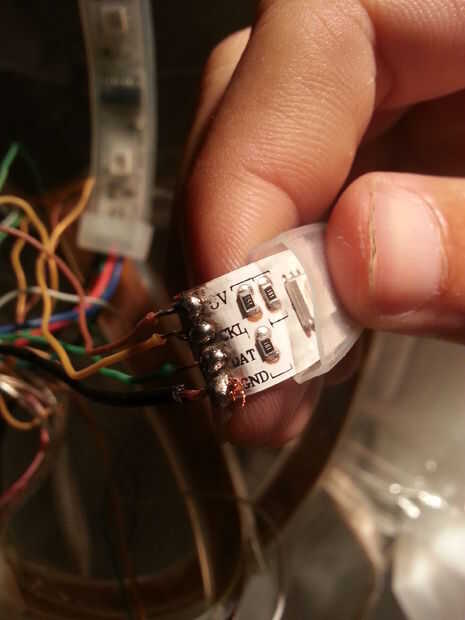

Rojo + 5V cable de las tiras a su 5V fuente de alimentación (6V en mi caso...).
Tierra (Negro) de los cables con cualquier conector de tierra del microcontrolador (esto es para datos y energía de la tierra)

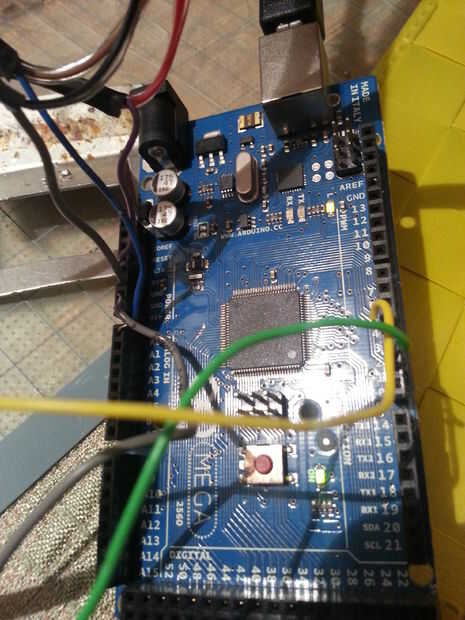

TODAS las conexiones de DI (DAT) de todas las tiras para Arduino Pin 2;
TODAS las conexiones de CLK (CK) de todas las tiras a Arduino del Pin 3;

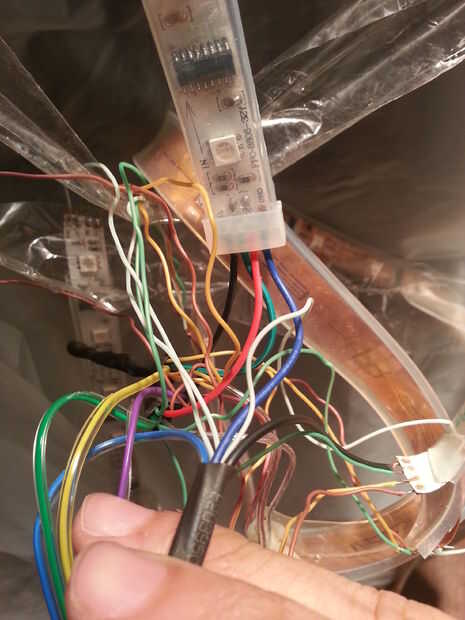

Ahora se trata de una sola tira. Sin embargo he usado muchas (6 tiras en total de diferentes longitudes de alrededor de 6 pies) tiras así que tuve que conectar todas estas tiras paralelas antes de conectarlas a la energía, de tierra, Di o Clk.
Medidor (control velocidad)

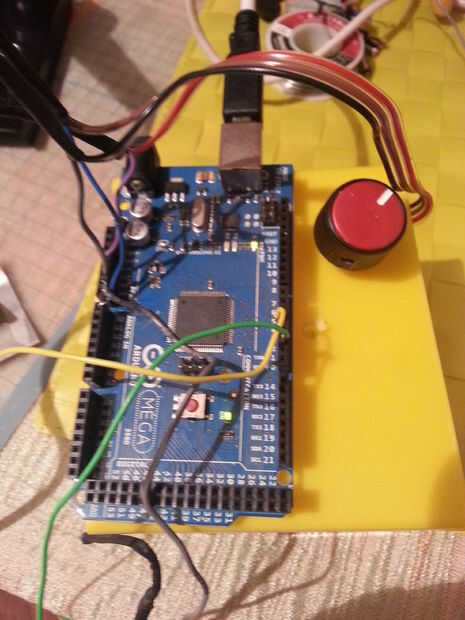

Conectar el pote a 5V y GND. el pin central del potenciómetro debe ir al pin Arduino A0.
Conectar alimentación de 9V a tu Arduino o utilizar la alimentación para poder Arduino.
