El transmisor de FM final (largo alcance Spybug) (12 / 15 paso)

Paso 12: Versión de protoboard

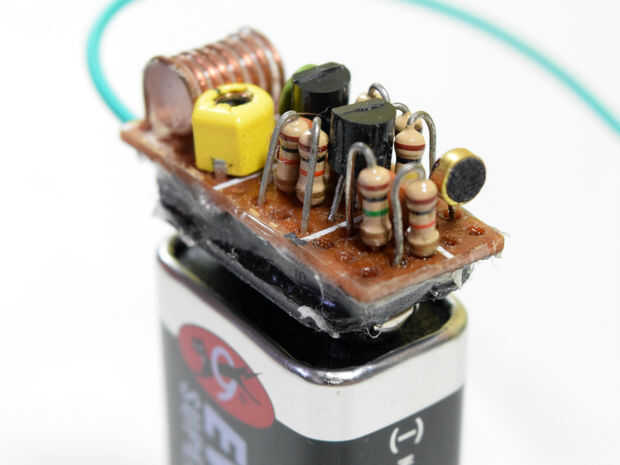

Recientemente, las personas han estado preguntando me si es posible realizar este proyecto sin tener que fabricar un PCB. La respuesta es sí. De hecho, construí mi primer transmisor de FM en un perfboard. Supongo que algunos son nuevos en esto, no te preocupes yo estoy aquí para enseñarte.

________________________
La respuesta es un "Perfboard / tablero de prototipo. Es un PCB diseñado para los circuitos de creación de prototipos. Hay tres tipos de perfboards, el que se adapte a nuestras necesidades es la versión de matriz de puntos. Si eres nuevo en esto, hace revista tiene práctico tutorial de YouTube.
