El transmisor de FM final (largo alcance Spybug) (2 / 15 paso)

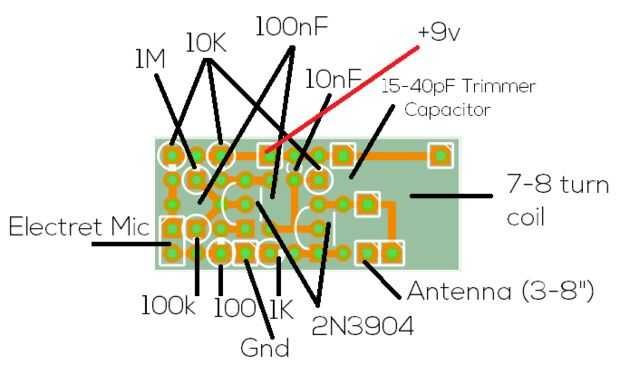

Paso 2: PCB y esquemas

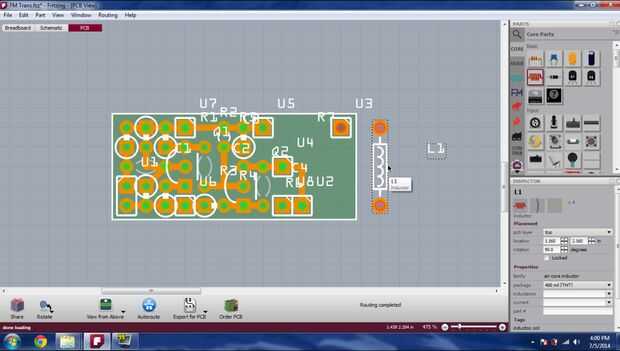

Diseñé un compacto diseño de PCB para circuito de transmisor de FM de arte cisnes miniatura usando Fritzing. Utilice este paso como su referencia para el montaje.

_________________________

Sobre el circuito: Estas es la descripción exacta de arte cisne, autor del circuito, "este transmisor miniatura es fácil de construir y puede ser recogido en cualquier receptor de FM estándar. Tiene un rango de hasta 1/4 de milla o más. Es ideal para monitoreo, bebé escucha y naturaleza la investigación de la habitación"

_________________________

Enlace de descarga: https://docs.Google.com/file/d/0BwP5mrDBOvNYaHFnME...
