El transmisor de FM final (largo alcance Spybug) (4 / 15 paso)

Paso 4: Desarrollar el PCB

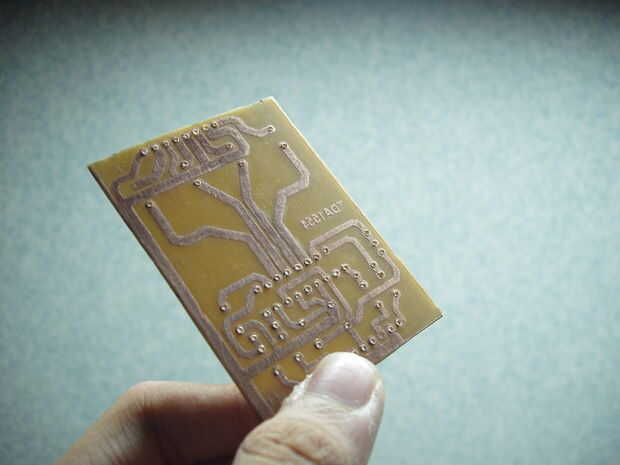

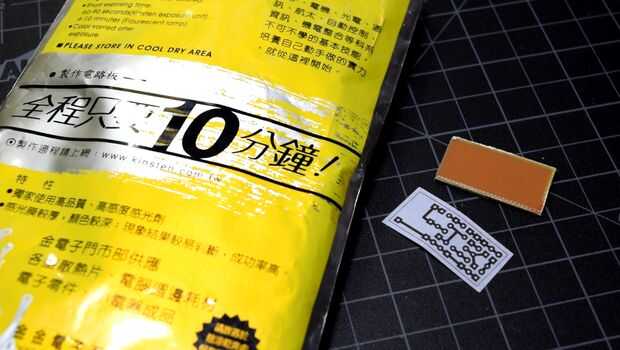

Estoy usando algo lo que llama presensitized de PCB de fabricación, es diferente de la técnica de transferencia de tóner. Si no estás familiarizado con PCB presensitized, mejor ir con el método de transferencia de tóner.

___________________________

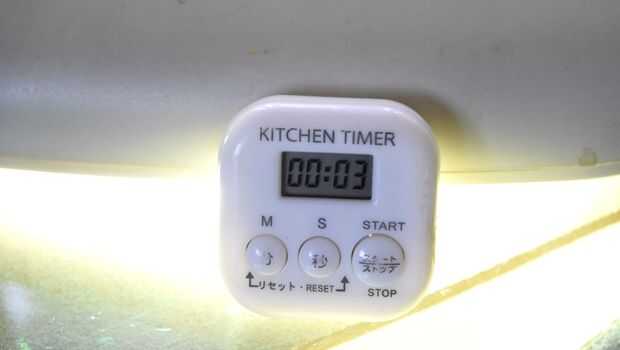

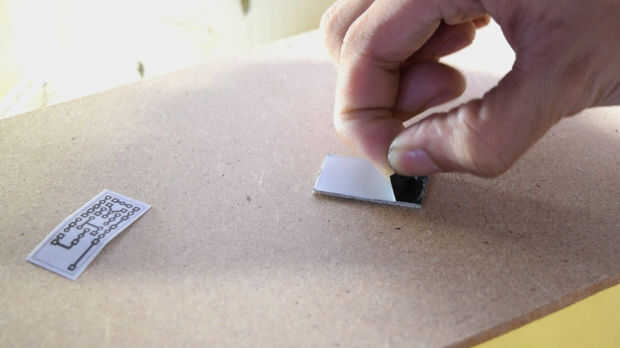

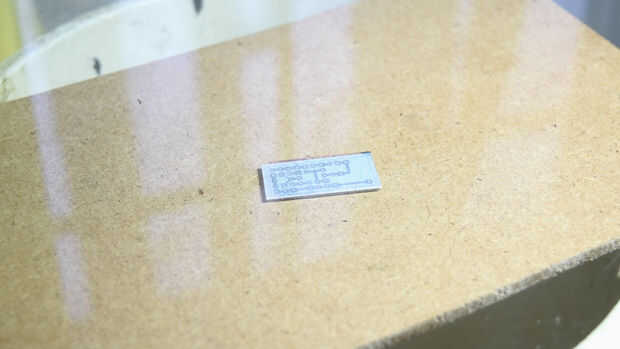

Presensitized PCB: Mina exponer directamente a una lámpara fluorescente de 10W durante 5:20 minutos y luego utilizar una solución diluida de hidróxido de sodio para desarrollar la placa expuesta.

___________________________
Aquí está un tutorial separado para la fabricación de PCB:
