El último ATX alimentación fuente Mod con carga puertos USB (7 / 9 paso)

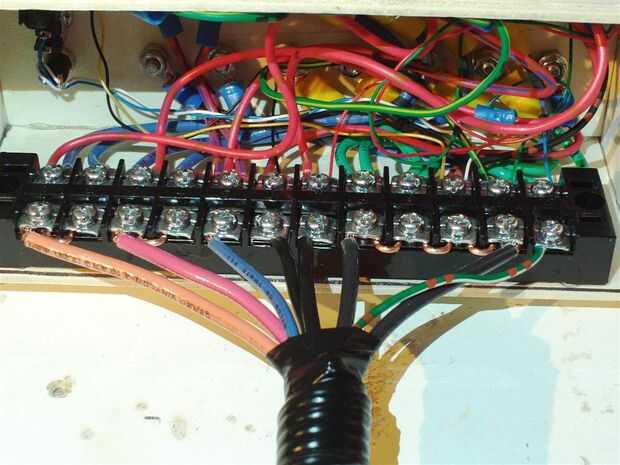

Paso 5: Cable hasta la fuente de alimentación

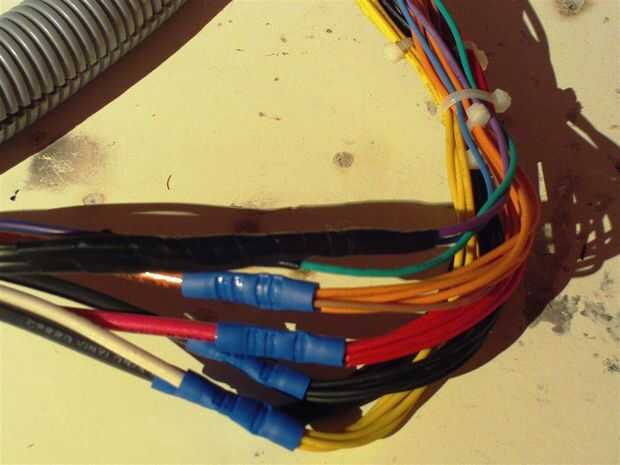

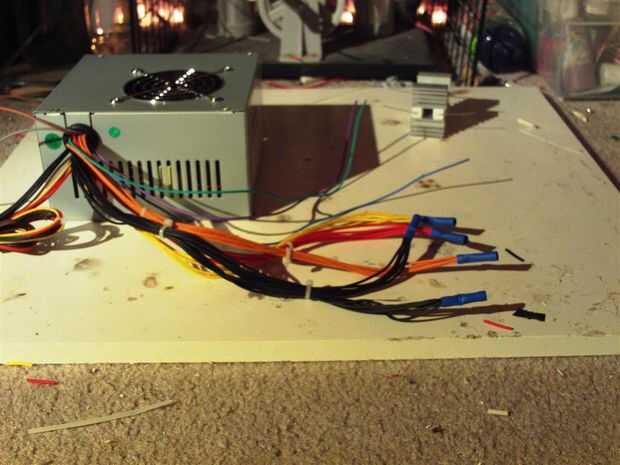

Los viejos conectores deben ser eliminado y reemplazado con unos empalmes de tope. Porque los cables son delgados y se puso a un montón de corriente tenemos que manojo de varios alambres, por lo que controlará la corriente. Dejé los conectores molex de 4 pines en que los podía utilizar para probar unidades de computadoras antiguas.
Fuentes de alimentación ATX tienen una carga mínima que debe incluirse en la alimentación. Mina es necesario .3A en el 3.3v línea 1A en la línea de 5v y 1A en la línea de 12v. Yo utiliza resistencias para el 3.3 y 5v líneas y un mini refrigerador para la línea de 12v.
La fórmula para calcular la el tamaño de la resistencia es resistencia = los voltios / amperios.
Necesitaba 11 ohmios para los 3.3v línea y la más cercana disponible resistencia 10 ohmios que da .33a y una resistencia de 5 Ohm era necesaria para la línea de 5v.
La fórmula para calcular la potencia es Watts = voltios * amperios que da algo más de 1W para la 3.3v línea & 5W para la línea de 5v.

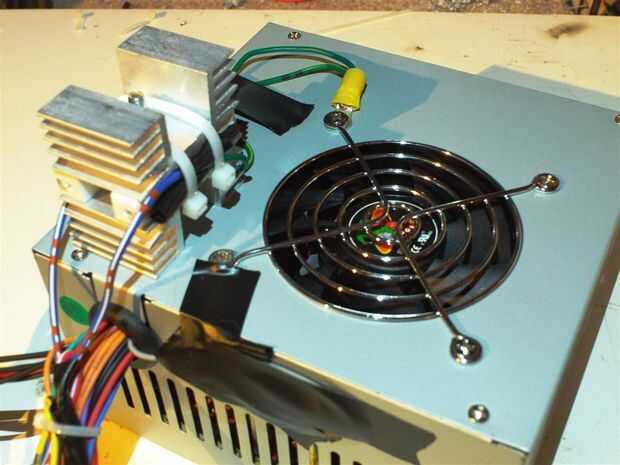

Usted debe usar un resistor que es dos veces la potencia que necesita para ayudar a mantener a la temperatura. Utilizar resistencias de 10W para ambas líneas. Se montan entre dos grandes TO-220 disipadores de calor que eran superglued al caso que mantiene las resistencias por debajo de F. 110o
