Paso 2: Hardware
Decidí usar el siguiente hardware para el tracker:
- Xadow Main Board: http://www.seeedstudio.com/depot/Xadow-Main-Board-...
- Xadow Breakout Board: http://www.seeedstudio.com/depot/Xadow-Breakout-p-...
- SIM800L módulo GSM: http://www.aliexpress.com/item/Smallest-SIM800L-GP...
- Altavoz pequeño
- Pequeño micrófono (extraído de un kit sin manos de viejo)
- 10k resistencia
- Algunos cables
Tenga en cuenta que hay muchas otras opciones disponibles y elegí estos porque tenía disponibles (y en el caso del módulo GSM - costará)

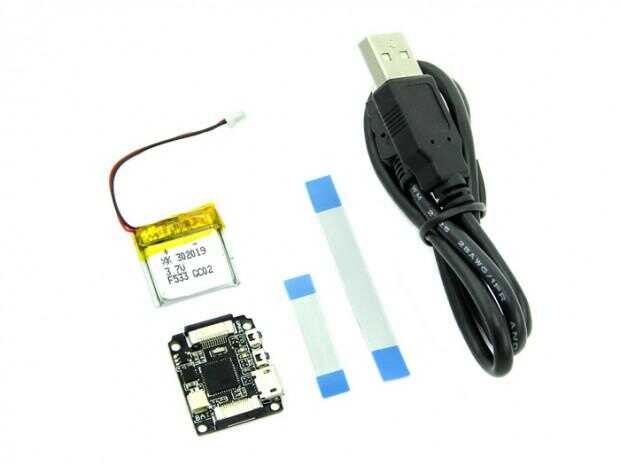

Placa principal Xadow
El Xadow Main Board es una placa de microcontrolador basada en el controlador ATmega32U4 con 32k de flash y es compatible con el Arduino Leonardo. La junta puede ser alimentada ya sea por la conexión USB o una batería de litio (incluida) y por lo tanto, se puede utilizar fácilmente como un portátil.

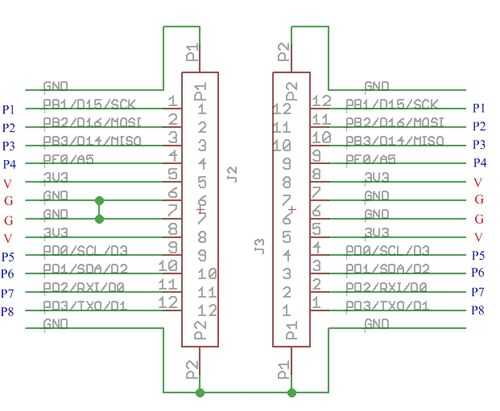

Los módulos Xadow cascada entre sí mediante cables FFC. Puesto que los pines en el módulo no están explotados, necesitamos utilizar un módulo de breakout que explota los pernos de RX/TX y nos permite conectar con el módulo SIM800L.
También, puesto que el módulo es compatible con el Arduino Leonardo, tiene dos puertos serie (uno a través de USB) y otro en pernos de RX/TX que hace más fácil depurar los bocetos de arduino.

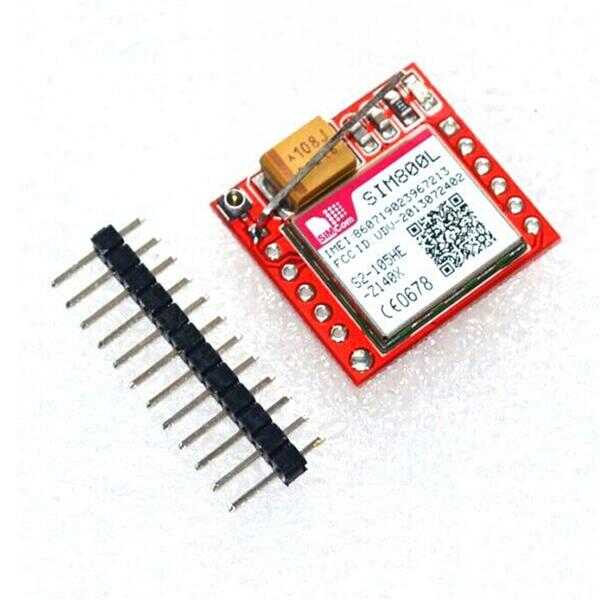

Módulo GSM SIM800L
El SIM800L es un módulo GSM/GPRS cuatribanda, con eficacia haciéndolo utilizable en todo el mundo. Tiene las siguientes características:
- Quad-Band GSM/GPRS
- Audio entrada y salida
- Serie TTL compatible
- EN el comando Set
- Voltaje de funcionamiento: 3.4 a 4.4 voltios
- Función incorporada que proporciona GSM basado en localización (latitud, longitud)
SimCom ha proporcionado mucha documentación sobre las mejores formas de usar estos módulos y Adafruit amablemente aloja todos ellos para nosotros:
- Hoja de datos: http://www.adafruit.com/datasheets/sim800h_hardwar...
- Manual de comandos AT: https://www.adafruit.com/datasheets/sim800_series _...
- Nota de aplicación de TCP-IP: http://www.adafruit.com/datasheets/sim800_series_t...
- Nota de solicitud de IP: http://www.adafruit.com/datasheets/sim800_series_i...
- Nota de aplicación SSL: http://www.adafruit.com/datasheets/SIM800%20Series...
- Nota de la aplicación de correo electrónico: http://www.adafruit.com/datasheets/sim800_series_e...
También han creado una biblioteca fácil de usar: https://github.com/adafruit/Adafruit_FONA_Library
