El último, resistente, apilable, prueba de la bala, extremo vio caballos! (9 / 15 paso)

Paso 9: Montaje #1 en la parte superior

Hay racimos de hacerlo definitivamente. Como el Llanero para la mayor parte de este proyecto, tuve que averiguar una forma de hacerlo solo. Aquí vamos!

NOMENCLATURA DE GRAN NOTA!

Izquierda y derecha son siempre como se ve de pie junto a la mesa de trabajo y mirando hacia la parte superior de la sierra caballo.

El punto largo se refiere a la dimensión más larga de la parte inferior ángulo de la pierna.

Configurar

Instalar a un piloto de tornillo para un tornillo de la mampostería seca de 3" en uno de mano, taladro eléctrico y un #2 que Phillips punta en el otro. El piloto de tornillo solo necesita extender aproximadamente 2 pulgadas o menos, no toda la longitud del tornillo.

Conecte ambos taladros y ponga a un lado.

Cortar cuatro piezas de madera contrachapada de 1/4" de 2" x 6" para ser utilizado para las cuñas.

Establezca una abrazadera de tornillo de mano grande en un lado.

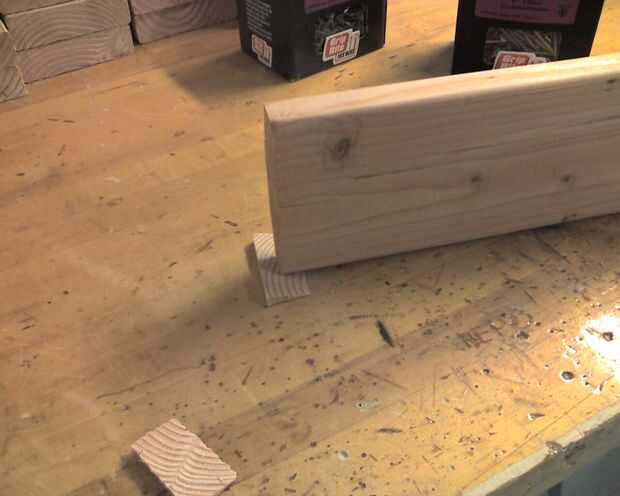

Establecer una de las cuñas de Bonus gratis #2 a un lado (esto apoyará la parte superior, mientras que se enrosca a las patas primeras y terceros.)

Asamblea

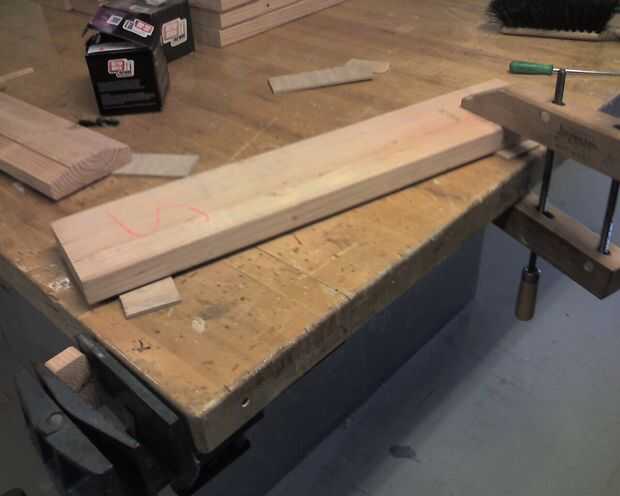

Establecido la pierna en dos de 1/4" cuñas de madera contrachapada con la punta larga! Colocarlo por la parte superior de la pierna es accesible para el taladro eléctrico. Sujetar a la mesa en una esquina.

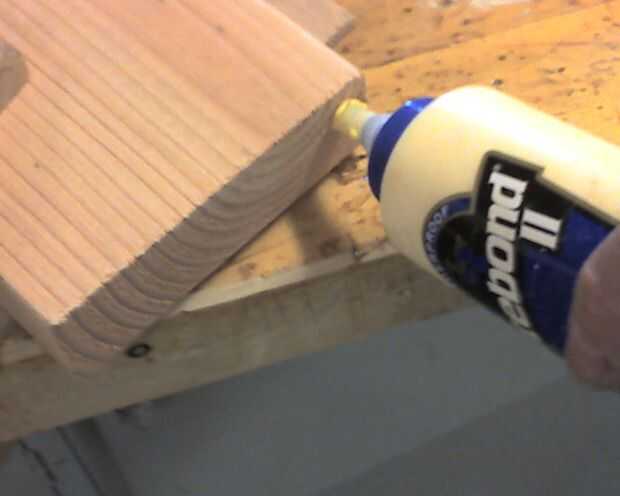

Aplique pegamento en la parte superior (extremo cuadrado) de la pierna.

Coloque la tapa sobre el borde, con el extremo izquierdo a medio camino encima de la cuña.

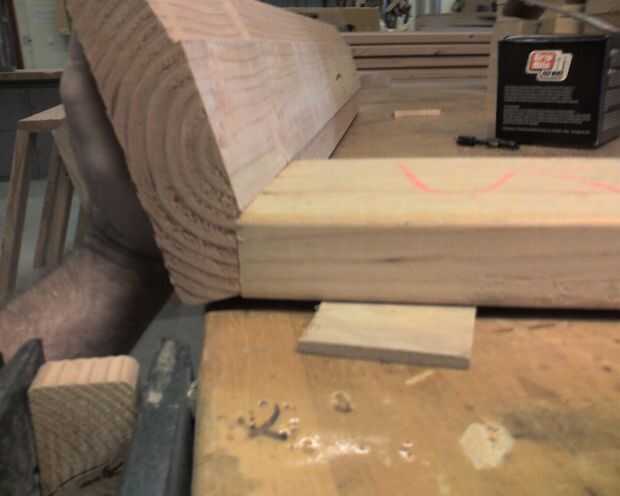

Coloque el otro extremo de la parte superior de la pierna, por lo que el labio está descansando en la cara superior de la pierna y tanto el final de la parte superior y el lado de la pierna, están alineados.

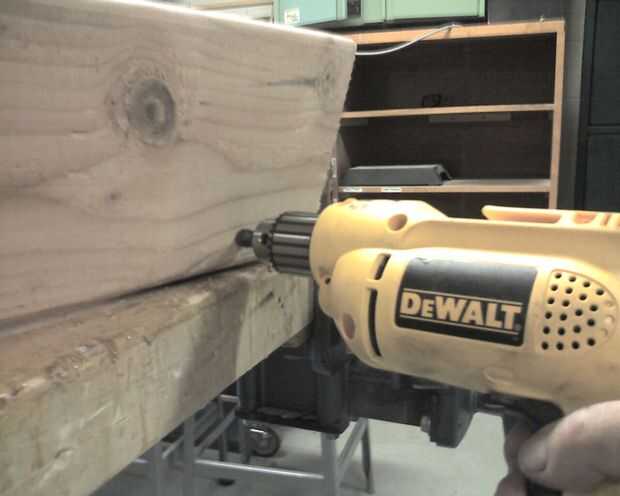

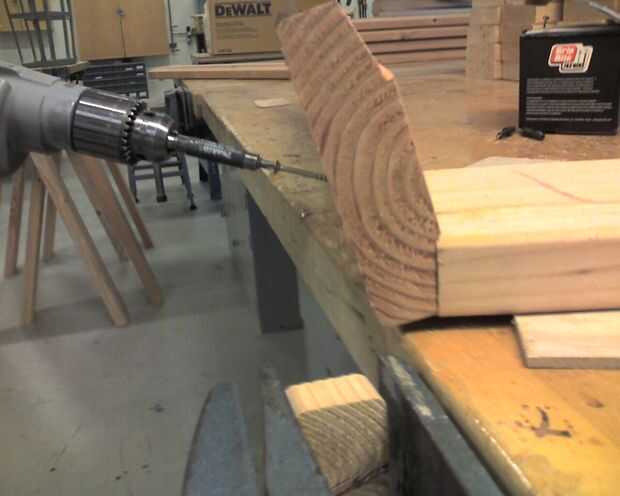

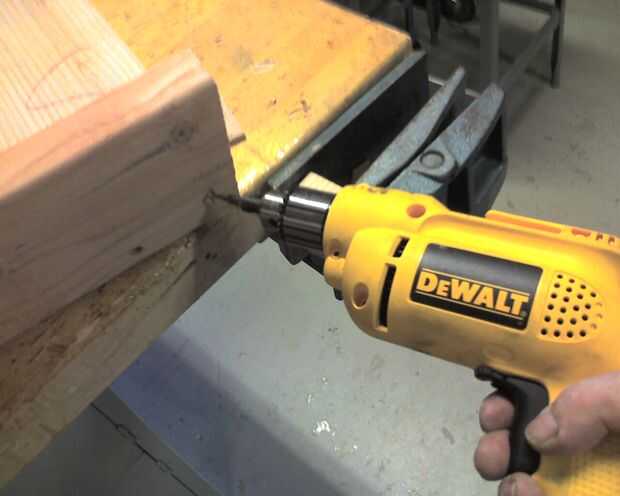

Sostiene la parte superior contra la pierna para que el ángulo es cuadrado y al ras, taladre un orificio guía de 3-1/4 pulgadas desde el extremo y cerca de una mitad pulgada encima de la mesa de trabajo.

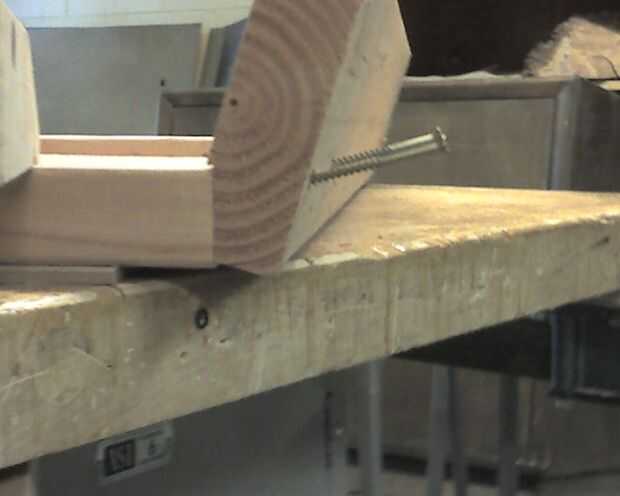

Mientras sostiene la parte superior contra la pierna, inserte un tornillo en el agujero piloto y utilice el otro taladro, el tornillo del fregadero. La parte superior del tornillo debe estar por debajo de Ras. Usted puede ahora suelte la parte superior.

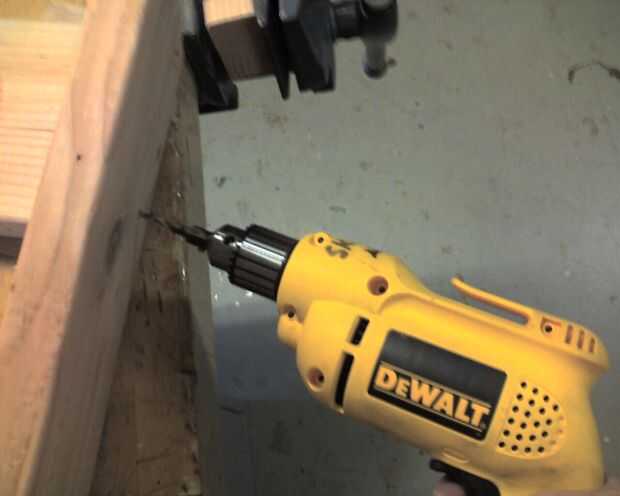

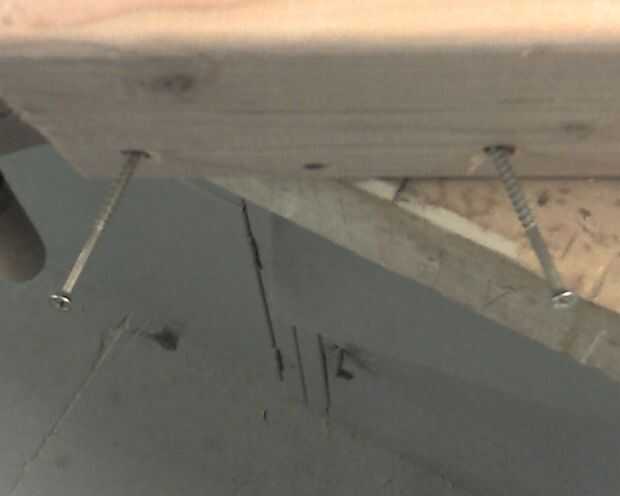

Perfore dos agujeros más en aproximadamente las dos esquinas superiores de la pierna y ponerlos en un ángulo. Los tornillos se mantienen mejores si son grano ligeramente cruzado en lugar de paralelo al grano como la primera. Vea las fotos para una mejor idea.

Asegúrese de que la parte superior se tira al ras contra la parte superior de la pierna.
