Paso 6: Construir la linterna
No te molestes en leer lo siguiente si usted está buscando en las fotos; es lo mismo que la descripción de mouseover.

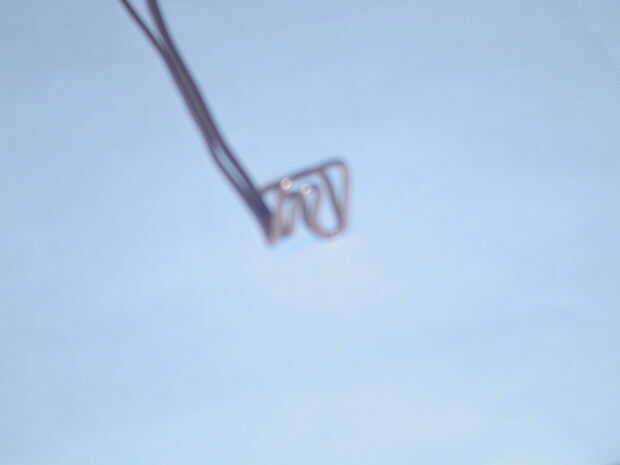

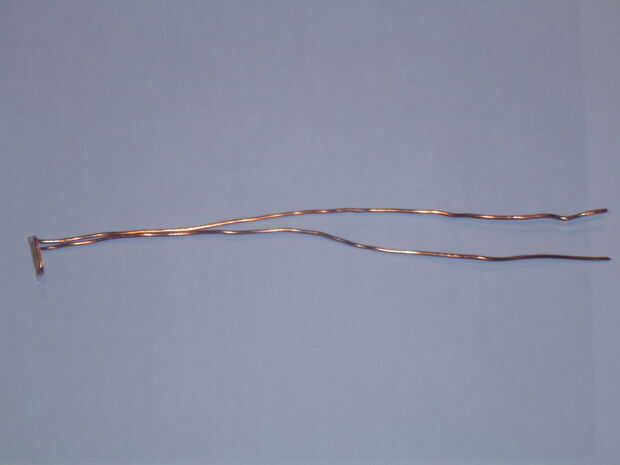

Cortar un trozo del alambre grueso por lo menos 30 cm largo (si es demasiado larga que se puede cortar más adelante). Dóblelo a la mitad donde está el centro y doblar hacia atrás a lo largo de sí mismo. Doblar la parte donde se dobla en forma serpenteante que se forma un área plana. Esto se pega sobre una superficie plana.

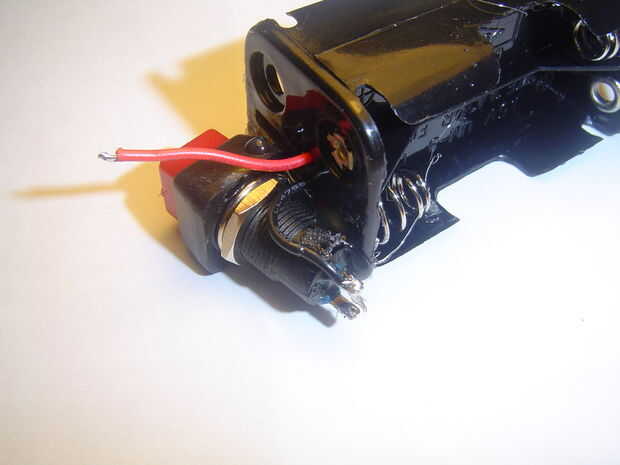

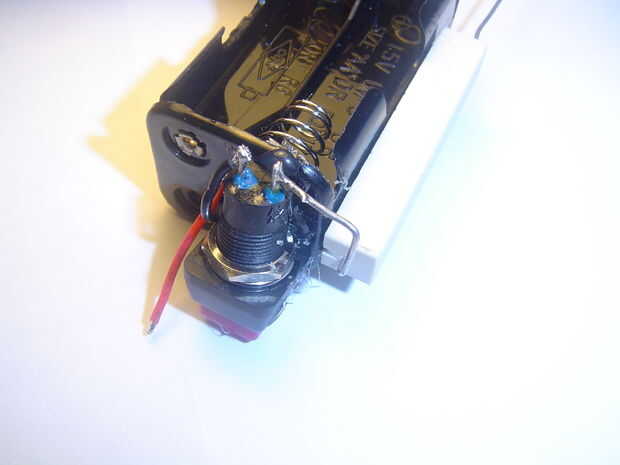

Encontrar su no-PCB-montaje en cambia y péguelo en su lado encima de la batería. soldar el cable a tierra de la batería a uno de los terminales.

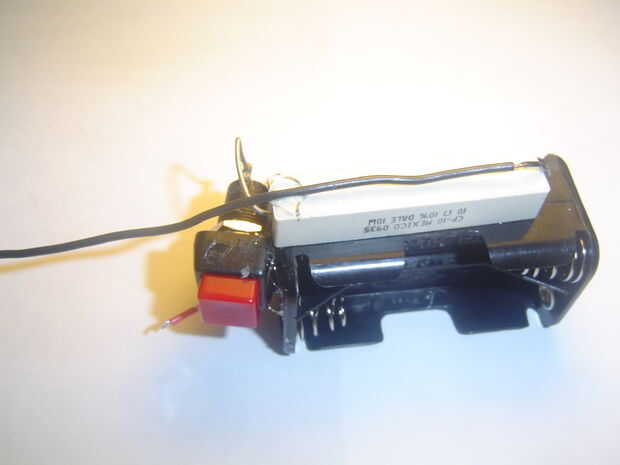

Toma su resistencia (o alta potencia LED circuito del conductor si usted construye uno, que se recomienda para la eficiencia) y pegar por el lado de la parte posterior de la batería. Dobla uno de sus cables a la otra terminal del interruptor y soldar allí.
Cortar un trozo de alambre por lo menos 25 cm de largo. Uno de los extremos de la tira y soldadura al otro cable de la resistencia, que puede ser interrumpida.

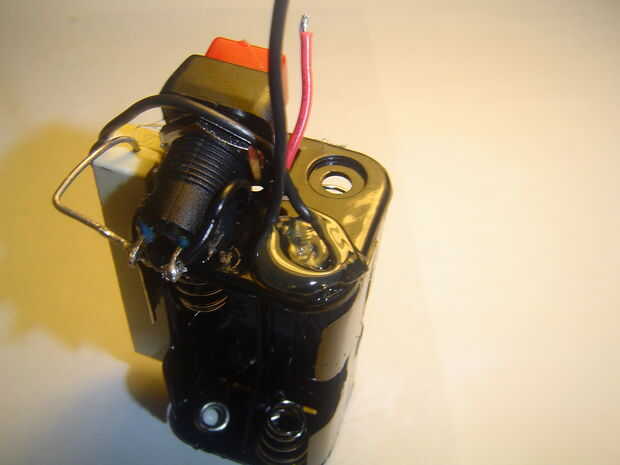

Doblar el alambre sobre el interruptor en la parte de la batería al lado del interruptor. Tuerza el alambre en un lazo más de la mitad de los restantes la superficie y doblar el extremo hacia arriba.
Levante lazo, aplicar una gota de pegamento caliente y apretar el lazo. Mántengalo en esa posición hasta que el pegamento se haya enfriado.

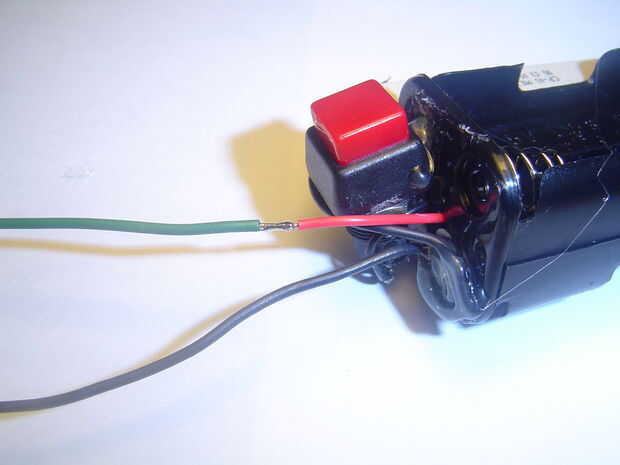

Cortar otra longitud de cable aislado al menos 12 cm de largo, un extremo de la tira y soldar un extremo al cable positivo de la batería.

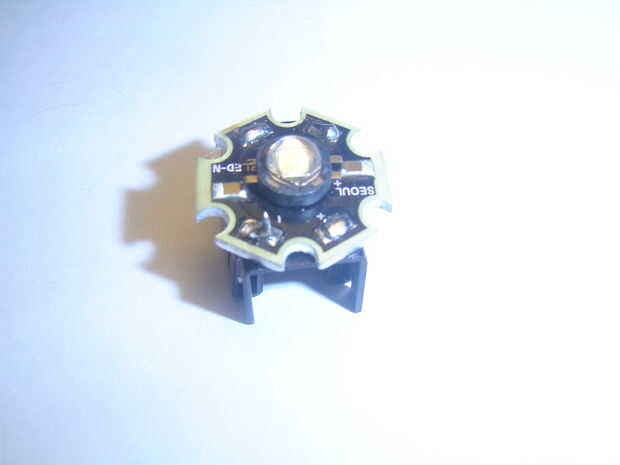

Encontrar el LED y el disipador de calor pequeño. Aplicar una muy pequeña cantidad de grasa del disipador de calor para el disipador de calor y presione el LED en la parte superior.

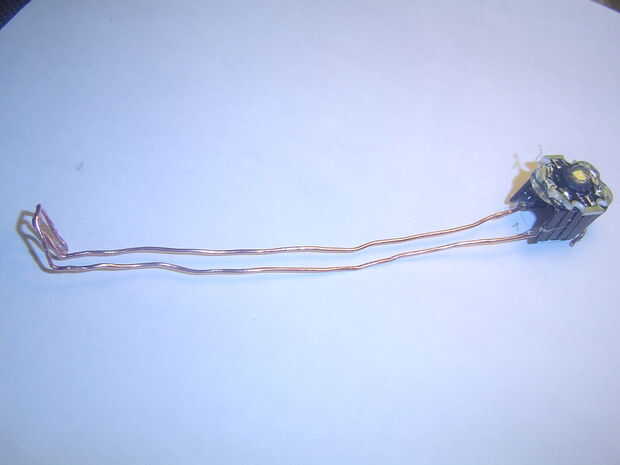

Recoger lo alambre grueso trenzado que hicimos anteriormente y pegue los dos extremos a través de partes del disipador de calor. Corte suficiente cable para que usted puede colocar el extremo del alambre en el extremo de la batería y todavía tiene los cables alcanzar el LED. Pegamento caliente el cable con el disipador de calor en varios lugares y pegamento caliente los bordes del LED para el disipador de calor.

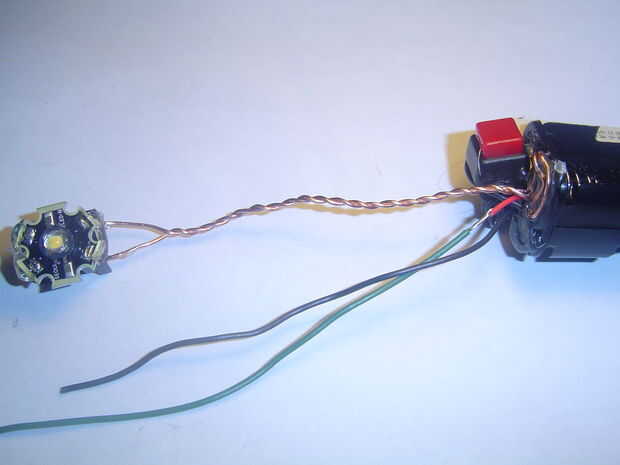

Aplica una gota grande de pegamento caliente a la superficie restante de la parte superior de la batería. Empuje el extremo trenzado del alambre de soporte LED y espere que se enfríe. Luego, sujete el extremo del LED con los alicates y retorcerlo hasta que se parece a la imagen.

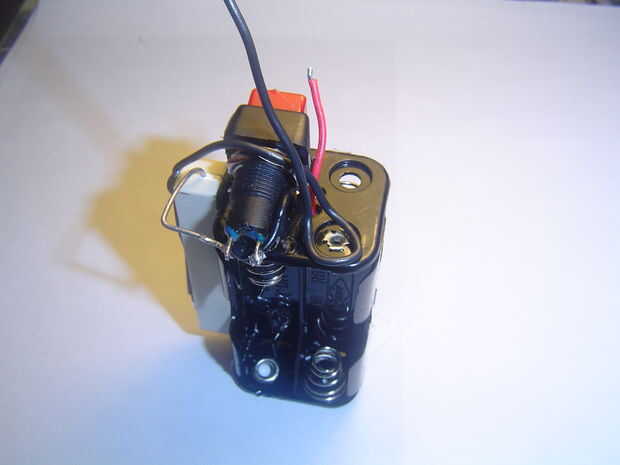

Soldadura tres cables del conector de la siguiente manera: uno para el alambre del portador positivo de la batería, para el alambre del portador de negativo de la batería y otro para el terminal del interruptor donde la resistencia es. En la imagen los colores (en orden) utilizan para estos fueron rojo, negro, amarillo. No fue utilizado el cable azul. Pegue el conector por el lado de la batería sea el enchufe en la parte inferior.

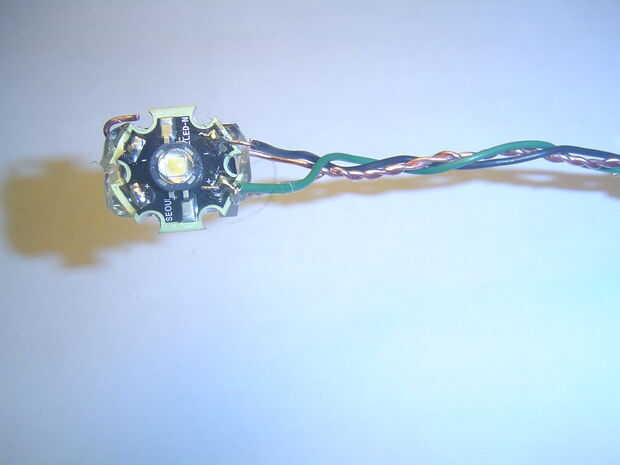

Por último, envolver los dos cables del LED alrededor del tallo de LED y soldarlos a sus terminales correspondientes.
