El uno-equipo huevo - un huevo de Pascua jugando la melodía del título The a-Team si lo agitas! (2 / 6 paso)

Paso 2: Haga las tripas

Las entrañas del equipo a huevo se componen de sólo unos pocos componentes electrónicos. El cerebro es que un cual de microcontrolador Picaxe M08 puede ser programado fácilmente para reproducir música. La capacidad de hacer el sonido ya está implementada en el chip. Está programado en un dialecto BASIC fácil. Como se puede ver en el paso 3 el código es sólo 5 líneas.

Para hacerlo "cantar" tienes que añadir un altavoz piezoeléctrico (también es posible añadir un altavoz, pero el efecto también uso un piezoeléctrico). Para que sea razonable para los movimientos (temblor del huevo) añadí un interruptor de inclinación.

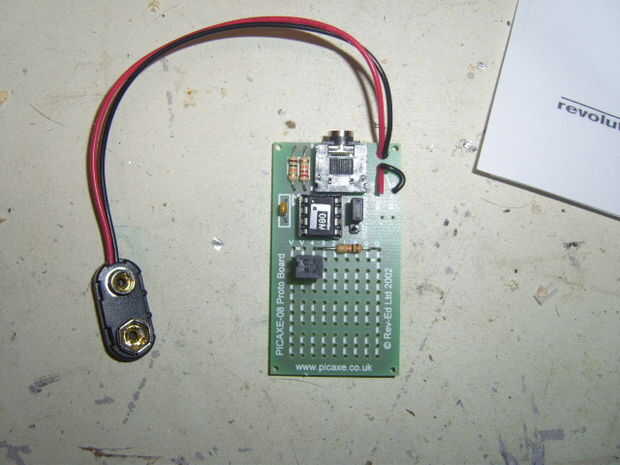

En primer lugar hacer el Picaxe-08 Proto Board siguiendo las instrucciones de la Enseñanza de la revolución .

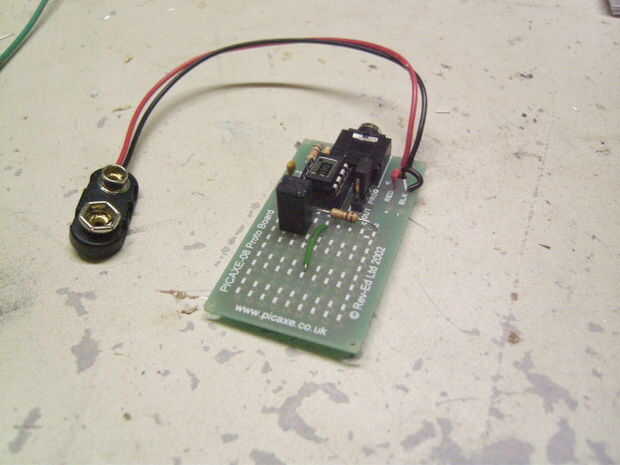

Luego, agregue el modificador inclinación entre V (+ 5V) y el Pin 4. También tienes que soldar el desplegable de resistencia (10k) entre el Pin 4 y G (bus de tierra o 0V).

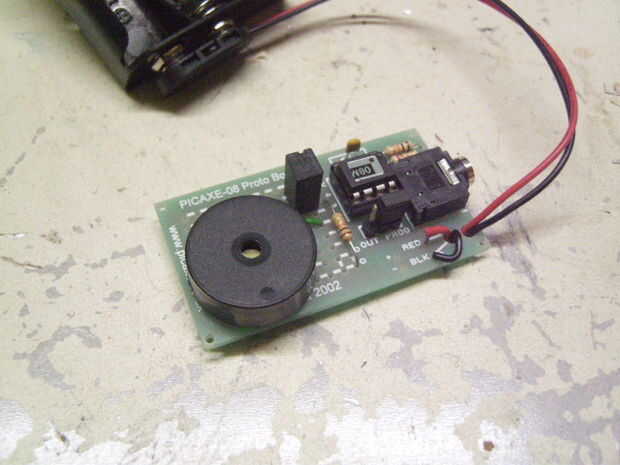

Para conectar el altavoz piezoeléctrico Pin 2 he añadido un pequeño alambre entre el Pin 2 y la trayectoria que conduce (ver imagen). Luego de la soldadura el altavoz piezoeléctrico entre la ruta donde los extremos del cable y G. eso es todo para soldar. Fácil, ¿no? Vaya al paso siguiente para programar el cerebro.
