Paso 2: Cortar y unir EL cable de
No importa qué proyecto tienes, más pronto o más tarde tendrá que cortar el cable por lo que tiene la longitud correcta.
Ya que no nos gusta la basura cara mostrará y explicar cómo usted puede cortar y EL alambre.
Si sólo desea agregar un conector o los cables normales para les, compruebe este Instructable agradable:
Una palabra de ADVERTENCIA:
Algunas personas les gusta utilizar sus dientes para quitar aislamiento de alambre, yo no puedo recomendar esto para EL cable como el material de fósforo no es rally saludable - por lo menos.
Si eres tonto lo suficiente como para intentarlo de todos modos Prepárate para un sabor desagradable en la boca que puede durar varios días - no me preguntes acerca de los riesgos de salud, apenas no lo intenta ;)
Piensa que necesites:
Agudo y puntiagudo cuchillo - debe ser afilada hacia la punta
Soldador con una punta de la aguja - los para pequeña electrónica es bueno también no usan una estufa de leña de 100W ;)
Tubería del diámetro correcto del encogimiento del alguna cinta adhesiva transparente o clara del calor
2k pegamento (claro)
"Manos" - estos poco fijar soportes para hacer reparaciones de soldadura, con una lupa son preferidos
Multímetro o algo para comprobar la resistencia/continuidad.
La mejor manera de cortar EL alambre es usando un cuchillo con una hoja delgada, cuchillo del exacto, cuchillo para cortar alfombras...
Usando cortadores de alambre a menudo significa deforma el alambre bastante mal y eso lo hace la Unión más complicada que la necesaria.
Hay dos maneras de hacer una conexión para EL cable, la rápida y sucia y la forma correcta - sólo voy a entrar en los detalles de la última...
Si estás leyendo esto supongo tampoco apenas comencé a utilizar EL alambre o tienes un montón de extremos y quisiera saber cómo hacer uso de ellos.
Una vez que tienes un presentimiento de la longitudes o alambre que necesita para su nivel de aptitudes no necesita desperdiciar mucho material, ahora que yo sugiero para usar más bits que sea necesario para que sea fácil.
Comience por cortar la capa exterior de plástico, primero un corte alrededor de en el punto donde eliminas todos, luego longitudinal hasta el final.
De 1,5 cm a hacer aquí.
Pelar el plástico forma y tenga cuidado de no para romper el cable de corona fino que está justo debajo de él.
En algunos casos, como el mío, el alambre de corona es dentro del tubo interior y el exterior es solo para cambiar el color, así que:
Una vez retirada la capa de color hacer el mismo corte en el tubo interior.-cuidar de los alambres de la corona y comprobar con una lupa donde se encuentran.
Generalmente es una envuelta o dos en paralelo en una línea recta.
Si el alambre es como esta es mejor dejar unos mm de la tubería interna.

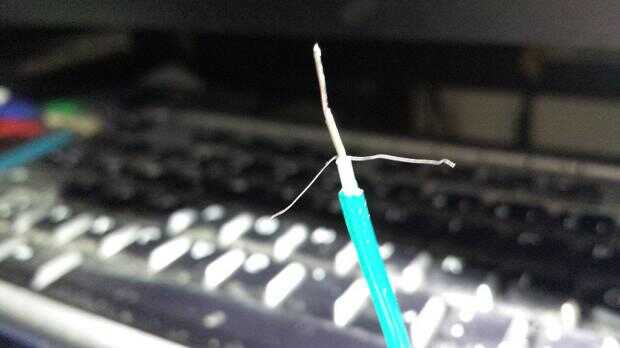

Desenrolle el cable de corona hasta el corte y doblez hacia atrás un poco.
Raspar EL material de corte withoug a través del cable interno - no te preocupes demasiado que es un alambre sólido.
Si es muy grueso, giro EL material después de hacer una ronda de corte y tire el alambre interno - hecho con el duro poco ;)
Ahora puede soldar los extremos de los, corte a la longitud y soldar un conector a él - la polaridad no importa como utilizamos AC.
Una vez que el conector está en que os recomiendo usar pegamento k 2 y para reducir el tamaño del tubo del encogimiento del calor antes rock duro, de lo contrario puede que tenga que usar dos capas de tubo para la conexión no se dobla fácil.
Uniendo EL cable es el más interesante ya que permite cambiar el color a lo largo de la longitud de su cable.

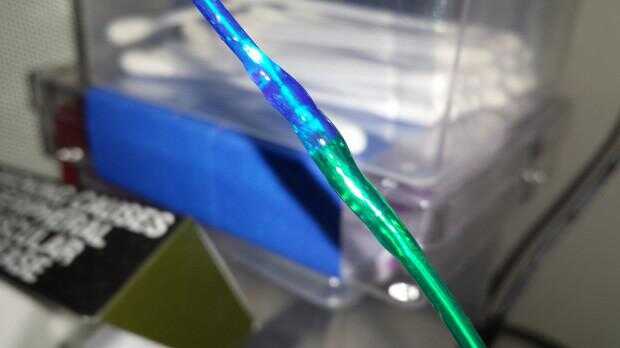

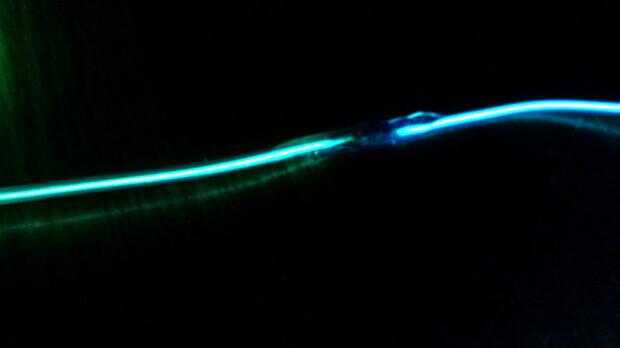

Aquí está la foto de los cables se unieron una vez más, uno en azul, el otro en verde:
Más tutoriales en la red proporcionan una conexión apropiada pero dejan una "enorme" brecha entre los dos colores debido a la forma de hace la articulación real o porque utilizan conectores para el trabajo.
Utilizar una técnica similar a lo que algunos de ustedes ya pudieran utilizar para trabajar con cable de antena de HF.
Lo que usted necesita:
Igual que arriba ;)
Tomar dos hilos preparados en la parte de arriba.
Sólo podría soldar los alambres internos juntos tan cerca como sea posible y poner el cable de corona sobre él después de cubrir con alguna cinta - no recomiendo así como el resultado es bastante feo.
Pruebe como esta:
Tomar las piezas sobrantes de la material de la capa de color como base para la longitud máxima de la brecha con que puede trabajar.
Por ejemplo, un trozo de 2cm significa que puede cubrir una Junta de 2cm, mientras que 5mm puede cubrir 5mm a menos que utilice varios pedacitos.
Corte los alambres internos para que sean más cortos que le sobras EL soldado una vez.
Prefiero aquí tienen unos milímetros de tubería interna intacta donde termina el cable de corona y unos pocos mm del material EL-revisar las imágenes.

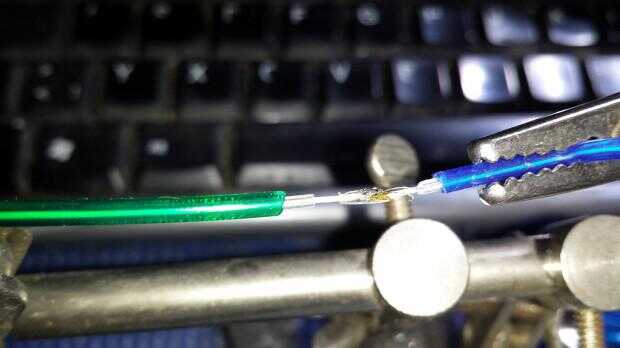

Soldarlos junto con como poco solapamiento posible, alrededor de 2mm son suficientes para la buena fuerza.
Si tienes EL alambre grueso podría ser capaz de usar los bits sobrantes de la materia phosphpric.
Cortar el sobrante a lo largo - ver ¿por qué dije girar antes?
Como la broca soldada más gruesa puede cortar material de media para el cambio de diámetro en el interior - no tienes que si un finlandés perfecto casi no es necesario (a menudo puede ocultar la imperfección en la parte posterior).
Coloque ambas partes sobre el alambre interior y cortar de manera que se encajan perfectamente en el espacio.
Por supuesto esto es totalmente opcional, un espacio de 2mm en la parte encendida una vez que ya no debe ser un gran problema.
Si estás contento con el resultado, tomar ellos otra vez y usan una pequeña cantidad de pegamento k 2 para ponerlos en lugar seguro - deje que el pegamento antes de continuar. Esto también proporcionará el necesario aislamiento para el cable de corona.

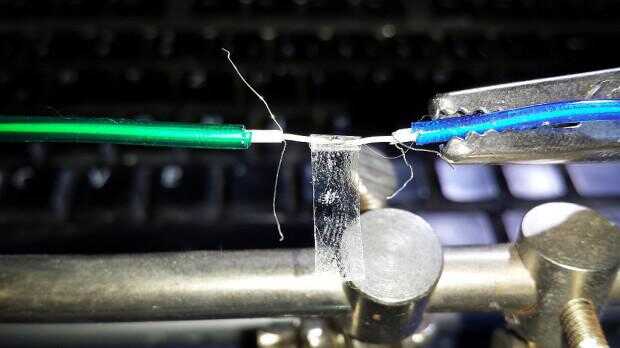

Yo no se molestó con el alambre de 3mm para conseguir las cosas que brillan intensamente en y utiliza cinta adhesiva para el bit de la aislamiento.
Tenga en cuenta que el pedazo sobrante de la cinta es sólo para hacerla más visible en las fotos, por supuesto fue quitado.

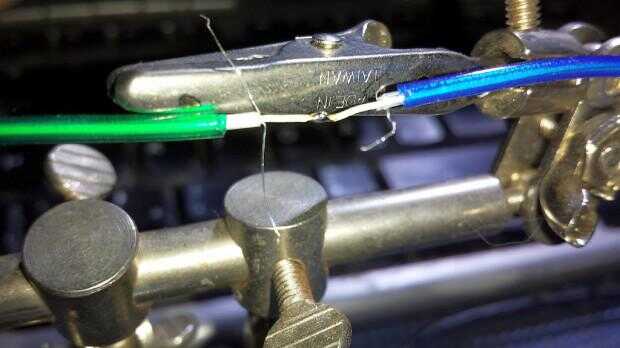

Utilice el cable de corona para fijar las piezas envolviendo el alambre fino alrededor de las dos partes - tenga cuidado de no romper el cable.
Para el tipo recto simplemente "engancharlos" juntos en forma de V - Compruebe otra vez los cuadros para esto.

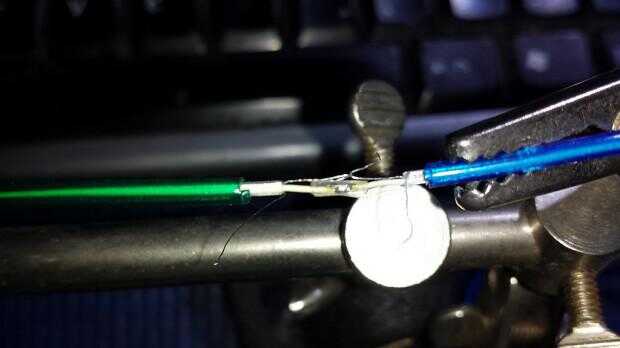

Aquí está el "gancho que me refiero antes del doblez plana y soldadura.
Tratar de mantener el mismo patrón sinuoso y pitch como en la parte original y deformar el segundo alambre de corona junto a la primera.
Como el cable ya está previamente soldado (Recuerde que le dije a la soldadura de los cables?) sólo necesita un punto de soldadura pequeño en ambos extremos del cable - no sobrecalentar EL material, vale la pena tener una estación de soldadura controlada temperatura o ser realmente rápido aquí.
Ahora utilice el multímetro para comprobar que usted no hizo un corto y que los cables están todos conectados a lo largo de la longitud.
Puede que tenga que quitar un poco si material en el otro extremo para acceder a los cables, a veces basta con utilizar una aguja en las puntas de prueba.
Compruebe si todo está funcionando por conectar a su inversor - tenga cuidado de no para tocar el alambre de la corona expuestas!
Tomar las sobras del color del material, corte longitudinal y corte al tamaño.
Ahora utilice una gota de pegamento de 2K y poner las tapas sobre el alambre, un poco de torsión fuerza de aire atrapado.
Si todo está bien, deslice el encogimiento del calor claro sobre el cable, asegúrese de que tienen una superposición de al menos 5mm en ambos extremos.
Si tiene dudas puede Agregar una capa delgada de sellador de silicona en el recubrimiento plástico del cable - no pongas cualquier silicona sobre el empalme del sí mismo.
La silicona se asegurará de que ninguna humedad puede entrar en conjunto - no necesaria para uso en interiores.
Para instalaciones permanentes aquí prefiero volver a utilizar el pegamento de 2K para cubrir todo todos y proporcionar algunos más rigidez.
