Paso 3: Preparar el marco
Medir el tamaño (altura y anchura) de la campana en su cámara de vídeo y los rieles de ajuste de inglete. (Para los rieles, tenga en cuenta que las baterías deben caber en los canales interiores y se adhieren al espesor de la cinta de espuma).
Usted probablemente puede renunciar el ensamblaje si es algo que intimida sin embargo, el cuadro será más grande que la campana y necesite a maniobrado más después al conectarlo a la cámara.

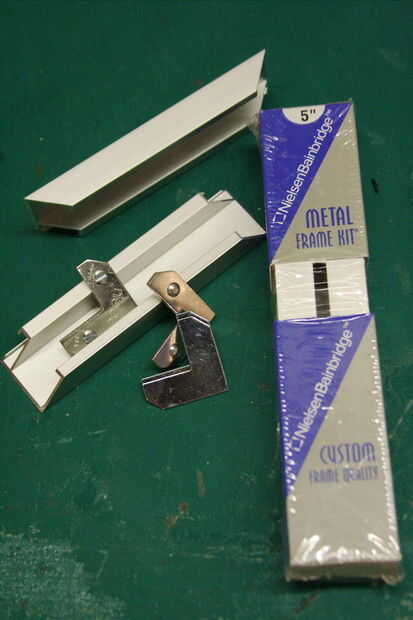

Para mi cámara, el marco de la 5-pulgada elaborado a la medida ideal para la parte superior e inferior. Para la altura, inglete dos de las piezas hasta 4,5 pulgadas. (Esto también funcionó hacia fuera a una longitud ideal para los titulares de la batería.)

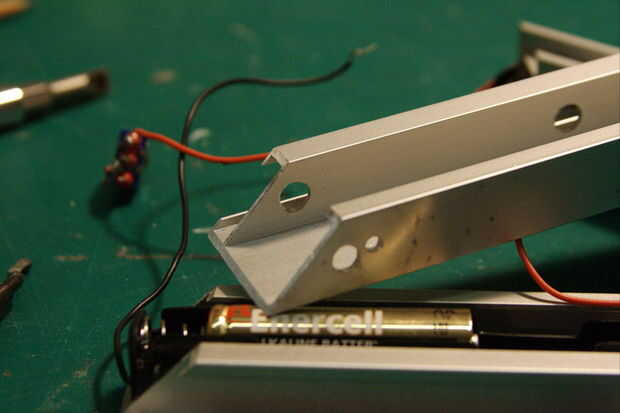

Perfore agujeros en los extremos de los rieles superior e inferior del marco, donde las tuercas de barril Conecte el LED. Tenga en cuenta que las baterías van a se encuentran en los rieles laterales. Este agujero debe ir limpio a través de toda la trama para crear un agujero de acceso de destornillador en la parte posterior del marco. Esto permitirá colocar el LED mucho más fácil.
Perforar un segundo agujero 3/16" en de los primeros agujeros para los cables de hilo de rosca a través de. Éste sólo necesita pasar por la cara del marco.

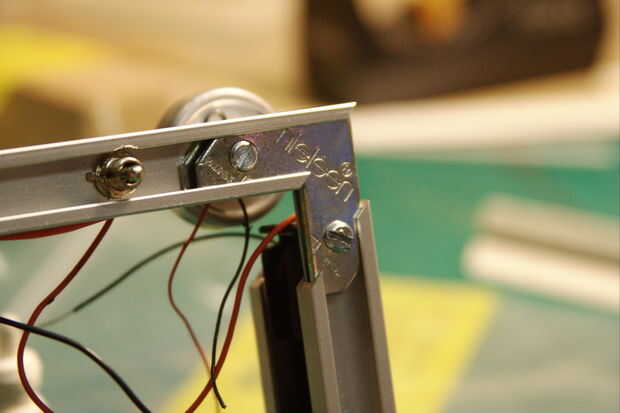

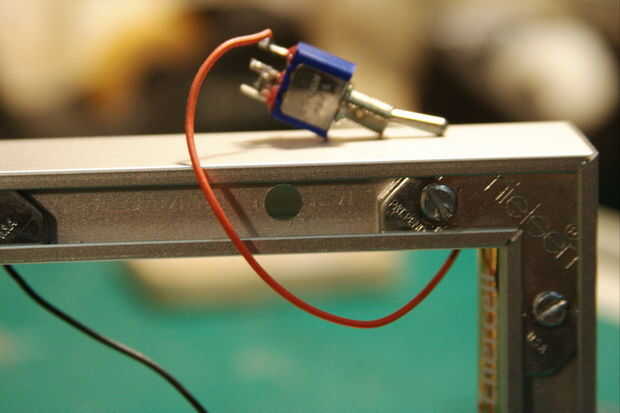

En el carril superior detrás del marco, perfore un agujero de dos pulgadas para la colocación del interruptor de encendido/apagado. Medida de la rosca en el conmutador para averiguar el tamaño de la broca. Puede que necesite hacer un poco más grande para darse algún juego para conseguir el interruptor en el marco.

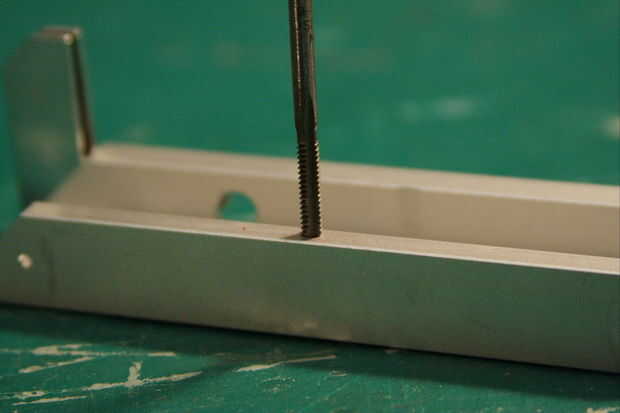

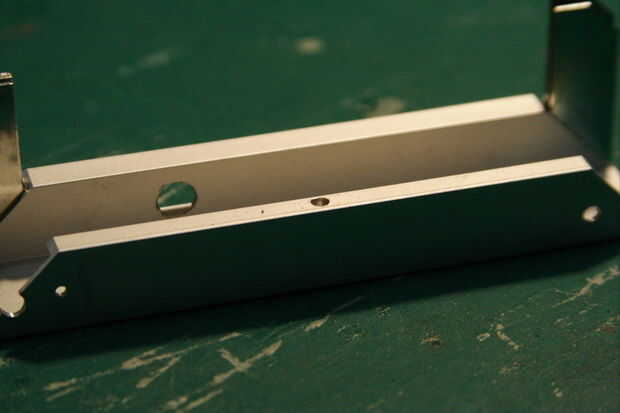

Este paso puede hacerse de dos maneras. Usando un taladro de broca #36 un agujero centrado en el egde exterior del riel superior e inferior. Estos serán colocar abrazaderas para sujetar el marco de la campana de la cámara. Ahora este tendrá que ser aprovechado para aceptar un tornillo 6-32, pero la alternativa fácil es comprar 6-32 tornillos autorroscantes, disponibles en la mayoría de las ferreterías.
Espuma de doublestick lugar en los canales donde se colocará más adelante el portapilas.

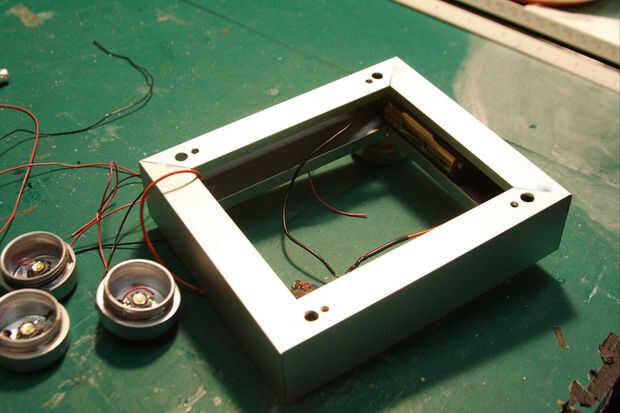

Ahora es un buen momento para prueba de ajuste la estructura para asegurarse de que se ajusta alrededor de la campana de su cámara.

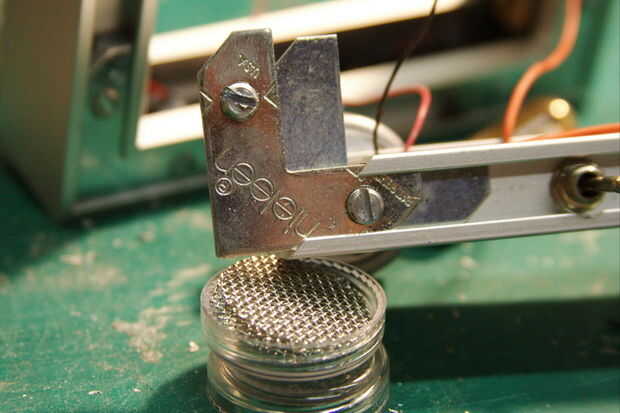

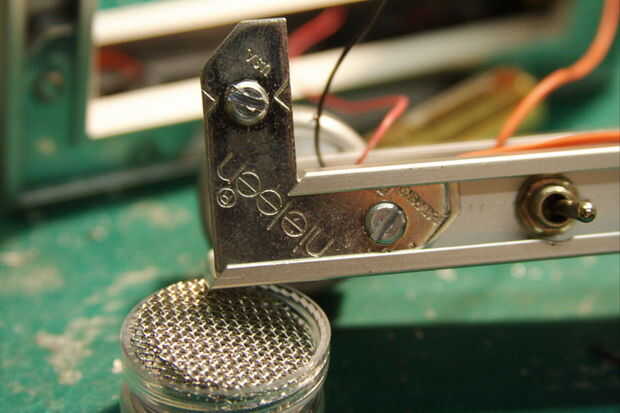

Deslice un sistema del hardware ángulo incluido en cada lado de los rieles superior e inferior. Apriete ligeramente los tornillos. A continuación, sujete los dos lados a la parte superior o inferior, manteniendo los tornillos ligeramente flojos, esto le ayudará a encajar la última parte de la estructura en su lugar.
Coloque las baterías en los titulares y colocarlos temporalmente en los canales también. Una vez que esté seguro de que todo funciona alrededor de la campana, puede desmontar. Esto hará mucho más fácil de cableado.
