Paso 5: cableado

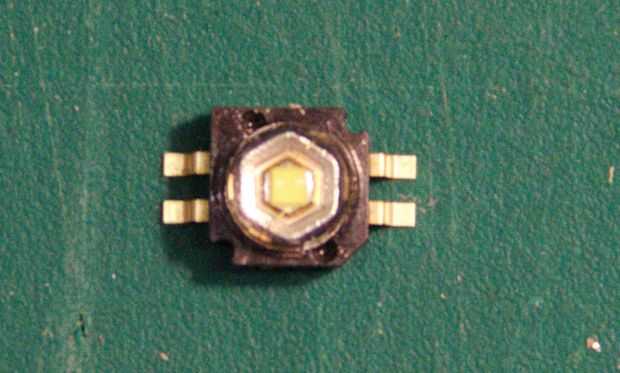

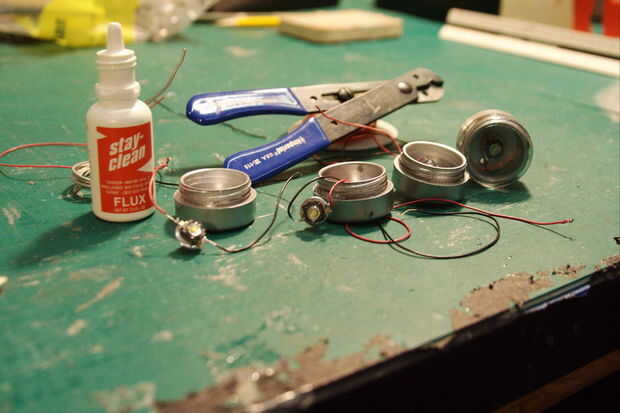

Para cada titular de difusión, destornille la parte superior e inserte un LED (con su tuerca) en el orificio del centro en la parte inferior. Pase los cables a través del segundo agujero.

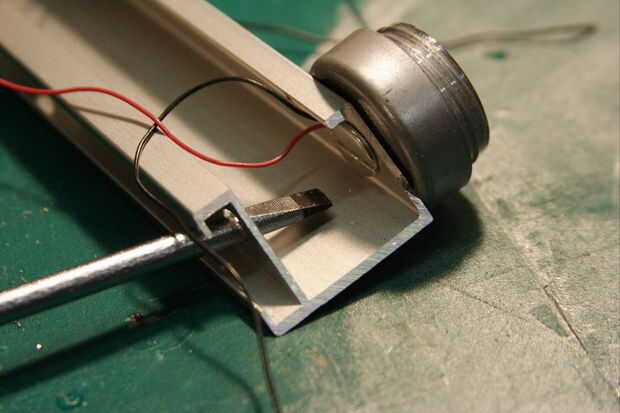

Coloque los cuatro LED en los largueros del bastidor correspondiente, asegurando con el acompañamiento de los tornillos. Antes de fijar, pase los cables por los agujeros alineados marco. Un poco enganchador de roscas de loctite se recomienda en los hilos de rosca se pueden atornillar las tapas de difusión dentro y fuera de tiempo en tiempo. Esto ayudará a impedir que la tuerca cilíndrica de afloje.
Ahora sería un buen momento para empezar a ensamblar el marco, como lo hizo durante la prueba de ajuste.

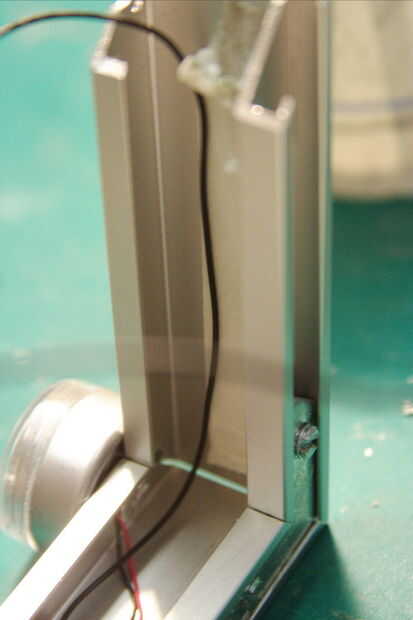

Ahora puede quitar el papel protector de la cinta de espuma. Desde el riel inferior, ejecutar su rojo y lleva negro, procedente de los LED, hasta la cinta de espuma para guardar detrás de los titulares de la batería.

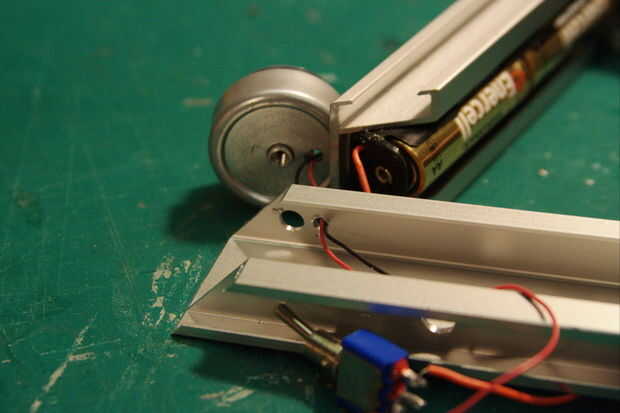

Introducir el portapilas en la espuma de doublestick, asegurándose de que usted termina con el cable negro de uno y el cable rojo de la otra en la parte inferior del marco. Será un ajuste apretado así que asegúrese de que son la posición correcta antes de apretar en la cinta.
En el riel inferior, conecte los cables rojo y negro de los titulares de dos. Conexión con cinta aislante o encogimiento de calor del sello.

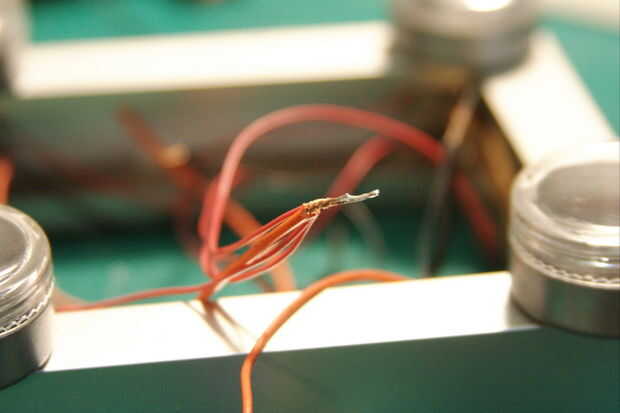

Conecte todos los cables rojos de los LEDs y conecte todos los cables negros la negativa desde el portapila.

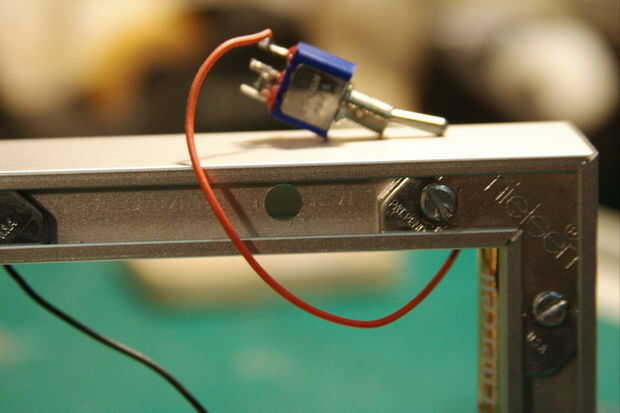

El positivo de soporte de la batería al interruptor de encendido/apagado de la soldadura.

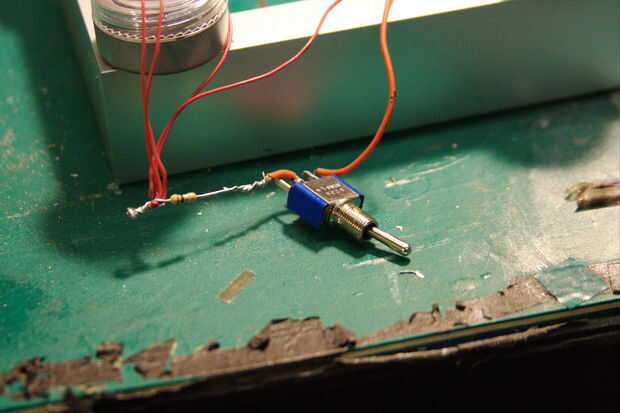

Soldar un cable desde el interruptor de encendido/apagado para el LED. Sin embargo, en esta línea deberá conectar una resistencia en la línea del cable desde el interruptor. (Para mi LED y la fuente de alimentación, una resistencia de 1,5 ohms se requiere.)
Calculadora de LED
Esto ahora se conectará a los cables del LED positivo cuatro.

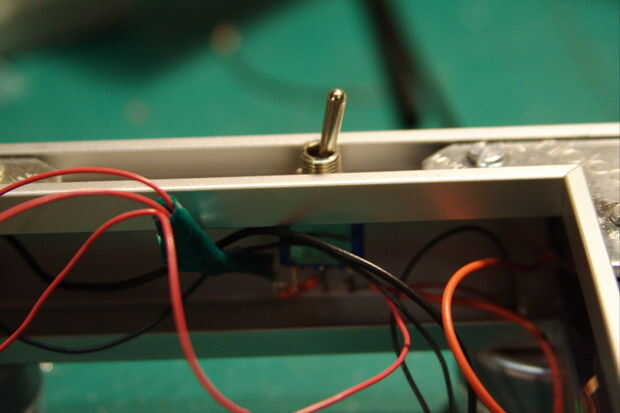

Inserte el interruptor en riel superior a través del orificio. Asegúrela con una tuerca.
Usando cinta aisladora o tubo termo retráctil, cubierta toda expuestos cables. Cuidadosamente meta el cable en el marco y la cinta hacia abajo.
Pilas y prueba!
