El Whisperer de la planta (3 / 8 paso)

Paso 3: Hacer el PCB

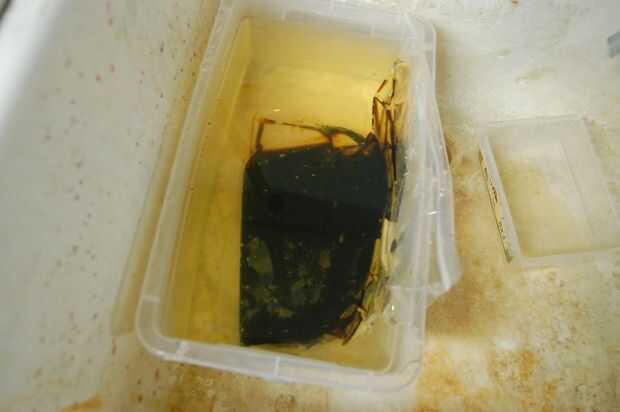

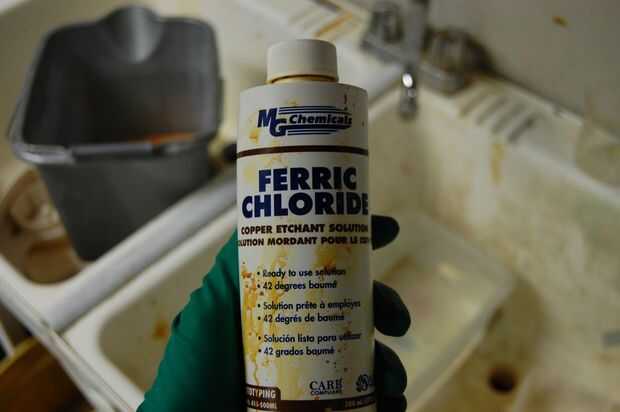

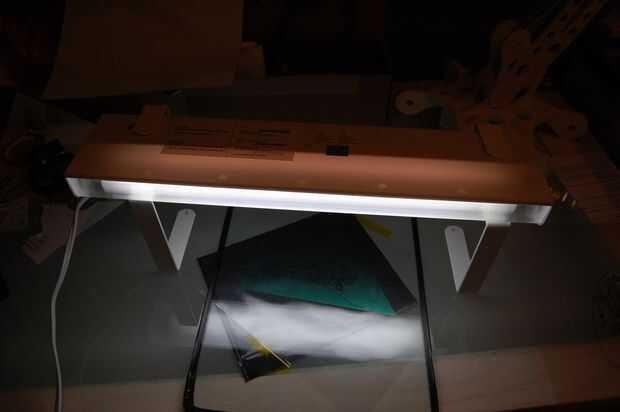

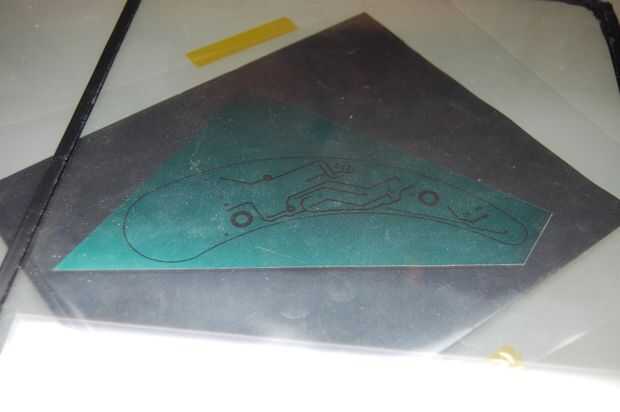

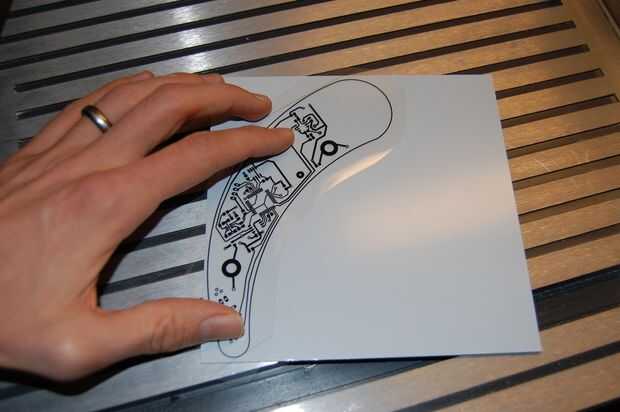

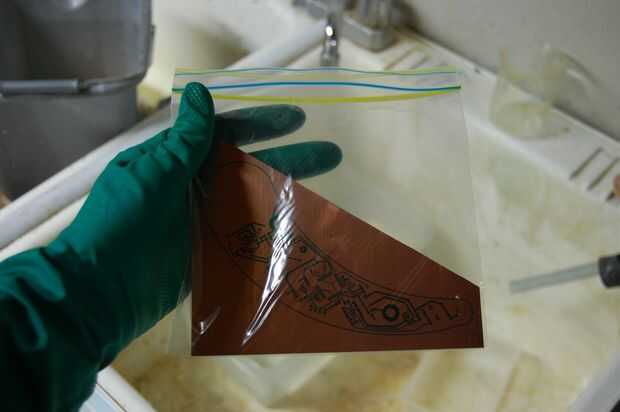

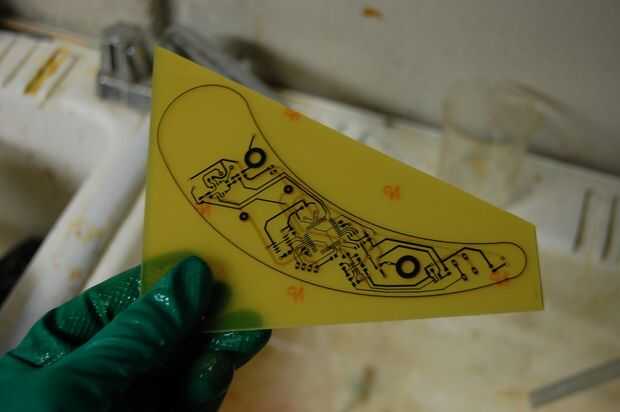

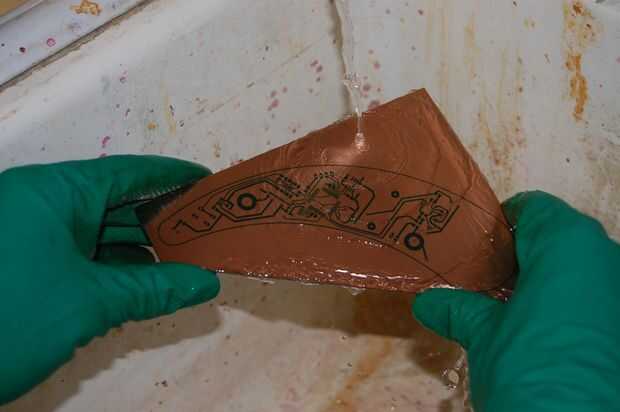

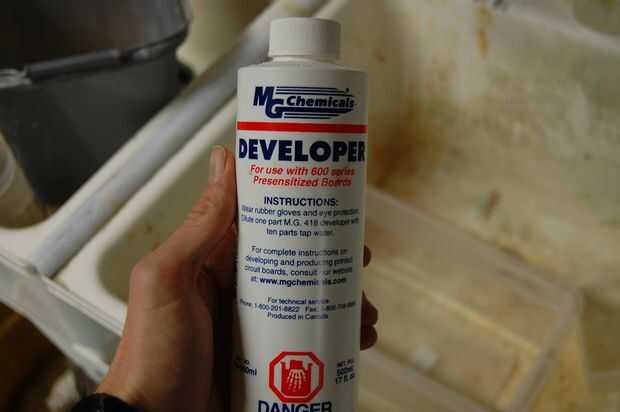

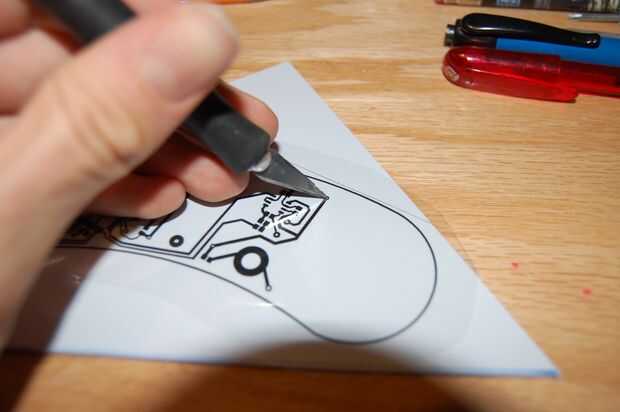

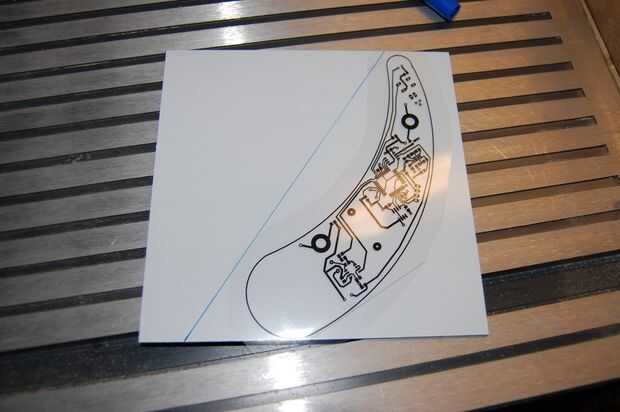

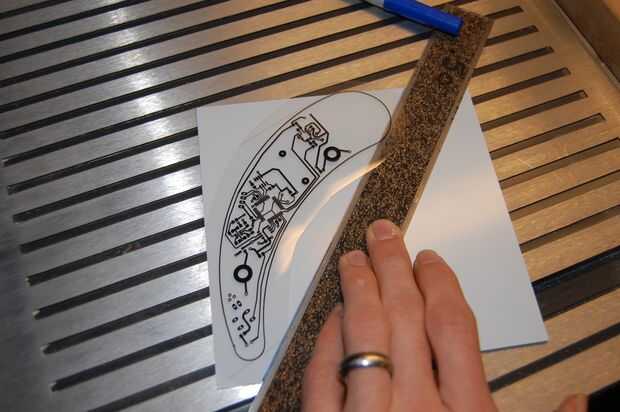

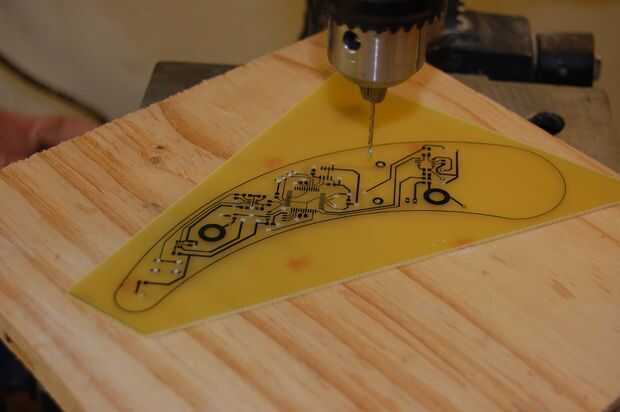

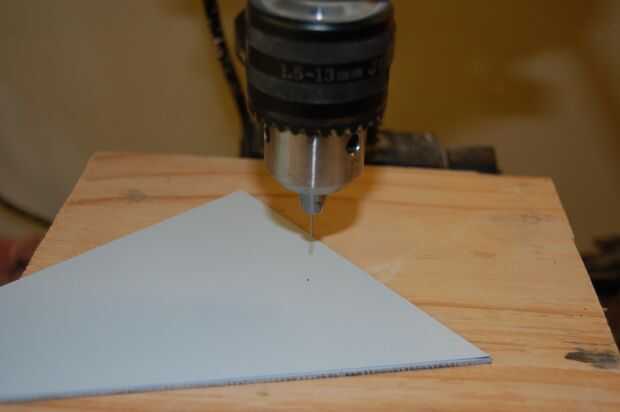

There are various techniques out there to make your own PCB.  Sin embargo, debido a la echada fina de los componentes de montaje superficial, el único método que recomiendo aquí el uso es la foto grabado método.  La alternativa es enviar el diseño y pídale a alguien que (como BatchPCB) hacer para usted.

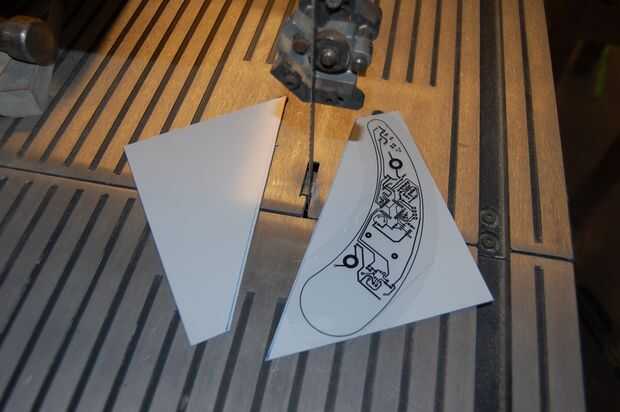

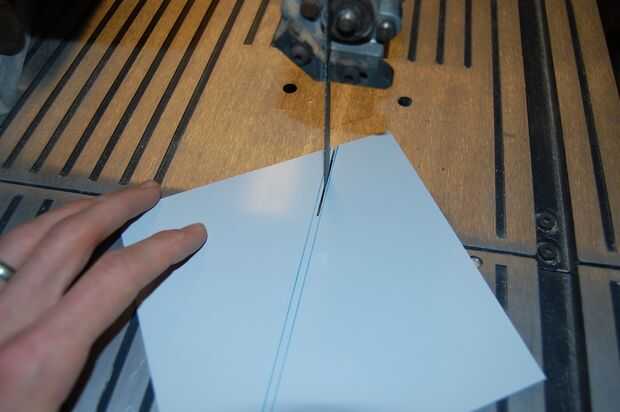

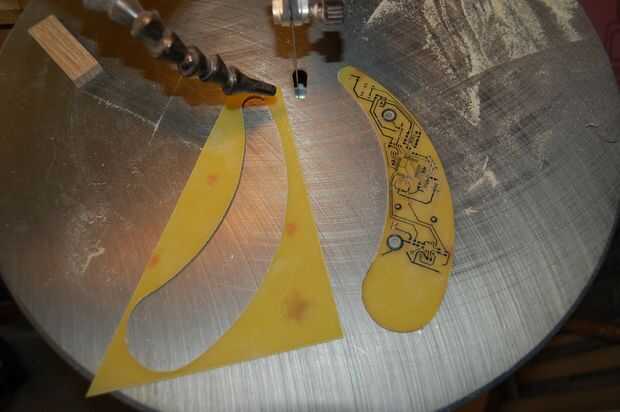

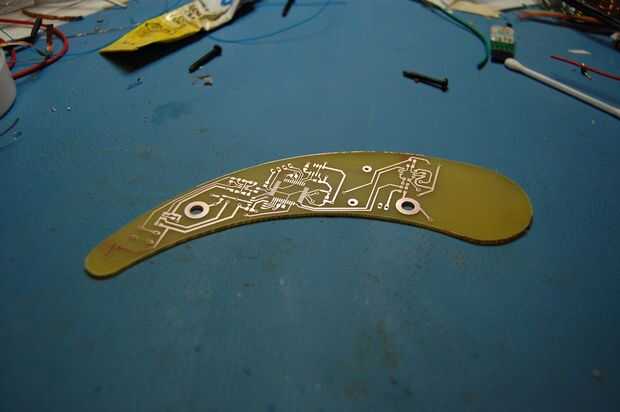

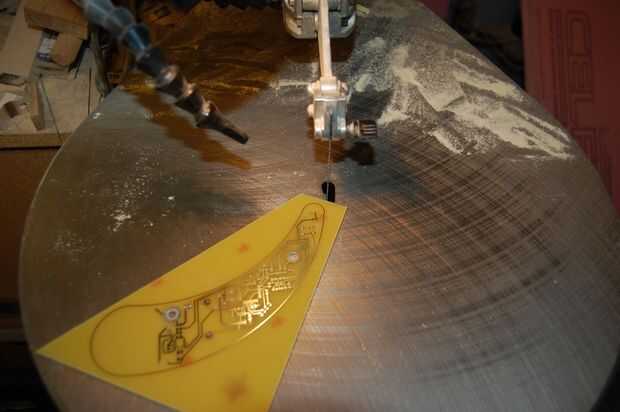

Corte la forma áspera del tablero con una sierra de banda, entonces termine los bordes en mi sierra de calar con una hoja para cortar.  También podría suavizar los bordes con una lijadora de banda, pero si lo hace, asegúrese de utilizar protección respiratoria!  El polvo fino es (probablemente) malo para usted.

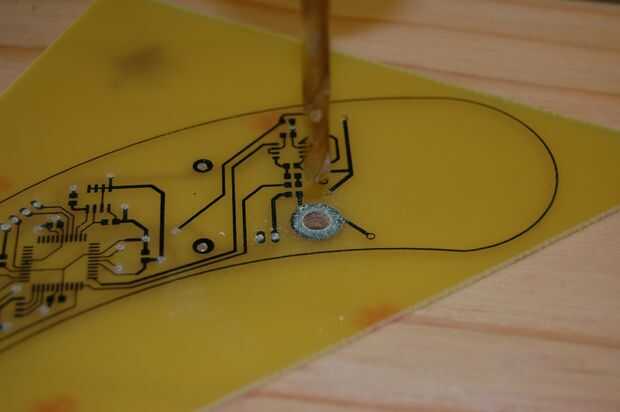

Una vez hecha la tabla, revise muy cuidadosamente de trazas abiertos y en cortocircuito.  Prestamos especial atención a las pastillas en el ICs de montaje superficial - pequeños trozos de cobre pueden permanecer aquí y corta pernos juntos.  Hablo por experiencia.
