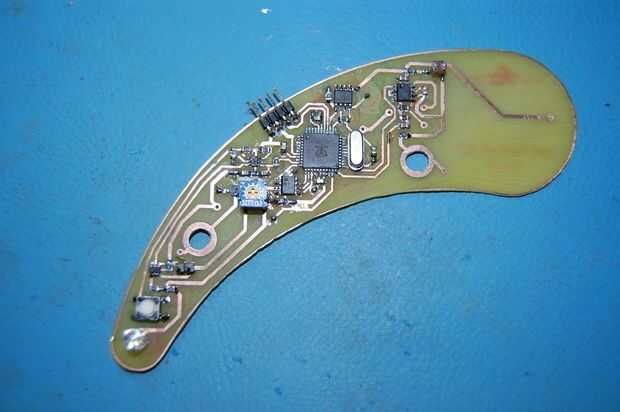

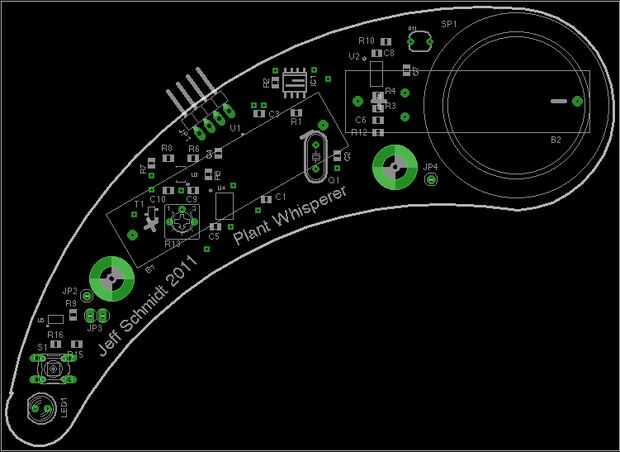

Paso 4: Rellenar el PCB

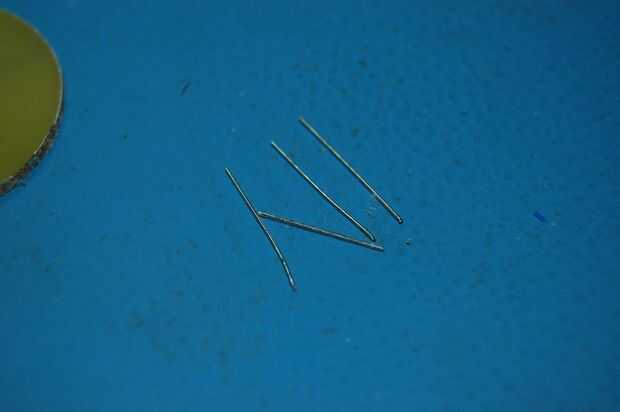

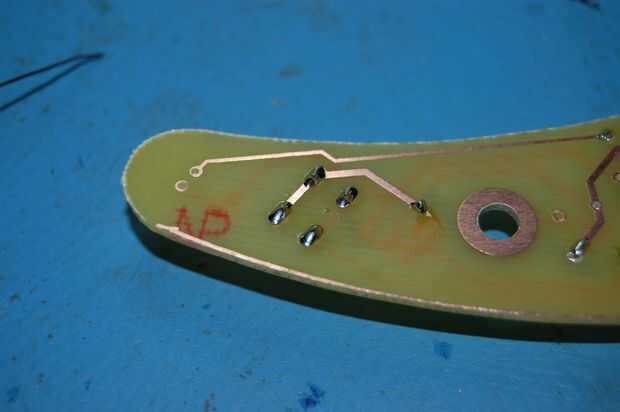

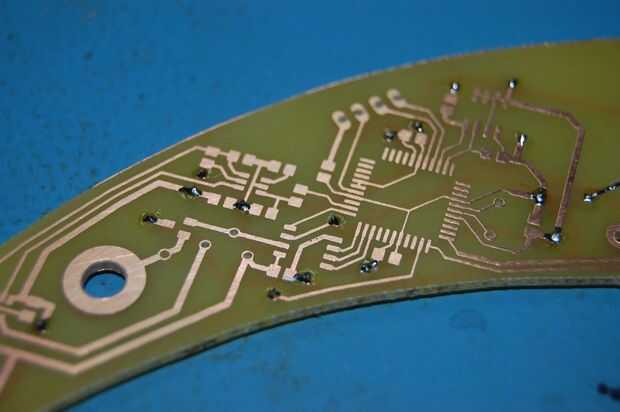

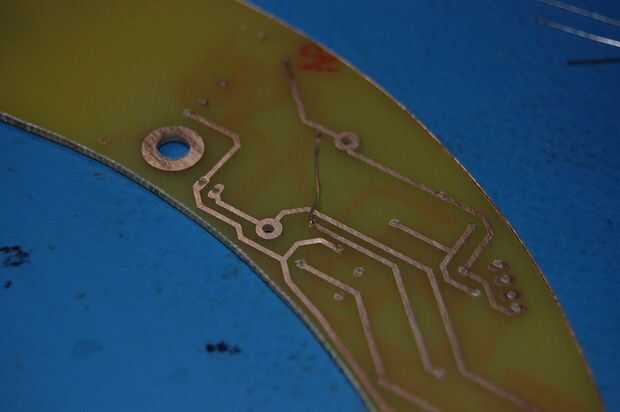

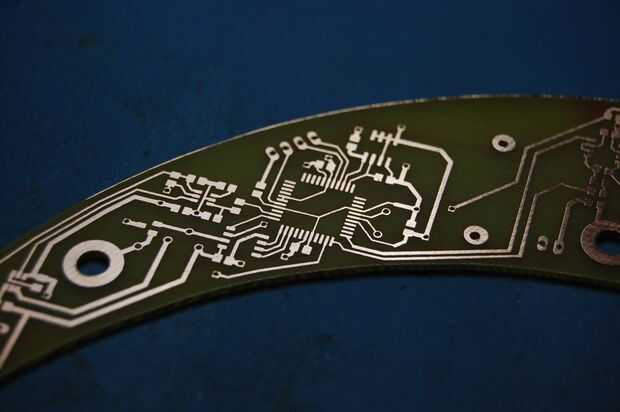

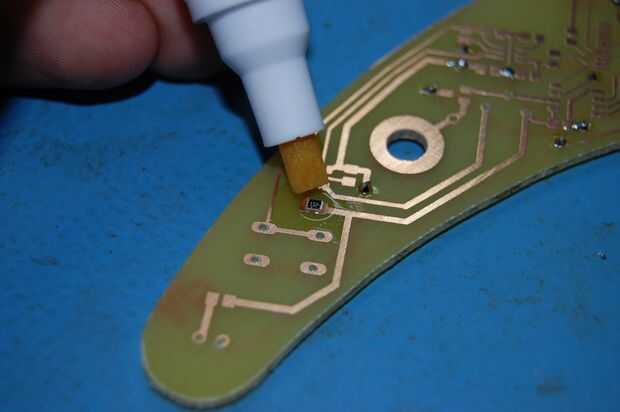

Hay unas vias en el tablero. Si tuvieras la placa fabricada, no hay nada que hacer aquí. Pero si usted hace su propio, ahora es el momento de colocar un trozo pequeño de alambre en cada vía y soldadura ambos extremos. Normalmente utilizo los recortes de plomo de las partes a través del agujero para esto.

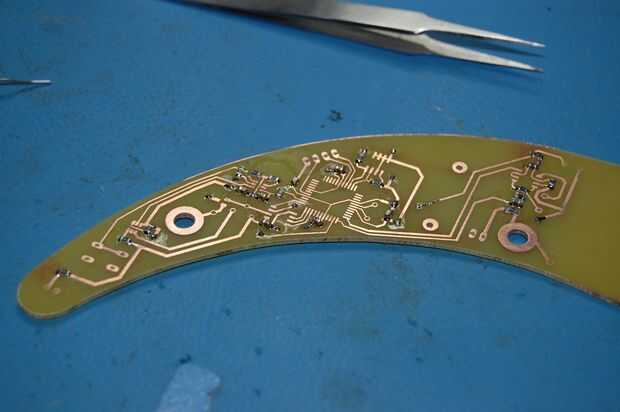

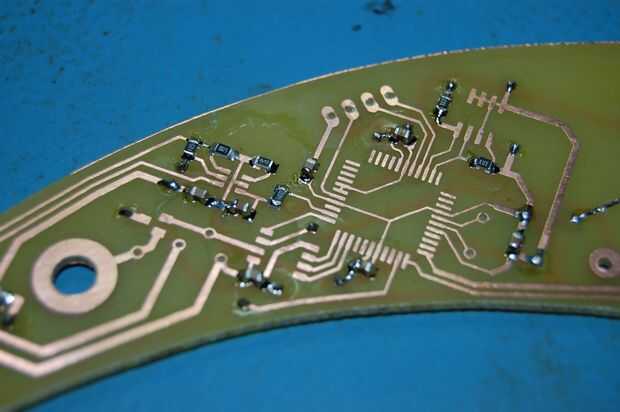

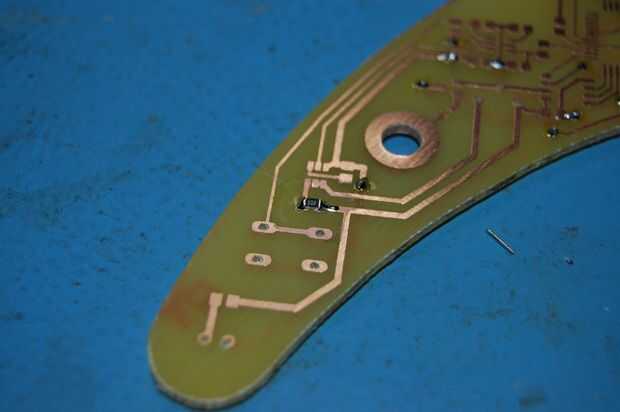

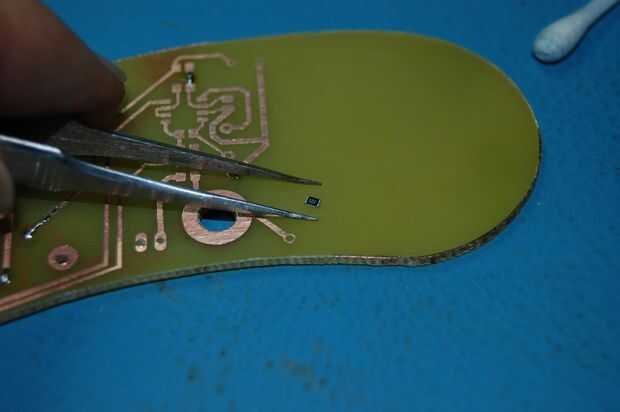

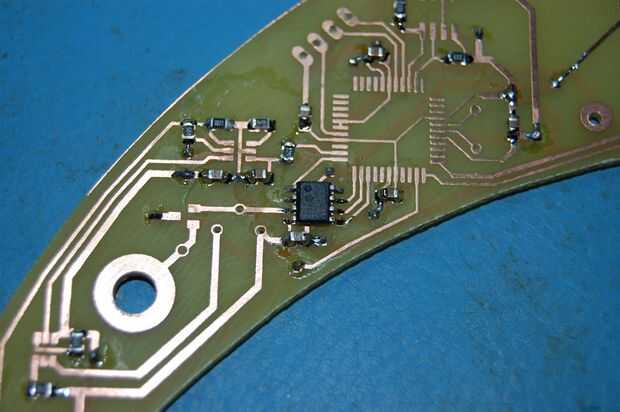

Soldadura a continuación la 0805 resistores y condensadores. Ninguno de estos tienen una polaridad (en este diseño, de todos modos), así que usted puede instalarlas en cualquier dirección.

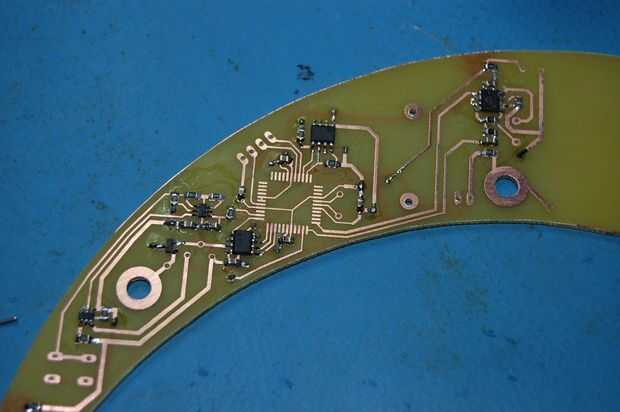

A continuación son el temporizador IC, el ADC y el amplificador de audio. Estos son más difíciles; Tómate tu tiempo si eres un poco oxidado. Usar gran cantidad de flujo, virar por dos pernos en cada una, luego soldar los pernos restantes. Obviamente, un soldador de punta fina es muy recomendable!

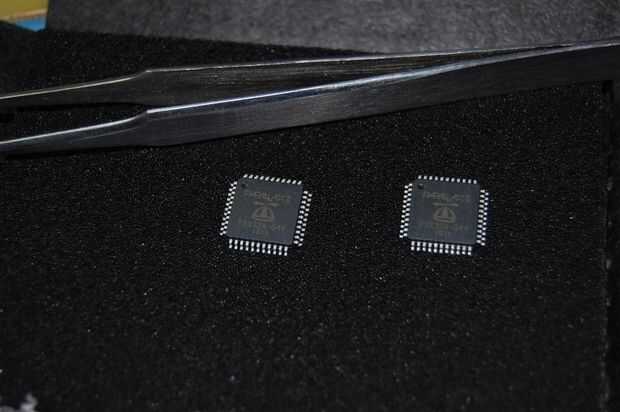

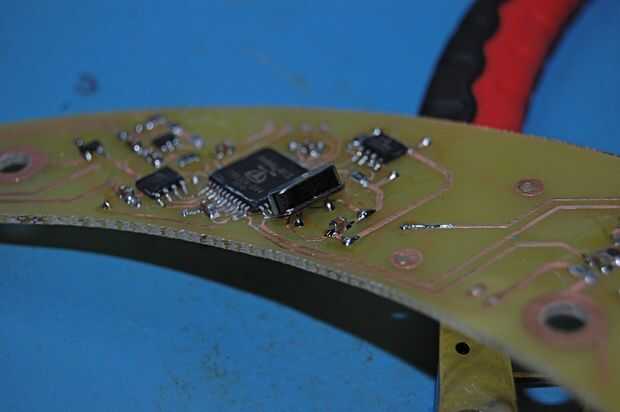

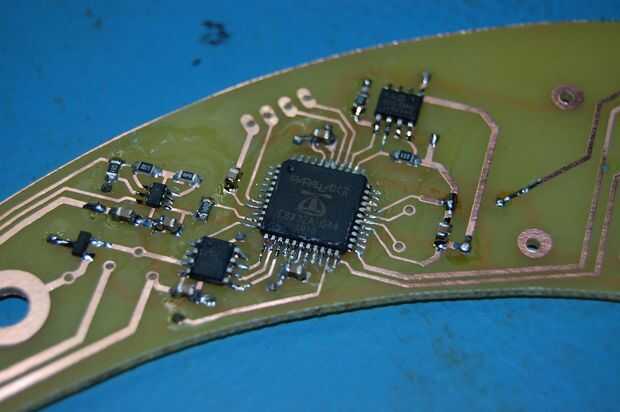

Más difícil de todo es el microcontrolador de la hélice. Como con los más pequeños dispositivos SMD, coners con soldadura luego recorrer y cada pin de la soldadura. Puede soldarlos individualmente o usando el método de "arrastre de la soldadura", lo que funciona para usted. Inspeccione cuidadosamente para cortos de soldadura cuando termines.

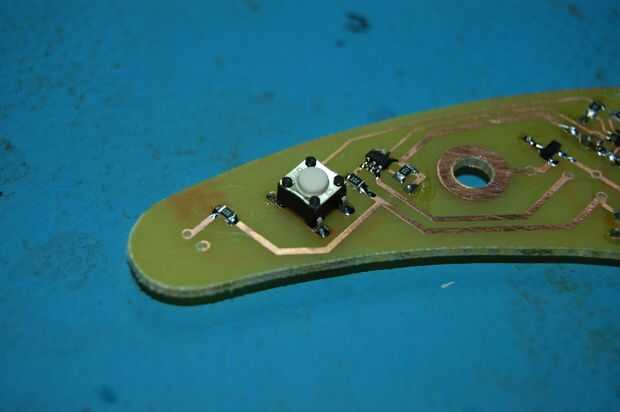

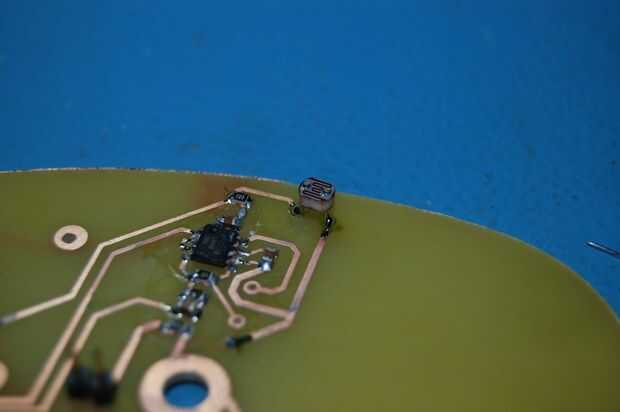

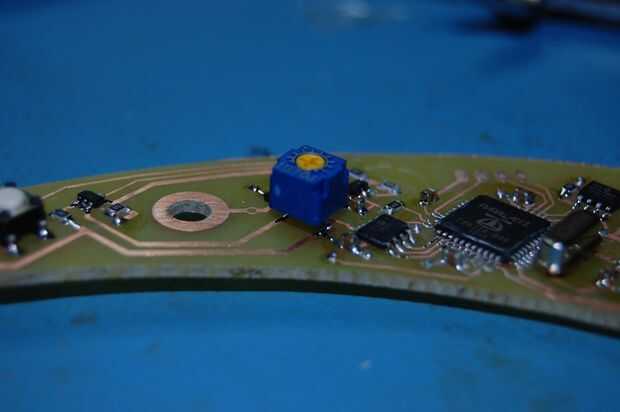

El transistor, sensor de luz, conmutador, potenciómetro, cristal y el LED son próximos. Ninguno de estos son demasiado duro. Los componentes por-agujero tendrá que ser levantado con un poco de soldadura en el lado del componente.

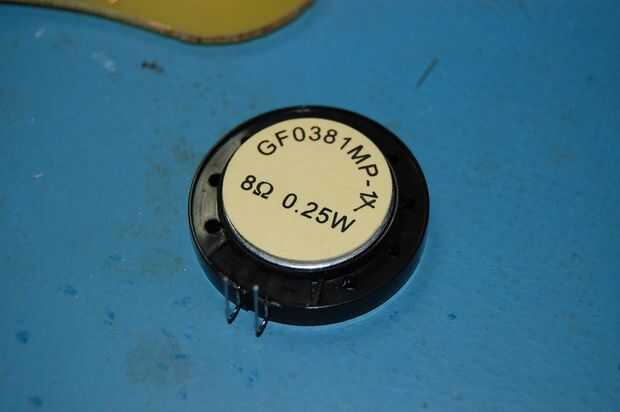

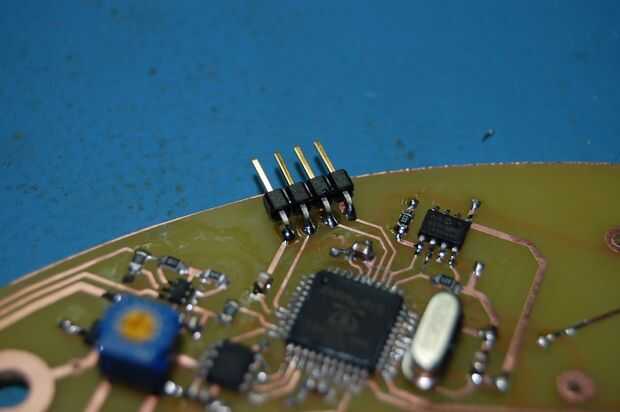

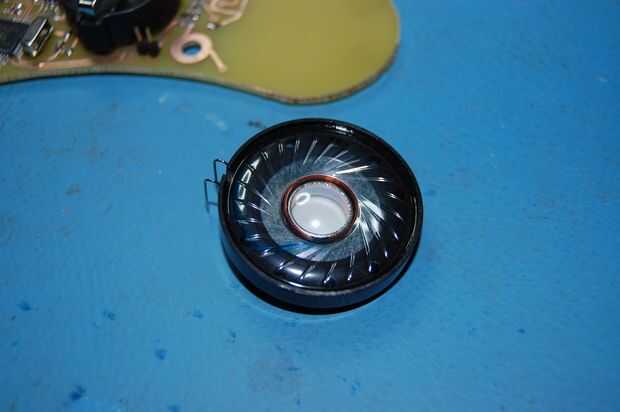

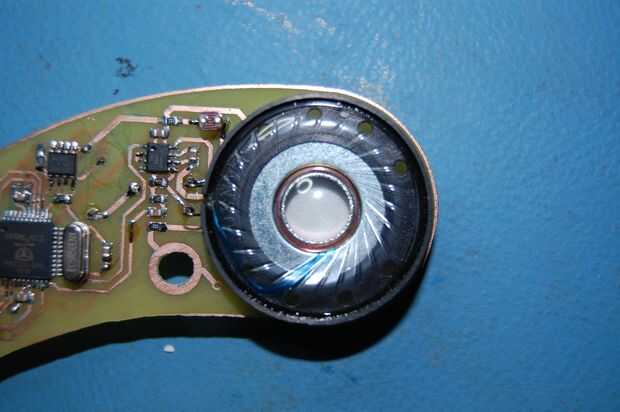

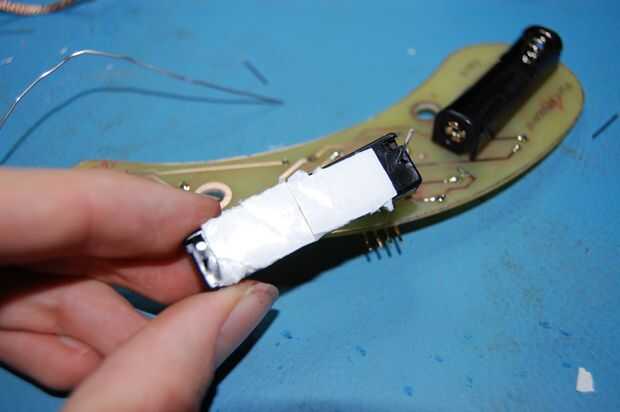

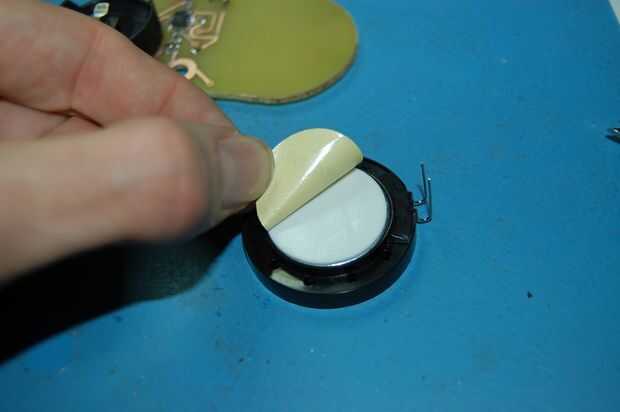

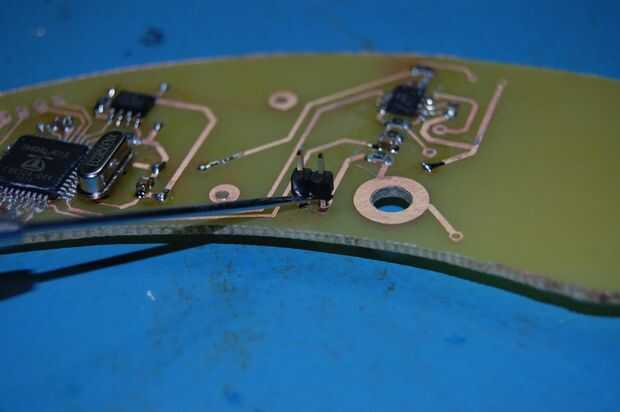

Ahora acaba de salir los encabezados, los titulares de la batería y altavoz. Instalar al altavoz, ya que cubre uno de los pasadores de soporte de la batería. Se trata de un paseo por el Parque comparado con los dispositivos SMD.

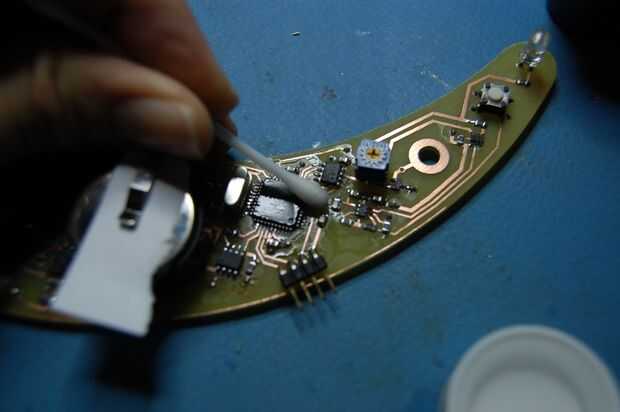

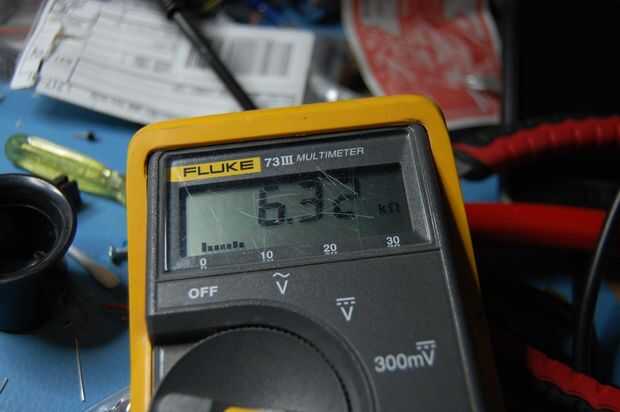

Después de todo a la Junta de soldadura, limpiar bien con alcohol isopropílico al 99%. Con un polímetro, comprobar la resistencia entre los terminales de la batería para asegurarse de que no están en cortocircuito.
