Paso 7: Haga las cajas eléctricas
Estoy utilizando dos sistemas independientes. Lo único que comparten es la batería. Originalmente, planeé sobre el uso de baterías separadas, pero luego me di cuenta que no era necesario, y estaba quedando sin espacio.
Cada vez que crear un recinto para placas de circuito, nunca deje suficiente espacio. Mis dos sistemas un aspecto diferentes. Después de depurar y tratar las conexiones sueltas, tuve que hacer una caja extendida para el último sistema (tiene una joroba en él).

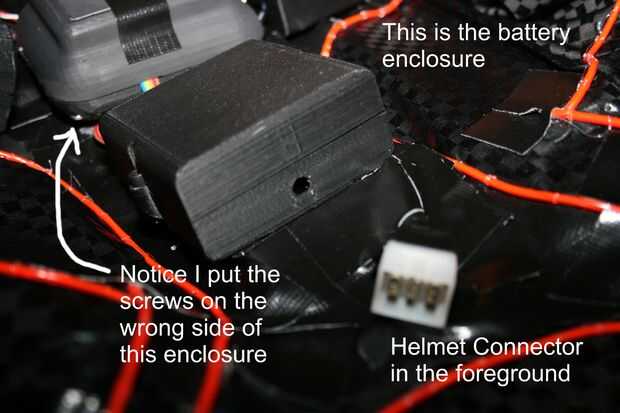

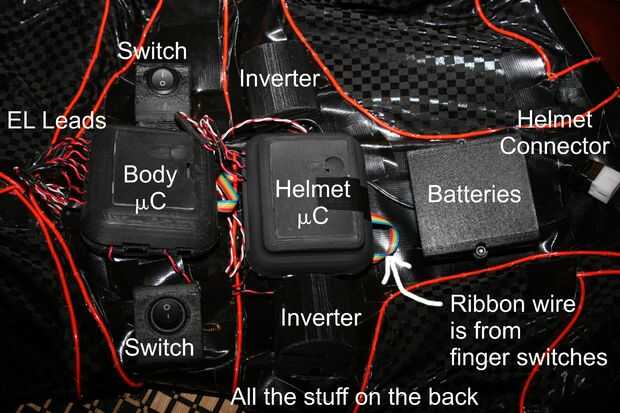

Para resumir, tengo dos cajitas que el eje de balancín interruptores de presión en. Estos son los principales interruptores de encendido/apagado. Tengo una caja para las pilas. Tengo dos cajas de inversor. Entonces tengo dos cajas para cada microcontrolador. En la parte posterior de cada caja son lazos. Originalmente, planeé hacer un arnés de correas que las cajas se unen al. Esto degeneró en cinta gorila. Cubrí toda la parte trasera del traje en cinta para hacerlo semi rígidos. También corrí lazos encima de los hombros y alrededor de la cintura para crear soporte estructural. Las cajas son grabadas sobre esto.
No es bonito, pero es todo negro y se queda cerca de su centro de gravedad. He intentado creando cajas más grandes que se ajustan más componentes, pero no se ajustan bien al cuerpo.

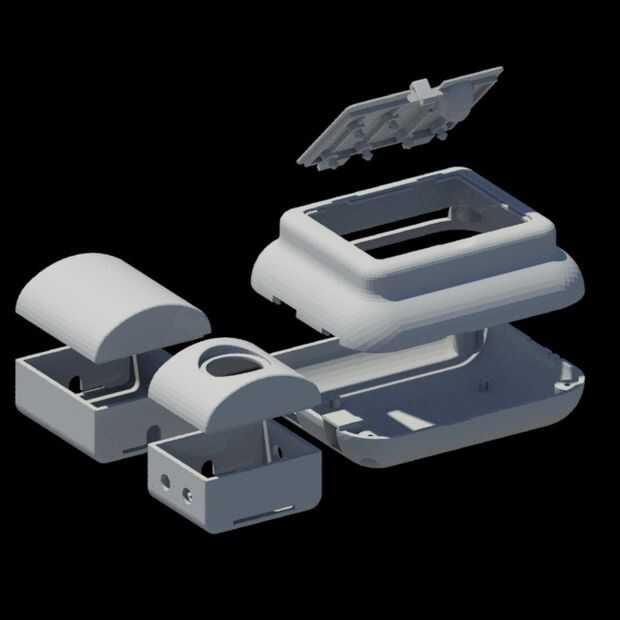

Una nota sobre el recinto principal: esto tiene que montar un Arduino con el escudo El Escudo en la parte superior. La tapa tiene las clavijas en la parte inferior que el DFRobot analizador de audio y micrófono en. Estas placas se conecte a las conexiones en la pila de Arduino/escudo. El agujero en la tapa es para el micrófono.
En la segunda versión, usé encabezados femeninos para hacer las conexiones en vez de soldar los cables a los pines (era error persiguiendo). Hizo necesario una extensión de 1 cm.
Para averiguar donde estas cosas pueden convenientemente ajuste y cinta adhesiva en su lugar.
