Paso 8: Haga las conexiones eléctricas
Esto no es fácil de describir.

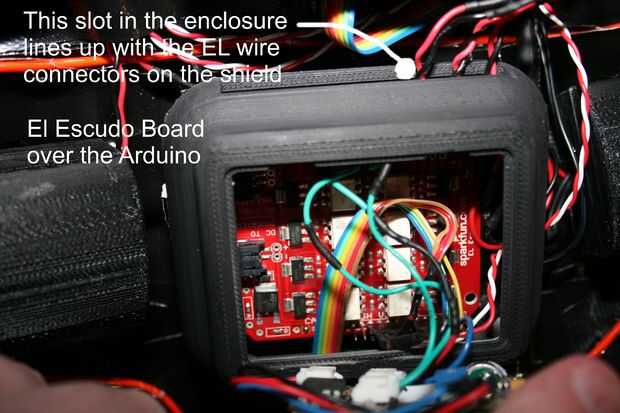

Los sistemas EL se conexión vía 2 conectores JST en el escudo EL Escudo. Usted necesitará hacer un seguimiento de qué canal se une a que pin (o experimentar más adelante en la etapa de programación para encontrarlos).

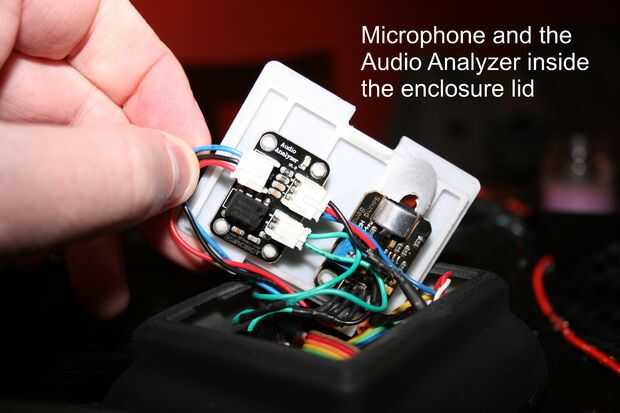

El micrófono se conecta en el analizador de audio con los cables suministrados. Sin embargo, cortan ellos abajo porque no tengo espacio para el alambre que extra. El analizador de audio necesita un 5V conexión a tierra y conexiones de señal. Tuve que editar las bibliotecas de software porque los pines utilizan por el escudo, el sistema de audio, y los interruptores de la punta de los dedos comprometidos.
Tuve que usar las clavijas analógicas para conmutadores de mi dedo. Esto es sólo un cambio de software, así que no hay gran cosa.
Terminas con un verdadero laberinto de cableado. La batería va al interruptor principal, que luego alimenta 12V a la Junta. La Junta DC alimenta al inversor y luego recibe otra cable 120V +-lado CA. Todas las entradas digitales tienen que estar conectado. Trató muy duro para asegurarse de que todo estaba envuelto en el aislamiento de encogimiento de calor, porque el lado de alto voltaje haría saltar cosas si había una conexión errante.
Oh, el tablero El Escudo tiene un jumper que tienes que soldar a través de utilizar un inversor de 12V. De forma predeterminada, se establece para 3V. No olvides hacer esto o puedes pasar días tratando de averiguar por qué no está funcionando.
