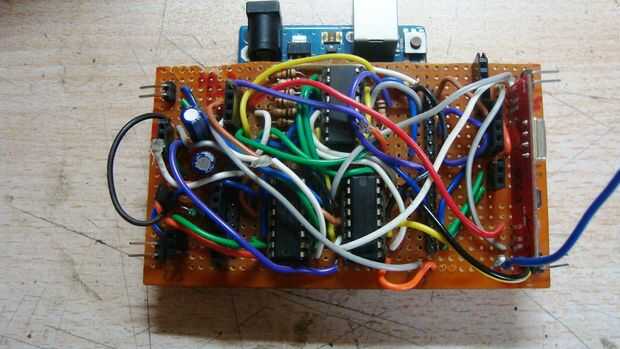

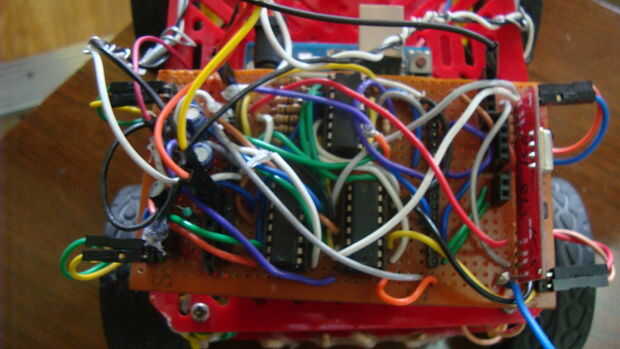

Paso 4: Hacer el escudo del Motor: Añadir las resistencias y el Motor las conexiones del controlador
Tomar una más resistencia de 10K Ohm y la soldadura de un lado al pin 15 de... el registro de desplazamiento al otro lado va a tierra.
Tomar otra resistencia de 10K Ohm y soldar un extremo al pin 10 y el otro al pin 13 del registro de desplazamiento.
A continuación conecte el pin 16 del registro de cambio de 5V y los pines 8 y 10 a tierra.

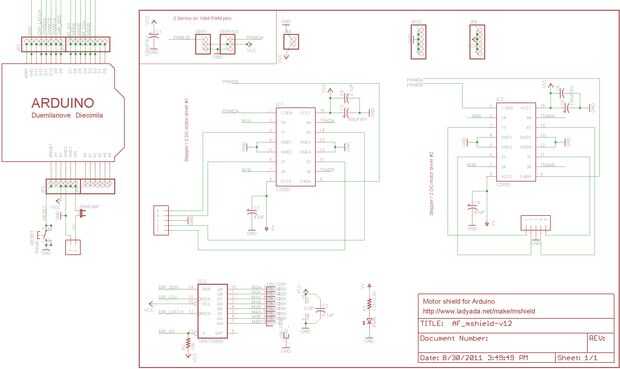

Entonces conectar clavijas de entrada de los conductores del motor a los respectivos pines del registro de desplazamiento como se muestra en el esquema adjunto.
