Paso 6: Hacer el control remoto

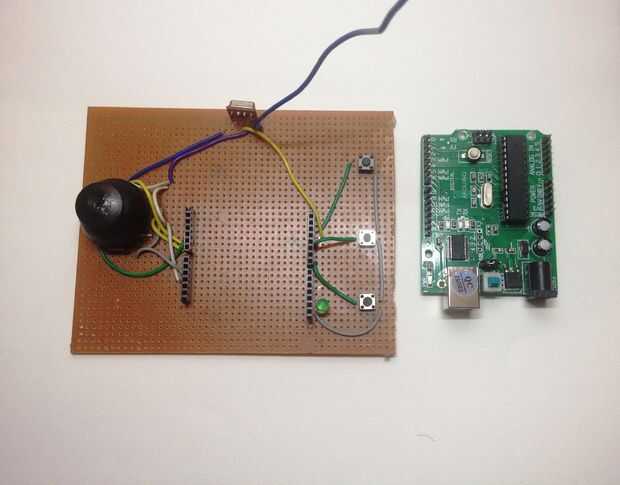

Usé headers hembra para el mando a distancia ya que mi clon de Arduino tenía clavijas macho encabezado.
Primero Haz 4 sets de mujeres encabezados:
> uno de 10 pernos
> dos de 8 pernos
> uno de 6 pines

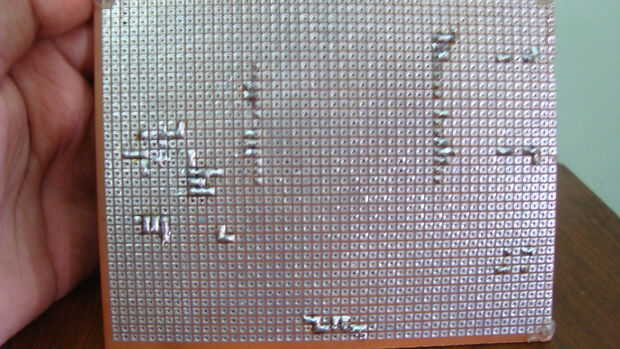

Estos a la Junta de perf dejando un espacio de 18 hoyos en medio de la soldadura (ver imagen)

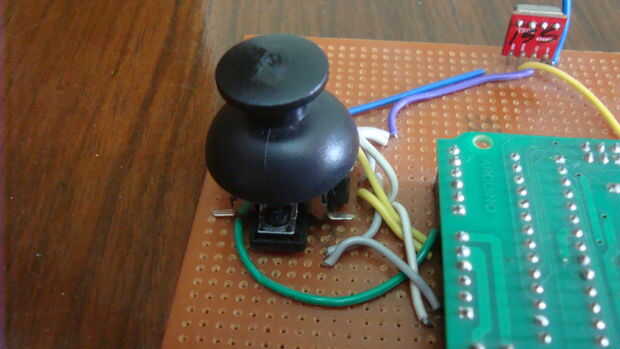

Luego soldar el Joystick en lugar.
Dispone de tres clavijas para cada maceta (6 en total)... Después de haber soldado el joytick, conectar el primer pin a 5V, el tercer pin a masa y el pin medio a analógico 0 en Arduino.
Lo mismo para los otros tres pernos... excepto conectar la clavija de media en el pin analógico 1.

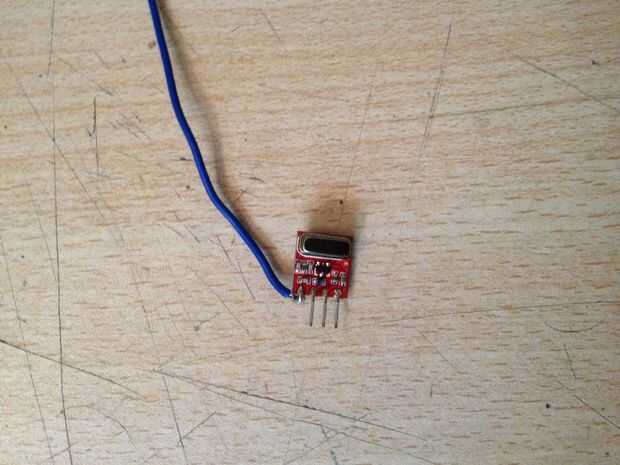

Después de la soldadura del módulo Tx...
> conector de la tierra a tierra de Arduino
> Vcc pin a 5V de Arduino
> datos a pin Digital pin 3.

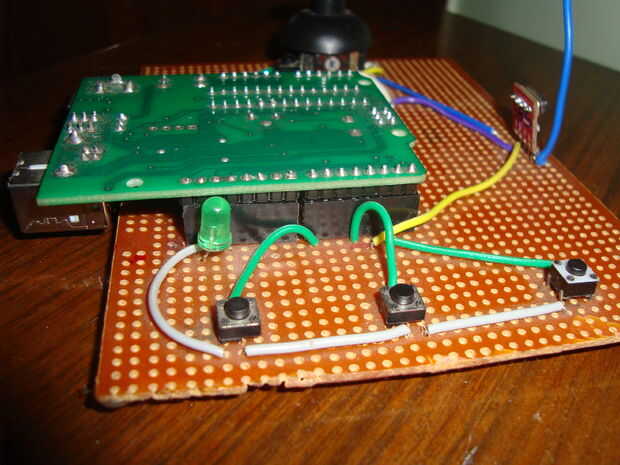

Después de la soldadura de los 3 botones (usted puede agregar más si quieres)
Conecte un terminal de cada uno a la tierra del Arduino y la de otros terminales a pernos Digital 2,4 y 7 respectivamente.

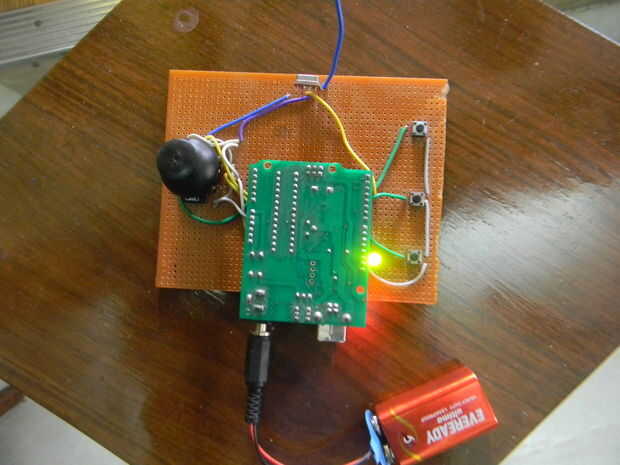

Opcional:-he añadido un LED de indicación de energía verde al pin Digital 12 ya que Arduino está conectado hacia abajo.

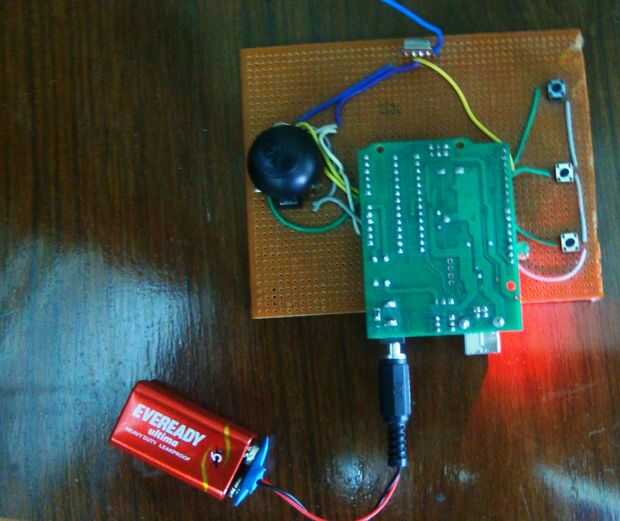

Ahora se construye tu control remoto!
