Paso 3: Hacer el primer alambre.
Use una regla para medir su primer canal. Tomar esa medida y agregue 12 cm. Este bit adicional le permite cometer errores. Cortar el primer alambre.
Aprender cómo EL alambre funciona mediante la lectura de este artículo.
El JST jumper cable EL cable de soldadura es la parte más difícil de este proyecto. No hay que subestimar cuánto usted va estropear esto.
Aquí es un gran How-to--it por Adafruit en EL alambre para soldar.

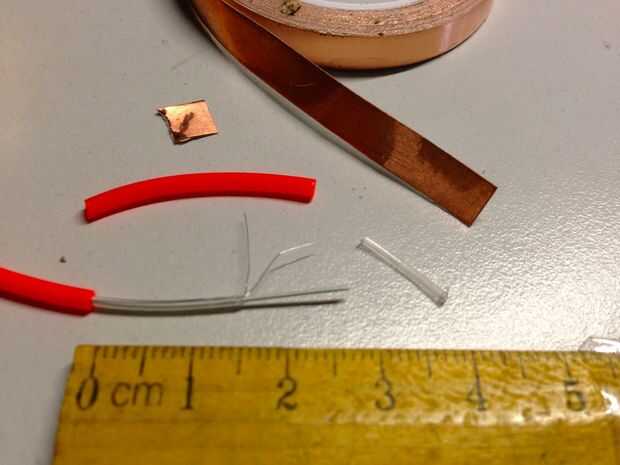

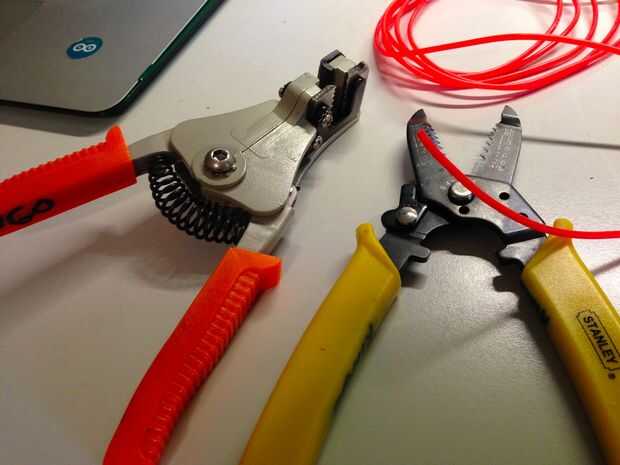

Con pelacable, tomar de 3 cm de la vaina externa de color. Esto debe exponer una envoltura plástica transparente interna. Ahora, usar una parte más pequeña del diámetro de tus strippers para despegar cuidadosamente de 1,5 cm de la envoltura de plástico transparente. Esto debe exponer los dos hilos de cabello de Ángel por debajo. Si se rompe uno, eso es aceptable. Les tuerza. Enrollar y pegar un cuadrado pequeño de cinta de cobre (5 mm x 5 mm) por debajo de 5 mm donde se quitó la envoltura de plástico transparente. Envuelva los pelos del ángulo sobre la cinta de cobre.

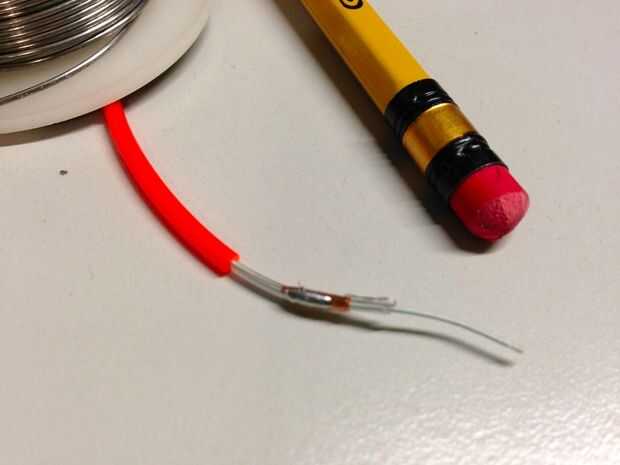

#1 de la soldadura: La soldadura los pelos del ángulo al cobre. Uso mínimo de la soldadura!
#2 de la soldadura: Soldadura un cable del puente JST al cobre. Negro o rojo no importa. Usar separadores para exponer 1 cm del alambre y envolver éste alrededor de la cinta de cobre / cabellos de Ángel. Uso mínimo de la soldadura. Mantener la soldadura lejos el alambre central expuesto.

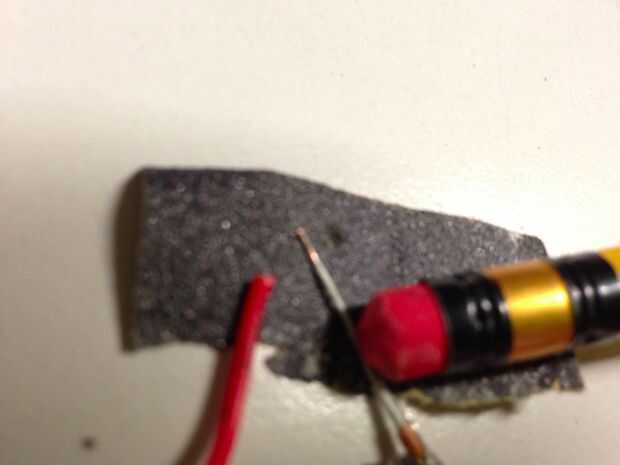

Soldadura #3: El alambre central está recubierto de una capa fosforescente algo frágil. Utilice papel de lija (o tal vez uñas) exponer a 5 mm de esta. No lije toda la cosa. Utilizar separadores para exponer 5 mm del puente restante de JST (negro o rojo). Soldadura alambre puente central. Téngalo bien lejos del soldado Ángel pelos.

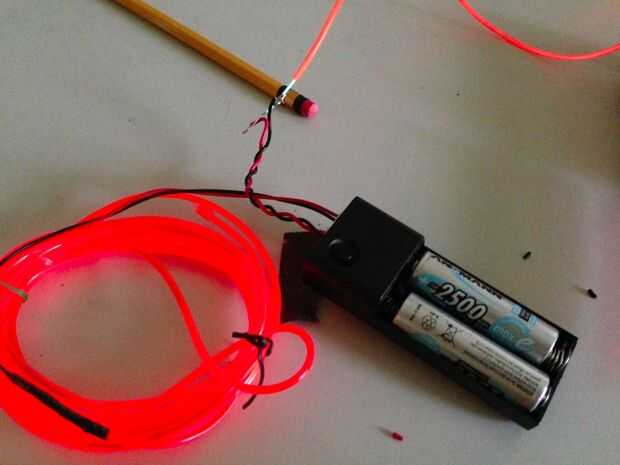

Prueba el cable! Utilizar una batería de 3 voltios EL inversor con dos salidas de potencia. Siempre pruebo mi nuevo cable con un cable ya conectado y encendido. Si hace el otro cable salir (y no enciende para arriba sí mismo), entonces debes haber cortocircuitos lo. Si el otro cable se mantiene brillante, pero su nuevo cable no se encienda, entonces tienes una conexión, o ambos, no funciona. En cualquier caso, cortar el área defectuosa y comenzar de nuevo. Por darse a sí mismo 12 cm de alambre extra para trabajar con, tienes espacio para errores en.
Mantener sus empalmes de la soldadura expuestos lejos uno del otro! Si tocan, cortos circuitos. Cubrir el empalme con cinta aislante para encogimiento de calor. Prueba el cable otra vez.
