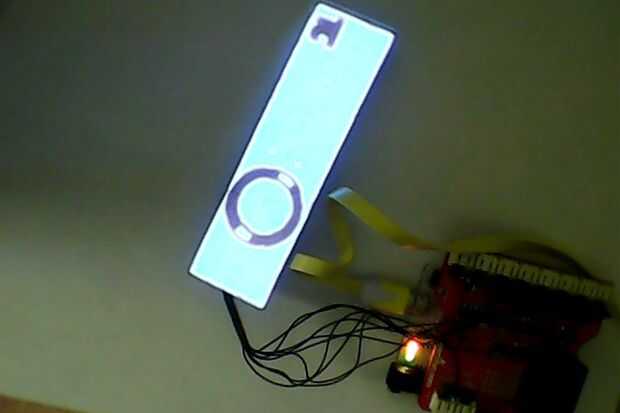

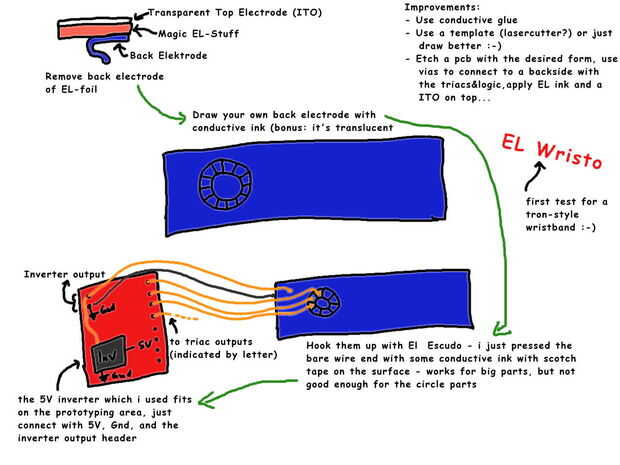

El objetivo era crear una reloj/pulsera de estilo tron (hizo su propia exhibición en una hoja de electroluminesence llano, que me he olvidado de escribir primero:-). En este primer intento los contactos entre el alambre y electrodo no funciona confiable (especialmente con removign solo el aislante para una pequeña parte y oprimir esta parte de la superficie (el aislamiento levantarlo otra vez). El resto - peeling del electrodo de la parte trasera y la pintura una nueva tinta conductora funciona bien, y la conexión con los cojines más grandes funcionaron bien. Arduino en la parte inferior del escudo EL Escudo solo cambia cada pin de salida después de unos a otros. El inversor se suelda en el área de prototipo en el escudo, conectado con 5V y Gnd en la baja tensión - lado CC y con la salida del inversor pernos de alta tensión - lado CA. Electrodo superior está conectado con la tierra común y las partes exteriores del electrodo posterior con la otra clavija de la tensión (siempre encendida, para evitar una quemadura por el inversor). Partes cambiables del electrodo posterior están conectadas con diferentes elementos de semiconductor, controlada por arduino (el pin cerca de la letra impresa de cada puerto del escudo).
Para un reloj verdadero triac más tiene que ser utilizados, y se necesita un inversor más pequeño. Además, grabado de la forma del electrodo posterior a un lado de un pcb, conectar con vias con triac/inversor/lógica en el otro lado de la pcb y aplicar EL tinta y un electrodo superior ITO sería más fácil (pero EL tinta es más difícil encontrar que EL papel) y más fiable, supongo.
(Obvio quería pintar π y no JT, otra manera no tener en cuenta, que tengo que pintar espejo en la parte trasera con la tinta conductora :-)
