Paso 3: un buen ejemplo donde me quedé pegado
chip 555
condensador: 22 pF, pF 150, 150 nF, muF 10
Puente de resistencia, 50K, 250K
un pequeño Altavoz (piezoeléctrico)
una batería de 9V,
Algunos cables
práctica sería una experimentación Junta de (pan)

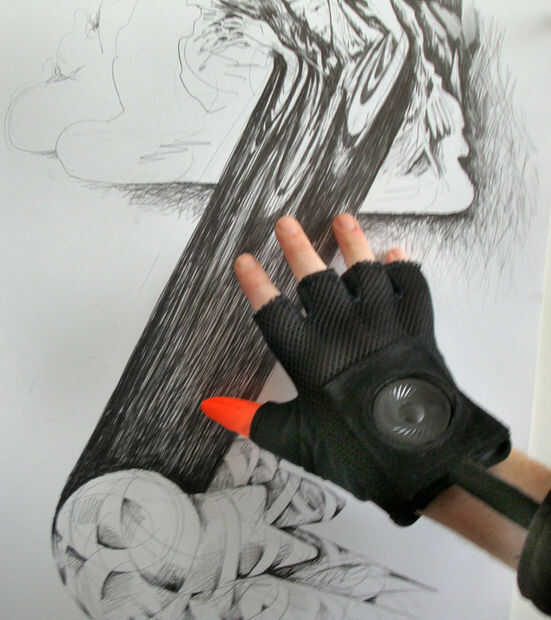

Así que esta es la situación: hay un drawdio simple, usando un chip 555, de hecho cientos de veces, usted puede encontrar por todas partes. He hecho en un guante:
Necesitaba una versión rápida de un drawdio con un bordado hecho con resplandor en el hilo oscuro.

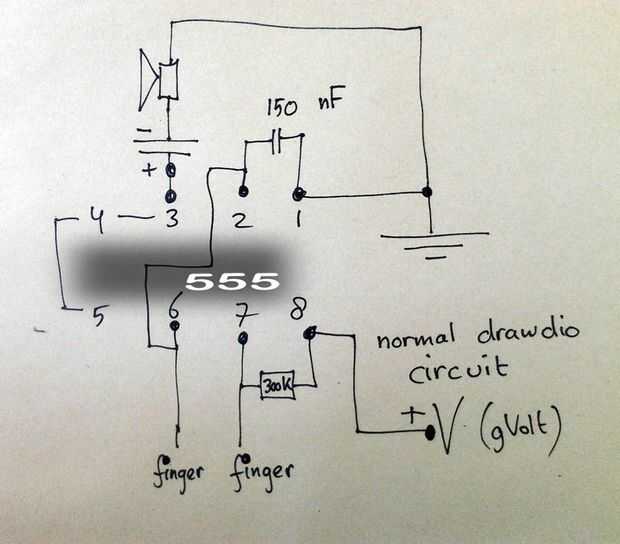

Aquí está el circuito simple, hice el drawdio para tocar a través de la piel (manos, dedos) y otro para contacto con materiales conductores, como el agua, barras de acero y una tercera de grafito.
Porque el sonido producido es depende el condensador entre el PIN 1 y 2, en relación con la resistencia de puente entre el PIN 6-7-8 le necesidad de tres las versiones de estos tres dominios, porque el puente entre el PIN 7 y 6... es su cuerpo, el grafito o el agua.
(Usted puede encontrar la descripción del guante de la imagen aquí:
http://myfablab.wordpress.com/2010/04/22/super-simple-drawdio/ )
