Básicamente, la 'esencia' del proyecto: envía el Imp un valor (0-255 decimal o hexadecimal FF) y envía ese flujo de bits el UART puerto serie (pines 1 y 2). El chip de TI sólo puede recibir bits, por lo que no se utiliza el pin 2 (RX) de Imp. El chip TI convierte esa entrada serial en 8 salidas digitales. Electrónicamente, puede encender o apagar cualquiera de los relés de estado sólido.
La viruta del TI es direccionable, 0-7 con 3 bits. Significa que técnicamente podría tener hasta 8 de ellos en una línea de impulsión 64 salidas digitales. El alcance de este Instructable no incluye extender salidas más allá de un chip. Además, el chip de TI sólo recibe bits seriales y no envía ningún dato nuevo. Para UART bi-direccional, necesitará utilizar un método diferente.
Seleccioné este chip de TI porque no necesita un reloj. Sincroniza automáticamente según el momento en el primer bit de start. Esto hace que el circuito muy simple y fácil para que cualquiera pueda construir. No analizadores osciloscopio o lógica necesitados.
Este Instructable describen cómo un Imp de la Comisión. Usted necesitará para su imp ver la Página Web de Electric Imp (www.electricimp.com) para aprender a registrarse, iniciar sesión, Comisión y crear una cuenta.
Si se trata de su primer encuentro con el Imp... ver este Instructable primero:
Las partes principales:
Todo excepto los relés de estado sólido se puede construir por menos de $100USD.
- Caja de plástico que resistan el tiempo al aire libre.
Use plástico debido a la imp dentro de... Recepción de WiFi.

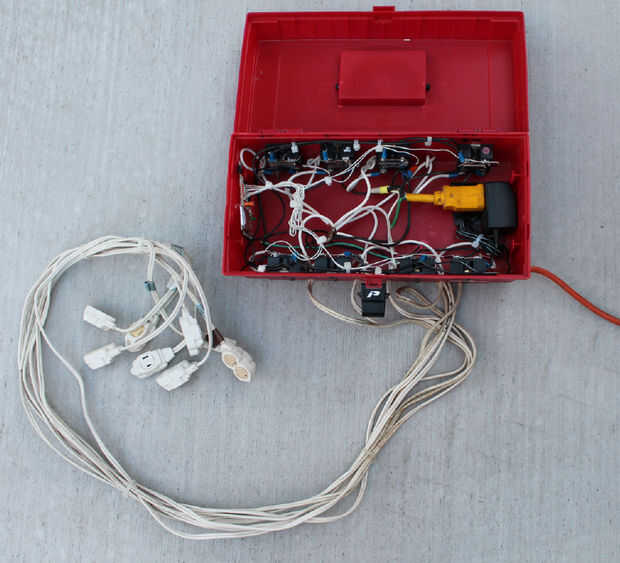

Usé una vieja caja de herramientas plástico barato. Impermeable, w – asa.
- Electric Imp
No. de Cat de Sparkfun WRL-11395 (aprox. $30USD)
- Imp eléctrica abril breakout Junta
No. de Cat de Sparkfun BOB-11400 (aprox. $13USD)
- TI (Texas Instruments) serie a paralelo chip:
Mouser Electronics Cat nº 595-SN74LV8153N (aprox. $2USD)
- Junta de proyecto en blanco para soldar piezas en
Mouser Electronics Cat no. 782-T030081 (aprox. $5 .50USD)
-Regulador de voltaje 7805 5VDC
Mouser Electronics Cat no. 595 - UA7805CKCT (menos de $ 1 USD)
- Relés de estado sólido (SSR)
Entrada 3-32VDC... 120-240 v CA salida
Éstos son costosos, pero usted puede encontrar unos usados en Ebay
- Misc LED, resistencias y condensadores, alambre de la soldadura, conexión
